TWB-101 电工综合技术实训考核装置

一、概述

  电工综合技术实训考核装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求,结合生产实际和职业岗位的技能要求,按照职业学校的教学和实训要求研制和开发的产品。该实训考核设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用与维修等专业和非电类专业的《电工技术》、《电工基本技能》、《电工测量与仪表》、《电机与电气控制》、《电动机控制电路》、《电力拖动控制电路》等相关专业模块的职业能力教学与实训。

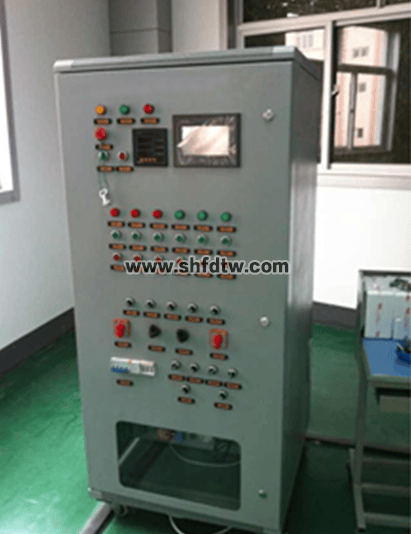

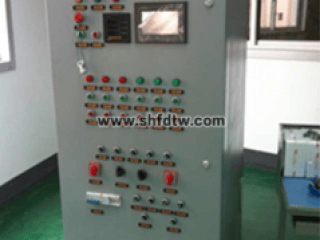

电工综合技术实训考核装置(图1)

二、产品特点:

1、考核功能:设备装有定时器及误操作报警记录仪,平时作为时钟使用,考核时可设定时间,在规定的时间内要求学生完成实验项目,具有设定实验时间定时报警、提前提醒后切断电源的功能。同时还具有自动记录出由于接线或操作错误所造成漏电及过流、短路告警及电源通断的总次数。为学生实验技能的考核提供一个统一的标准。

2、合理结构:设备以标准的配电柜为主柜,利用柜体的双面空间,科学地布置电器及配套实验器材。该柜设计合理,实操方便,一柜多用,所有电器元件接点都已接到接线端子上,学生只需在接线端子上接线实验,延长了电器元件使用寿命、降低了材料损耗。

3、美观外形:装置布局合理,外形美观,面板示意图明确、直观。走线清晰整洁,减少了出故障的环节,提高可靠性。装置采用铁质双层亚光密纹喷塑结构;结构牢固美观。美观大方的产品外形,先进的结构和工艺。使人感觉赏心悦目。

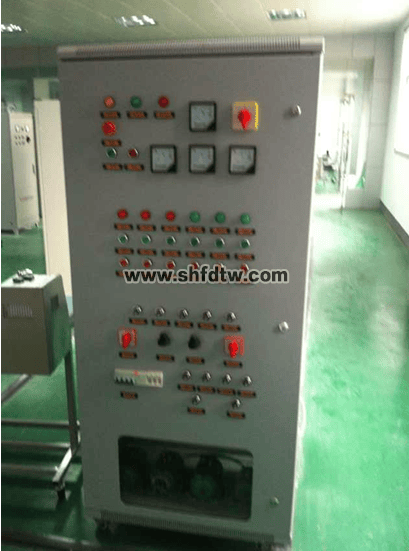

电工综合技术实训考核装置(图2)

三、技术参数

1、工作电源:三相五线供电AC380V/220V50Hz;

2、外形尺寸:850×800×1800mm³

3、负荷容量:≤1kVA。

4、直流电源:DC0——10V输出,4——20mA电流。

5、安全保护:

1)漏电保护动作电流:≤30mA、

2)漏电保护动作反应时间:≤0.1S;

6、具有过流、过载、漏电保护措施,符合国家相关标准。

四、实训考核设备的结构与配置

1、实训考核设备元件结构

由于维修电工高级培训涉及专业内容广,技术跨越性大,现有维修电工教学、培训、考核设备均采用多种不同的专用设备组合考核的形式,(如:机床电气考核设备、PLC设备等),投入成本大,专业培训、考核点多,不便使用、考核准备时间长、占用考核资源多、且不利于占地面积有限的环境使用。

现代电工技术实训考核装置设备以标准的配电柜为主柜,合理利用柜体的双面空间,科学地布置电器及配套实验器材,本实用新型的目的在于克服上述现有技术中的不足之处,提供一种占地面积小、布局合理、结构紧凑、功能齐全,提高考核效率的创新技术方案。

该种维修电工教学柜式实训考核装置,包括有柜架、观察窗、仪表操作盘、电气系统、电机机组组成,所说的电气系统由多个部分组成前面板排列,包括触摸屏部分、PLC主机部分、变频器部分、直流调速部分、电力拖动与继电控制部分,交直流电压、电流、交流功率、功率因数测量部分等组成。后面板排列可以完成铣床、镗床等不同实训挂板的智能考核,同时学生可以自由接线完成不同的实训。

柜体内部装有完成电动机控制电路所需要的各种低压电器,如漏电断路器、熔断丝、接触器、中间继电器、热继电器、行程开关按钮等,为了延长电器使用寿命,各电器的接点都先与接线端子相连,再在端子上接线操作,以求经久耐用。

本设备的实训挂板可以拆卸,方便配置不同的实训挂板进行训练,扩展能力较强,同时学生可以自由配线,在网孔板上自由设计电气安装线路,以达到最终的实训效果。

柜体前门配有控制按钮、开关、指示灯、触摸屏、数显仪表等,柜体后门配置有按钮、开关、指示灯、数电压表、电流表等。

按生产现场的电气控制柜设计,元件按生产实际中常用的控制电路配备,选用元件与生产、生活中实际使用的元件一样,创设工作情景,实训与生产实际的工作过程相同,得到的技能训练全面,掌握的专业知识和技能牢固,对学生形成职业能力的训练效果好。

配备漏电保护、过载和电路保护,保障人身安全和设备使用安全。经鉴定中心多次使用实践证明,是一种理想的职业教育实训设备。

2、总体配置

序号

名称

单位

数量

备注

1

实训柜体

1

外形尺寸:850mm×800mm×1800mm

2

实训电机

1

他励直流电动机(DC110V)


柜体内置

1

三相异步电动机(380V,单速)

1

三相异步电动机(380,单速带离心开关)

1

三相双速异步电动机

3

触摸屏

1

7寸昆仑通态

4

PLC主机

1

三菱FX3U-48MT

5

模数转换模块

1

三菱FXON-3A

6

通讯模块

1

FX2N-485-BD

7

变频器

1

三菱FR-E740

8

两相混合式步进电机细分驱动器

1

SH-20403(3A)

9

两相混合式步进电机

1

42BYGH5403

10

交流伺服电动机

1

MHMD022P1U

11

交流伺服电动机驱动器

1

MADDT1207003

12

直流调速器

1

SK-800AHV10

13

WK007

1

T68镗床智能实训考核挂板

14

WK008

1

X62W铣床智能实训考核挂板

15

多功能数显仪表

1

PD888-245A三相四线

16

日光灯

2


17

网孔板

2

学生实训用

18

电工连线

1

20根:长1000mm黄6条、绿6条、红6条、黑2条;

10根:长600mm黄2条、绿2条、红2条、蓝2条、黑2条。

19

0.75mm²软线

80

黄、绿、红、蓝、各20米

20

PLC编程软件

1

GXDeveloper8.34L-C(光盘)

21

PLC仿真软件

1

通过学生的编程在计算机中模拟其机械动作,动画形象生动,趣味性强

22

RS232C/RS422通讯电缆

1

长2000mm;用于PLC主机与计算机之间的通讯;

23

触摸屏下载线

1


24

维修电工

电力拖动仿真软件

1

可满足学生对电气元件结构、作用、安装、接线、电路分析的多媒体教学和熟悉电气控制线路的虚拟接线实训及应知考核测试功能

25

常用工具

1

一字螺丝刀1把;十字螺丝刀1把;剥线钳1把;指针式万用表1个;斜口钳1把;压线钳1把(HS-06WF);插针1包(E1008)

26

计算机

1

(学校自配)

27

计算机小推车

1

铝木结构;用于放置计算机。备注:配置计算机才同时配置小推车

28

学生凳

2

塑料

29

辅助材料

1

分配器、网线、水晶头等(学校选配)用与智能化考核

30

教学资源软件

1


六、实训考核设备的功能

1、实训考核内容举例:

1)日关灯的实训;

2)转换开关与电压表连接测量三相电压。

3)功率因数的测量;

4)三相电流的实时测量;

5)三相电压的实时测量;

6)三相异步电动机直接起动、停车的控制电路连接;

7)接触器联锁的三相交流异步电动机正、反转控制电路的连接;

8)按钮联锁的三相交流异步电动机正、反转控制电路的连接;

9)按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接;

10)万能转换开关控制三相异步电动机的正反转;

11)三相交流异步电动机Y-△(手动切换)启动控制电路的连接;

12)三相交流异步电动机Y-△(时间继电器切换)启动控制电路的连接;

13)定子绕组串联电阻启动控制电路的连接;

14)三相交流异步电动机能耗制动控制电路的连接;

15)三相交流异步电动机反接制动控制电路的连接;

16)多台(3台及以下)电动机的顺序控制电路的连接

17)电动机的往返行程控制电路的连接;

18)直流电机的直接启停控制;

19)直流电动机的正反转控制;

20)直流电机的调速实验;

21)普通车床控制电路的连接;

22)电动葫芦控制电路的连接;

23)三相交流异步电动机既能点动,又能连续转动的控制电路连接;

24)两地控制电路的连接;

25)按钮切换的双速电动机调速控制电路的连接;

26)时间继电器切换的双速电动机调速控制电路的连接;

27)离心开关配合的反接制动控制电路的连接;

28)变频器面板功能参数设置和操作实训;

29)变频器对电机点动控制、启停控制;

30)电机转速多段控制;

31)工频、变频切换控制;

32)基于模拟量控制的电机开环调速;

33)基于面板操作的电机开环调速;

34)变频器的保护和报警功能实训;

35)基于PLC的变频器开环调速;

36)PLC一般指令运用的实训;

37)PLC控制电机顺序启动;

38)PLC控制交通灯的的实训;

39)PLC控制三相异步电动机Y-△启动电路;

40)触摸屏的参数设置;

41)触摸屏的编程;

42)触摸屏、PLC、变频器的综合实训;

43)两相混合式步进电机的简单实训;

44)交流伺服电机的简单实训。
