从理论到实践：TW-X79B高频电子线路实验箱的教学心得
各位职业院校的同行老师们，大家好！我是电子信息专业的一线教师，今天想跟大伙儿聊聊我们实验室刚引入不久的TW-X79B高频电子线路实验箱。说实话，高频电子线路这门课，理论抽象、波形难调，学生容易打瞌睡，但有了合适的实验设备，情况就大不一样了。
为什么高频实验总让师生头疼？
传统实验的“三大难”
咱们搞职业教育的都知道，高频电子线路跟低频电路完全是两码事。以前我们用分立元件搭电路，第一难是寄生参数影响大——学生焊个板子，分布电容一上来，谐振频率直接跑偏；第二难是调试设备要求高，需要高频信号源、频谱仪、扫频仪，一套下来经费吃不消；第三难是故障排查没头绪，示波器探头一夹上去，电路状态就变了，学生根本分不清是电路坏了还是测量方法不对。
实验箱带来的转机
后来学校采购了一批TW-X79B高频电子线路实验箱，我带着学生做了几轮实验，明显感觉课堂效率上来了。这个实验箱把所有高频模块集成在一块主板上，信号走线经过优化，学生上手就能看到稳定波形，信心一下子就建立起来了。
TW-X79B实验箱的设计亮点拆解
模块化布局，教学逻辑清晰

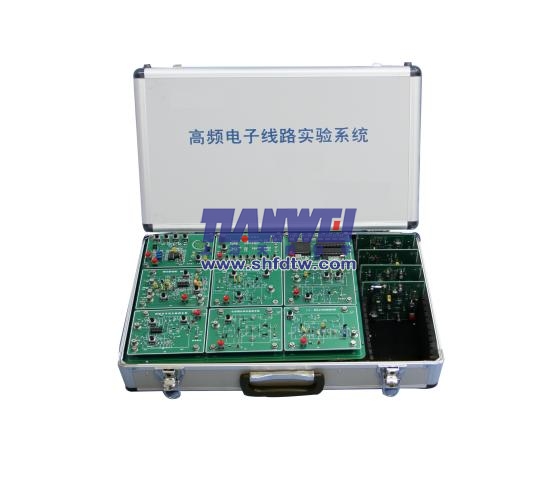

打开实验箱，最直观的感受是分区明确。从左到右依次是小信号调谐放大器、正弦波振荡器、振幅调制与解调、混频器、高频功率放大器、频率调制与解调等单元。每个模块都用丝印标出了原理图上的关键测试点，学生拿着示波器探头按图索骥，不会乱戳。我上课时经常说：“咱们就像修车师傅，每个模块就是发动机、变速箱，一个个测过去，故障自然就找到了。”
自带信号源和扫频功能，省去外接烦恼
以前做“单调谐放大器频率特性”实验，需要外接扫频仪，很多学校没有。TW-X79B内部集成了扫频信号源，配合实验箱上的检波输出，直接用普通示波器就能看到幅频特性曲线。这个设计特别适合我们职业院校——设备投入不高，但该做的实验一个不落。
抗干扰设计，让波形“听话”
高频实验最怕干扰。这个实验箱在电源滤波、地线布局、信号屏蔽上下了功夫。比如做丙类高频功率放大器实验时，学生很容易观察到集电极电流随激励电压变化的“欠压、临界、过压”三个状态，波形干净，不像以前那种满屏毛刺。我有个学生开玩笑说：“老师，这箱子出来的波形跟课本上画的一模一样，我都怀疑是不是假的。”其实这就是好设备该有的效果——把理想情况还原给学生看。
教学中用TW-X79B做过的典型实验
高频小信号调谐放大器
拿第一个实验来说，学生需要调整中周磁芯来改变谐振频率。TW-X79B上每个中周都配了可调旋钮，旁边还预留了测试钩。我让学生先用扫频模式找到中心频率，再用示波器观察放大后的正弦波。两个课时下来，全班85%的学生能独立测出放大器的通频带和矩形系数。换成以前的分立元件板，这个比例不到40%。
振幅调制与解调实验
这个实验箱的AM调制模块用了乘法器芯片，载波和调制信号从面板上的BNC口输入，解调部分同时提供二极管包络检波和同步检波两种电路。我一般先让学生用示波器对比调制前后的波形变化，再引入“过调幅”现象——当调制信号幅度超过载波时，包络检波就会失真。学生亲眼看到这个临界点，比在黑板画十遍图都管用。
频率调制与鉴频
做FM实验时，TW-X79B提供了变容二极管直接调频电路，配合相位鉴频器。最让学生兴奋的是能听到解调后的声音——实验箱带了一个小喇叭接口，调对频率后，从收音机里传出的音乐清晰可辨。这种即时的感官反馈，比任何分数都更能激发学习兴趣。
给同行的一些使用建议
第一，别一上来就让学生做复杂实验。我建议先用“实验箱认知”课带学生认识各个模块，知道哪里供电、哪里接信号、哪里测波形。第二，故障模拟功能要善用。这个实验箱在每个模块都设了故障开关，可以人为断开偏置电阻或耦合电容，让学生练习排查。我经常搞“故障排除小竞赛”，效果很好。第三，配套的实验指导书要二次开发。厂家给的指导书偏重步骤，咱们可以自己加一些“思考题”和“异常现象分析”，比如“如果调谐放大器没输出，可能有哪些原因？”
结语
总的来说，TW-X79B高频电子线路实验箱是一款很接地气的教学设备。它没有追求花哨的数字化功能（比如内置触摸屏那种），而是把重点放在了电路模块的真实性、测试点的可及性、波形的稳定性上，非常贴合职业院校“做中学、学中做”的需求。当然，任何设备都不是万能的，它不能替代学生亲手绕线圈、调电容的过程，但它确实能让学生在有限学时内，高效掌握高频电路的核心调试方法。如果您也在为高频实验课发愁，不妨关注一下这个箱子。最后说句实在话：工具好了，学生爱动手了，咱们老师上课的成就感也跟着来了。
