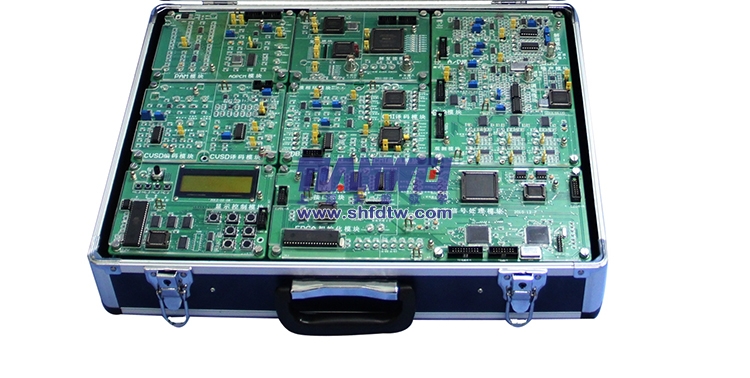

TW-X67B通信原理实验箱

用好TW-X67B通信原理实验箱，让高职通信课堂“活”起来

很多刚带通信原理这门课的青年老师经常问我：“李老师，学生基础参差不齐，抽象的理论讲多了他们犯困，动手实操又怕设备跟不上，怎么办？”我的答案很简单——把TW-X67B通信原理实验箱搬进实训室。我在职教一线教了十几年通信课程，从最早的分离元件实验板到现在的集成化实验箱，换过七八种设备，而这款TW-X67B通信原理实验箱是让我最满意的教学搭档。今天就跟同行们聊聊我的使用心得。

一、TW-X67B实验箱解决了哪些教学痛点

1. 理论演示不再“纸上谈兵”

以前讲脉冲编码调制（PCM），我在黑板上画采样、量化、编码的波形图，学生听得云里雾气。现在用TW-X67B通信原理实验箱，直接通过示波器观察模拟信号一步步变成数字码流的过程。学生亲眼看到“抽样保持”的实际波形，立马就明白了奈奎斯特定理为什么要求fs≥2fm。TW-X67B通信原理实验箱自带的信号源模块可以产生正弦波、三角波、方波，频率和幅度连续可调，配合编译码模块，整个PCM过程一目了然。

2. 模块化设计降低排障门槛

高职学生最怕设备一接就亮，一坏就懵。TW-X67B通信原理实验箱采用模块化结构，基带成形、数字调制、信道编码、同步提取等单元独立可拆。上次有个小组做2FSK调制实验，解调端始终出不来原始信号。我让他们用示波器逐级排查：先看基带信号是否正常，再看调制器输出，最后发现是锁相环芯片跳线帽插错了位置。学生自己找出故障点，比老师直接告诉答案印象深刻十倍。TW-X67B通信原理实验箱每个模块都留有测试点，用普通双踪示波器就能观测，特别适合培养学生故障定位能力。

二、典型实验项目这样开展

1. 模拟调制与解调——从AM到FM

拿幅度调制来说，TW-X67B通信原理实验箱上搭建AM调制电路只需要几分钟。我一般让学生先调出100%调幅波形，计算调幅度，然后故意改变调制信号幅度，观察过调幅失真。有个学生兴奋地说：“原来书上说的包络失真长这样！”实验箱还支持DSB、SSB调制，配合开关滤波器，能对比不同调制方式的频谱效率和抗噪性能。FM实验则用变容二极管直接调频，通过零交点检测解调，整个过程贴近实际广播系统。

2. 数字基带传输与眼图观测

这部分是TW-X67B通信原理实验箱的亮点。它可以产生NRZ、RZ、AMI、HDB3等多种码型，码速率和占空比可调。最受学生欢迎的是眼图实验——将基带信号接入示波器的余辉模式，就能看到“眼睛”张开的大小。我让学生改变信道噪声（实验箱有独立噪声源），观察眼图闭合过程，再让他们调整均衡器参数，尝试重新张开眼图。这种直观体验，比死记硬背“码间串扰”的定义效果好得多。TW-X67B通信原理实验箱还提供了时钟恢复电路模块，学生可以对比提取出的时钟与原始时钟的相位抖动。

3. 现代数字调制技术

QPSK、MSK、GMSK这些调制方式在课本上全是公式，学生看着就头疼。TW-X67B通信原理实验箱通过FPGA实现了这些调制算法，学生只需要设置拨码开关，就能在示波器上观察星座图和已调信号波形。我讲GMSK时，特别强调高斯预滤波对旁瓣抑制的作用，实验箱上可以切换有无滤波两种模式，对比频谱的差异一目了然。去年有个参加电子设计竞赛的学生回来说，比赛时正好用到GMSK调制，他在实验箱上早就玩熟了，半天就把收发链路调通了。

三、给同行的几点实操建议

第一，不要一次把TW-X67B通信原理实验箱的所有模块都打开。新生刚接触时，只开放电源模块和信号源模块，让他们先学会用示波器正确测量各个测试点。第二，每个实验前，要求学生画出信号流程图，标出关键测试点的预期波形。我在TW-X67B通信原理实验箱配套的实验指导书基础上，自己编了一份“预习题签”，学生不完成预习题不准上机，效果很明显。第三，鼓励学生尝试“破坏性实验”——比如故意把时钟线拔掉，观察解调端会出现什么现象；或者改变滤波器带宽，看输出信噪比的变化。TW-X67B通信原理实验箱的保护电路做得不错，一般误操作不会烧芯片，这一点要给厂家点赞。

总之，通信原理这门课，光靠板书和PPT是教不活的。TW-X67B通信原理实验箱把抽象的调制、编码、同步概念变成了看得见、摸得着的波形和频谱。如果你所在的职业院校正在更新通信实训设备，不妨申请试用一下这款实验箱。记住，我们教的是未来的通信工程师，让他们在TW-X67B通信原理实验箱上多动手、多试错，毕业到了基站维护、射频测试的岗位上，心里才不会发虚。
