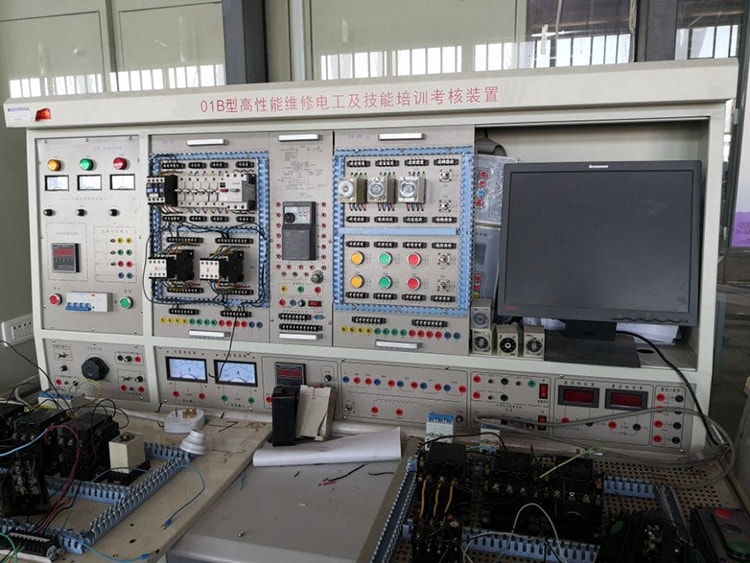

TW-01B型高性能中级维修电工及技能培训考核实训装置
一、概述
本装置是根据劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路，通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，它能满足中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。
二、装置特点：
1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；
2.操作台只需三相四线的交流电源，即可投入使用；
3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统, 并可满足维修电工的安装、调试、故障分析及排除的技术要求；
4.装置设有电压型和电流性漏电保护器，能确保操作者的人生安全；
5.所有元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件；
6.通过走线槽进行走线，进行工艺布线训练。
7.具有定时兼报警记录仪，为学生实训技能的考核提供一个统一标准。
三、技术性能：
1.输入电压：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：1305×805×1630mm3
6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。
四、装置的基本配置及功能
（一）DW02 电源控制箱
主控屏为铁质双层亚光密纹喷塑结构，铝质面板。
（二）主控功能板配备资源
1.三相四线电源输入，经漏电保护器后，经过总开关，通过起、停按钮控制接触器通断，并设有急停控制按钮；
2.控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三相电网电压；
3.定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数，为学生实训技能的考核提供一个统一的标准；
4.智能型多功能交流电路测量电表：八位LED显示，可同时测量工作电路中电流I、电压V、功率KW、电能KWh、工作时间T。精度1.0级。
5.交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源；
6.4只5408二极管，用于能耗制动的整流电路；
7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。

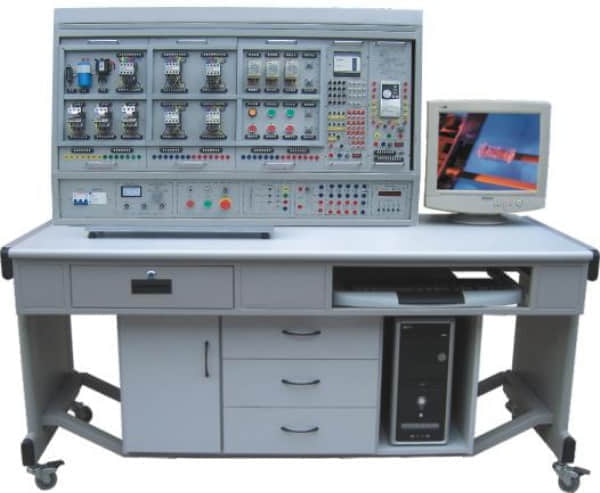

（三）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可放置挂件和实训物品。
五、实训项目
1.三相异步电动机直接启动控制电路 2.三相异步电动机点动控制电路 3.三相异步电动机自锁控制电路 4.三相异步电动机按钮联锁正反转控制电路 5.三相异步电动机接触器联锁正反转控制电路 6.三相异步电动机双重联锁正反转控制电路 7.三相异步电动机工作台自动往返控制电路 8.两台三相异步电动机顺序启动、顺序停转控制电路 9.三相异步电动机的两地控制电路 10.接触器控制的Y-△控制 11.时间继电器控制的Y-△控制 12.三相异步电动机单向启动反接制动控制电路 13.三相异步电动机无变压器半波整流单向启动能耗 制动控制电路 14.三相异步电动机有变压器全波整流单向启动能耗 制动控制电路 15.三相异步电动机正反转启动能耗制动控制电路 16.单相鼠笼电动机电容启动控制电路 17.双速交流异步电动机手动变速控制电路 18.双速交流异步电动机自动变速控制电路 19.断电延时直流能耗制动的Y-△启动控制电路 20. 三相异步电动机正反转能耗制动控制线路 21. 三相异步电动机正反转启动反接制动控制线路 22. C620型车床电气控制线路 23. 电动葫芦电气控制 24. Y3150滚齿机控制电路 25. 可编程控制器的基本指令操作 26. LED数码显示控制 27. 天塔之光控制的模拟 | 28.十字路口交通灯的模拟 29.机械手动作的模拟 30.四节传送带的模拟 31.装配流水线控制的模拟 32.五相步进电机控制的模拟 33.水塔水位模拟控制模拟 34.液体混合装置模拟控制的模拟 35.邮件分拣机模拟控制的模拟 36.轧钢机模拟控制的模拟 37.自动成型机模拟控制 38.自动送料装车控制的模拟 39.全自动洗衣机控制的模拟 40.电镀生产线控制的模拟 41.PLC控制的三相异步电动机正反转控制 42.PLC控制的三相异步电动机Y-△启动控制 43.PLC控制的三相异步电动机降压启动控制 44.PLC控制的三相异步电动机能耗制动控制 45.变频器功能参数设置与操作 46.变频器报警与保护功能 47.多段速度选择变频调速 48.外部端子点动控制 49.控制电机正反转运动控制 50.控制电机运行时间操作 51.瞬间停电变频器参数设定 52.外部电压变频调速 53.外部电流变频调速 54.三相异步电动机的变频开环调速 55. PLC控制变频器调速 |
六、实训组件配置
序号 | 挂箱编号 | 实训模块名称 | 数量 | 备 注 |
1 | DW-06 | 维修电工实训考核组件（一） | 1件 | 提供电容器2只、交流电磁阀1只、交流接触器1只、热继电器3只 |
2 | DW-07 | 维修电工实训考核组件（二） | 1件 | 提供空气开关1只、3P熔断器2只、交流接触器3只 |
3 | DW-08 | 维修电工实训考核组件（三） | 1件 | 提供通电延时时间继电器2只、断电延时时间继电器1只、行程开关4只、各种颜色的按钮6只 |
4 | DW-09 | 维修电工实训考核组件（四） | 1件 | 提供交流接触器4只 |
5 | DW-PLC | PLC可编程控制器实训组件 | 1件 | 提供三菱FX3U-38MR-001型主机 |
6 | PLC实训模块（16件） | 1套 | 熟悉PLC指令的用法及编程方法 | |
7 | DW-BPQ | 变频器实训组件 | 1件 | 提供三菱FR-S520SE-0.4KW变频器，可与PLC进行通讯实训 |
8 | SC-09编程电缆 | 1根 | 用于PLC主机与PC机通讯 | |
9 | 编程软件 | 1套 | 提供三菱SWOPC-FXGP/WIN-C编程软件 | |
10 | 网孔实操板 | 1块 | 通过搭配元器件，学生可自行在网孔板上固定、安装、布局、走线和调试，能培养学生的动手能力和操作技能。该网孔板还可作为实训项目的扩展模块。 | |
11 | 单相电容起动电动机 | 1台 | 交流220V | |
12 | 三相鼠笼异步电动机 | 1台 | 交流220V/△ | |
13 | 三相鼠笼异步电动机 | 1台 | 交流380V/Y（带速度继电器） | |
14 | 三相双速异步电动机 | 1台 | 交流380V/△/YY | |
15 | 电机导轨、光码测速系统 | 1套 | 不锈钢导轨、进口光电编码器 |
PLC实训模块（整套）
序号 | 模块编号 | 实训模块名称 | 序号 | 模块编号 | 实训模块名称 |
1 | PLC-M | 基本指令练习（三菱主机） | 9 | PLC-008 | 水塔水位 |
2 | PLC-001 | LED数码显示 | 10 | PLC-009 | 液体混合装置 |
3 | PLC-002 | 天塔之光 | 11 | PLC-010 | 邮件分拣机 |
4 | PLC-003 | 十字路口交通灯 | 12 | PLC-011 | 轧钢机 |
5 | PLC-004 | 机械手 | 13 | PLC-012 | 自控成型机 |
6 | PLC-005 | 四节传送带 | 14 | PLC-013 | 自动送料装车 |
7 | PLC-006 | 装配流水线 | 15 | PLC-014 | 全自动洗衣机 |
8 | PLC-007 | 五相步进电机 | 16 | PLC-015 | 电镀生产线 |
