TW-ZSX02自动生产线拆装与调试实训装置

从课堂到产线：TW-ZSX02自动生产线实训装置的实战化教学探索

从事职业教育这么多年，我们一直面临一个老问题——课本上学的东西到了工厂里，学生总觉得“对不上号”。今天的工厂里早已不是单一的电路维修或者机械装配，而是机械、电气、气动、PLC编程、传感器、变频调速、工业网络多种技术交织在一起的系统工程。为了解决这个问题，近两年我们系引进了TW-ZSX02自动生产线拆装与调试实训装置，在实际教学中效果出乎意料地好，它让我们真正找到了一条贴近真实工业场景的实训路子。

设备概览与实训定位

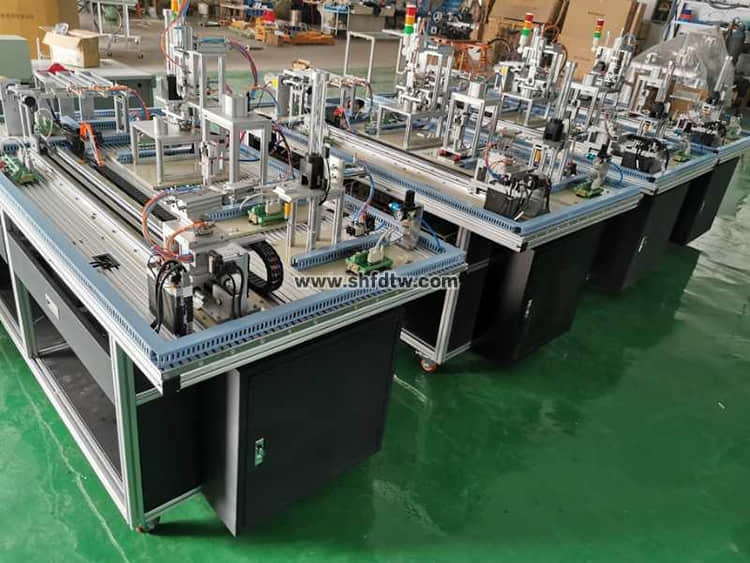

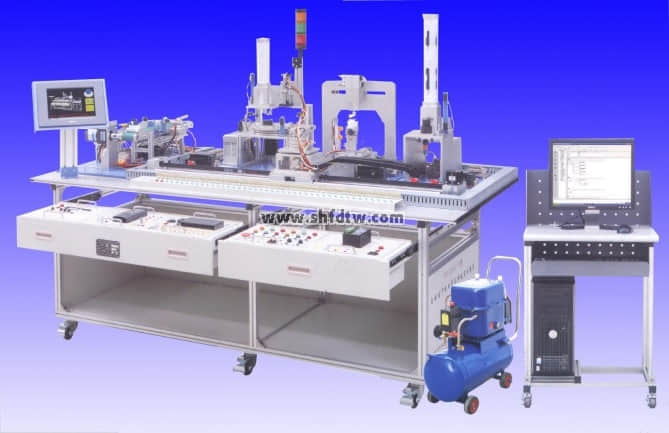

TW-ZSX02整体上看就是一条微缩版的现代化自动生产线。整套设备基于铝型材结构搭建，集成了井式供料、切削加工、多工位装配、气动机械手搬运、皮带传送分拣等典型工业环节，配套西门子PLC模块、变频器、步进与伺服驱动系统以及各种工业传感器。老师上课的时候不用再空口讲生产线是什么样子，学生站到设备前面，一眼就能看清从原材料到成品的整个流转过程。

开放式模块化结构——真正的“拆得散、装得起”

刚接触这个设备的时候，有一个细节让我印象很深：设备整体采用开放式和拆装式设计，学生可以一直拆解到每一颗细小的螺丝。这一点在很多教学设备上是做不到的，大多数设备要么是封闭结构不敢拆，要么拆一次就再也装不回去。TW-ZSX02的模块化设计完全打破了这种顾虑，每个功能单元都采用标准接口，既可以单独运行也可以组合联动。教学时我们可以先从供料站的安装调试入手，再逐步拓展到加工站、装配站，最后实现整条生产线的联机运行，这种由局部到整体的课程设计思路非常符合学生的学习认知规律。

任务驱动的过程化教学——从“听懂”到“做会”

我们的课程主要按照典型的工作站流程来组织教学。供料站的核心是井式工件库和推料气缸，学生首先要完成机械装配和传感器安装，再编写PLC程序实现工件的自动推送和到位检测。到了加工站，涉及龙门式二维运动装置和主轴电机的控制，步进电机驱动、限位开关调试、切削过程的顺序控制都需要学生独立完成。装配站和分拣站更是综合性较强的模块，学生要处理多种传感器的信号融合，编写涉及分支和跳转的复杂控制逻辑。

我们最近一次期末考试用的就是设备自带的故障排故题：预设几个常见的接线错误、传感器偏移或程序逻辑漏洞，让学生自行排查修复。事实表明，真正动手做过拆装的学生，面对故障时明显更加冷静有条理。而且这套设备具有较强的可重组性，平时可以根据不同的教学任务更换组合模块，用于技能竞赛备赛时也可以方便地选择需要的模块进行针对性训练。

覆盖全面的职业能力考评维度

相比单一功能的教学设备，TW-ZSX02覆盖的职业能力考评维度比较全面。设备出厂时就明确列出了7项核心考评内容：机械零部件的装配与调整能力、机电设备的安装与调试能力、工业现场控制系统电路安装接线能力、气动控制系统的安装与调试能力、机电一体化设备的控制程序编写能力、自动控制系统的安装与调试能力，以及PLC工业现场总线网络的安装编程与调试能力。这恰恰与我们机电一体化技术专业的核心课程体系高度吻合，一台设备就能支撑多门课程的实训需求。

当然，技术参数上也有硬指标需要关注。设备采用三相四线380V±10%电源供电，整机容量不超过1.5kVA，工作环境温度范围在-10℃到40℃之间，并且配备了漏电压、漏电流双重安全保护，符合国家标准。这些设计细节对于工科实训室来说非常必要，安全永远是第一位的。

经过两年多的教学实践，我的体会是，TW-ZSX02不仅仅是一台设备，它更像是一个贴近真实工业的技术平台，让学生在校园里就能够接触到今后工厂中实际会用到的各项技术。对于有意推进工学结合、项目化教学的职业院校来说，这套装置确实是一个值得认真考虑的选择。
