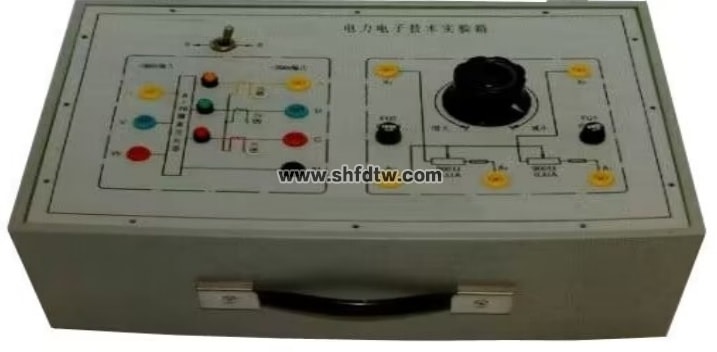

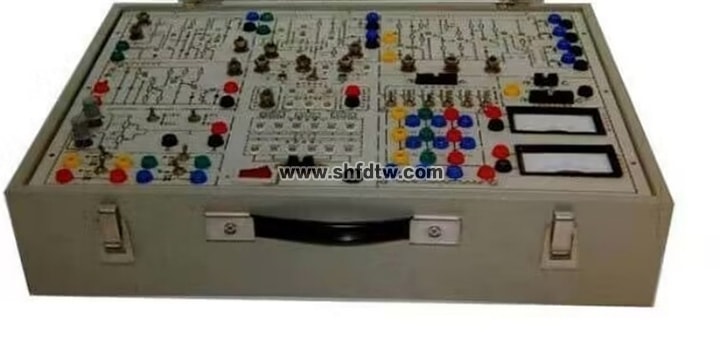

TW-X95型电力电子技术实验箱
（1套需2只实验箱）

用TW-X95型电力电子技术实验箱，让理论教学真正“动”起来

各位同行老师好。我在职业院校电气专业教了快十年《电力电子技术》，以前最头疼的就是实训环节。学生光看书本上的SCR、GTO、MOSFET、GTR、IGBT这些电力电子器件，听得云里雾里。直到我们教研室引进了TW-X95型电力电子技术实验箱，这才算是把这块“硬骨头”啃下来了。今天就跟大家聊聊这套设备在实际教学中的一些体会。

TW-X95型电力电子技术实验箱是我见过市面上同类型产品里配置相当齐全的一款，1套需配2只实验箱，一套实验装置就能带一组学生完成从器件特性测试到复杂变流电路调试的全流程。

一、硬件配置扎实，一套设备搞定从器件到电路的完整实训

先说说这套箱子的核心配置。它集成了SCR、GTO、MOSFET、GTR、IGBT这五大类主流电力电子器件，每个器件模块都配有独立的测试端口，配合给定模块可以精确测定各器件的伏安特性曲线。这一点非常实用——学生在做“SCR、GTO、MOSFET、GTR、IGBT特性实验”时，亲手测量出的波形和数据，比书本上背一百遍都管用。

再来看主电路部分。箱内集成了6只5A/1000V的晶闸管，每只晶闸管都设有独立保护装置，还留有触发脉冲输入接口，方便学生用外加信号做触发实验。另外配有一块±300V直流电压表和一块±2A直流电流表，读数清晰直观。平波电抗器提供0、100mH、200mH、700mH四档可选，做整流电路实验时调节电感量很方便。电源方面更是齐全：三相隔离变压器、三相同步变压器、直流电源一应俱全，还配有单相交流调压模块和三相集成触发电路及功放电路。再加上三相逆变变压器、大功率可调电阻负载和灯泡负载，几乎覆盖了电力电子技术课程的全部实验场景。

一个很重要的设计是：这套箱子采用模块化插接结构，面板图示化，所有测试端子都预留了示波器探头接口。学生接线时能清晰看到每个模块的信号流向，用示波器钩住测试点就能直接观察波形，对理解和排查电路故障非常有帮助。

二、实验项目覆盖全面，从基础验证到综合应用层层递进

TW-X95型实验箱能完成的实验项目很丰富，我从教学安排的角度给大家捋一捋。

基础验证类：单结晶体管触发电路实验是学生接触的第一个项目，用来理解触发脉冲的产生原理。SCR、GTO、MOSFET、GTR、IGBT特性实验让学生亲手测出每种器件的特性曲线，对比不同器件的导通和关断条件，这个环节学生的反馈最好。

整流与逆变类：从单相桥式半控整流电路入手，逐步过渡到三相半波可控整流电路，最后做三相桥式全控整流及有源逆变电路实验。三相交流调压电路实验则让学生理解交流调压的工作原理和应用场景。

直流斩波与变换类：这块是TW-X95的一大亮点。直流斩波电路实验模块集成了降压斩波（Buck Chopper）、升压斩波（Boost Chopper）、升降压斩波（Boost-Buck Chopper）、Cuk斩波、Sepic斩波、Zeta斩波六种典型线路。再加上全桥DC-DC变换电路实验，基本涵盖了开关电源和直流变换领域的核心拓扑结构。

老师们可能关心一个实际问题：这套箱子适配哪些课程？据我了解，它适用于电气工程、自动化、应用电子、供用电等专业的《电力电子技术》《半导体变流技术》《电机与电力拖动控制系统》等多门课程，同时也适用于高级电工及高级电工技师的培训与考核。我们在备赛全国大学生电力电子技术实践技能大赛和各级技能大赛时，也用这套设备做集训，效果不错。
