TWB-QR10型MES网络型模块式柔性自动化生产线实训设备
一、产品概述：
模块式柔性自动化生产线实训系统是一种最为典型的机电一体化、自动化类产品，它是为职业院校、技工学校、教育培训机构等而研制的，它适合机械制造及其自动化、机电一体化、电气工程及自动化、自动化工程、控制工程、测控技术、计算机控制、自动控制、机械电子工程、机械设计与理论、等相关专业的教学和培训。它在接近工业生产制造现场基础上又针对教学进行了专门设计，强化了各种控制技术和工程实践能力。
实训系统由8个单元组成。分别为：上料检测单元、搬运单元、加工检测单元、分拣单元、传送分拣单元、机器人单元、安装单元、分类仓储单元
视觉识别单元，控制系统可以选用西门子，三菱或欧姆龙的PLC进行控制，具有较好的柔性，即每站各有一套PLC控制系统独立控制，在基本单元模块培训完成以后，又可以将相邻的两站、三站…直至八站连在一起，学习复杂系统的控制、编程、装配和调试技术。
实训系统包含了机电一体化专业中的气动、电机驱动与控制、PLC、传感器等多种控制技术，适合相关专业学生进行工程实践、课程设计及初上岗位的工程技术人员进行培训，是培养机电一体化人才的理想设备。
参考图（以实物为准）
二、产品特点
1、系统将机械、气动、电气控制、电机传动、传感检测、PLC以及工业网络控制技术有机地进行整合，结构模块化，便于组合，可以完成各类单项技能训练和综合性项目训练。可以进行机械部件安装与调试、气动系统的安装与调试、电气控制电路的安装和PLC编程、机电设备安装与调试、自动控制系统安装与调试、工业网络控制系统安装与调试于一体，能较好地满足实训教学、工程训练的需要。
2、系统无论机械结构还是控制，都采用统一标准接口，具有很高的兼容和扩展性，随工业现场技术的快速发展，本系统可以紧跟现场技术升级扩展，深入地满足实训教学的需要。
3、本系统可以锻炼学习者创新思维和动手能力，学习者可以利用本系统从机械组装、电气设计、接线、PLC编程与调试、现场总线组建与维修等方面进行工程训练。
4、西门子PLC采用西门子PROFINET网络通信，使各站之间的控制信息和状态数据能够实时相互交换，配有10英寸，256色工业彩色触摸屏，实现工业控制。
三、技术性能
1、输入电源：单相三线AC220V±10% 50Hz
2、工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
3、装置容量：≤1.5kVA
4、外形尺寸：380cm×170cm×140cm
5、安全保护：具有漏电压、漏电流保护，安全符合国家标准
四、系统组成及配置：
(一)上料检测单元
1、主要组成与功能
由料斗、回转台、导料机构、平面推力轴承、工件滑道、提升装置、检测工件和光电开关、开关电源、可编程序控制器、按钮、I/O接口板、通讯接口板、电气网孔板、直流减速电机、电磁阀及气缸组成，主要完成将工件从回传上料台依次送到检测工位，提升装置将工件提升并检测工件是否到位。
（1）料斗：用于存放物料。
（2）回转台：带动物料转动
（3）导料机构：使物料在回转台上能按照设定好的方向旋转，输送工件。
（4）工件滑道：使物料下滑到物料台上。
（5）直流减速电机：用于驱动回转台转动，通过导料机构输送工件。
（7）光电传感器：检测物料到达等待抓取位。
（8）磁性传感器：用于气缸的位置检测。当检测到气缸准确到位后将给PLC发出一个到位信号。（磁性传感器接线时注意蓝色接“-”，棕色接“PLC输入端”）。
（9）单杆气缸：由单向气动电控阀控制。当气动电磁阀得电，气缸伸出，同时将物料送至直线移动装置上。
（10）警示灯：系统上电、运行、停止信号指示。
（11）安装支架：用于安装提升气缸及各个检测传感器。
（12）控制按钮板：用于系统的基本操作、单机控制、联机控制。
（13）电气网孔板：主要安装PLC主机模块、空气开关、开关电源、I/O接口板、各种接线端子等。
2、主要技术指标
（1）控制电源：直流24V/4.5A
（2）PLC控制器：西门子
（3）永磁直流减速电机：ZGB60R-45SRZ/458i/8W/24V
（4）电磁阀：4V110-06
（5）调速阀：出气节流式
（6）磁性传感器：D-C73L
（7）单杆气缸：CDJ2B16-75
（8）光电传感器：SB03-1K
（二）搬运单元
1、主要组成与功能
气动机械手由:气动手指、双导杆气缸、单杆气缸、旋转气缸、磁性传感器、开关电源、可编程序控制器、按钮、I/O接口板、通讯接口板、电气网孔板、多种类型电磁阀组成。主要完成将工件从上料单元搬运到加工单元待料区工位。
（1）气动机械手：完成工件的抓取动作，由双向电控阀控制，手爪放松时磁性传感器有信号输出，磁性开关指示灯亮。
（2）双导杆气缸：控制机械手臂伸出、缩回，由双向电控气阀控制。
（3）回转台：采用旋转气缸设计，由双向电控气阀控制机械的左、右摆动。
（4）单杆气缸：由单向气动电控阀控制。当气动电磁阀得电，气缸伸出，同时将物料送至等待位。
（5）磁性传感器：用于气缸的位置检测。当检测到气缸准确到位后将给PLC发出一个到位信号。（磁性传感器接线时注意蓝色接“-”，棕色接“PLC输入端”）。
（6）开关电源：完成整个系统的供电任务。
（7）I/O接口板：完成PLC信号与传感器、电磁信号、按钮之间的转接。
（8）控制按钮板：用于系统的基本操作、单机控制、联机控制。
（9）安装支架：用于安装提升气缸及各个检测传感器。
（10）电气网孔板：主要安装PLC主机模块、空气开关、开关电源、I/O接口板、各种接线端子等。
2、主要技术指标
（1）控制电源：直流24V/4.5A
（2）PLC控制器（西门子）
（3）电磁阀：4V110-06-DC24V
（4）调速阀：出气节流式
（5）磁性传感器：D-C73
（6）气动机械手：MHZ2-16D
（7）旋转气缸：MSQB20R
（8）双联气缸：CXSM15-100
（9）单杆气缸：CDJ2KB16-45
（三）加工与检测单元
1、主要组成与功能
由6工位回转工作台、刀具库（3种刀具）、旋转式加工系统、加工组件、检测组件、步进驱动器、两相步进电机、光电传感器、接近开关、开关电源、平面推力轴承、可编程序控制器、按钮、I/O接口板、电气网孔板、通讯接口板、直流减速电机、多种类型电磁阀及气缸组成，回转工作台有六个旋转工位，加工站主要完成工件的加工（钻孔、铣孔），并进行工件检测。
（1）单杆气缸：检测单杆气缸进行深度测量，单向电控气阀控制。当电控气阀得电，气缸升出，检测打孔深度。
（2）薄型双导杆气缸：刀具主轴电机的上升与下降由薄型双导杆气缸控制，气缸动作由单向电控气阀控制。
（3）辅助加工装置：由单杆气缸推动顶杆机构，实现对工件的夹紧。
（4）电感传感器：转盘旋转到位检测，在工位到位后传感器信号输出。（接线注意棕色接“+”、蓝色接“-”、黑色接输出）
（5）光电传感器：用于检测工件的正常与否，当工件为正常时，传感器有信号输出；反之，无输出。（接线注意棕色接“+”、蓝色接“-”、黑色接输出）
（6）步进电机：采用步进电机旋转，进行刀具库的选择。
（7）加工电机：采用直流电机旋转，模拟钻头轴转动，模拟绞刀扩孔等完成工件加工。
（8）搬运装置：装置上设有六个工位，分别为：待料工位、加工工位、检测工位、中转工位，工件的工位转换，由电感传感器定位，直流减速电机控制。
2、主要技术指标
（1）控制电源：直流24V/4.5A
（2）PLC控制器：西门子
（3）步进电机驱动器：三相驱动输出，电流≥5A,细分≥10000步/圈
（4）步进电机：573J09轴长：30mm6A
（5）直流减速电机（加工电机）：ZGB60R-45SRZ/458i/8W/DC24V
（6）直流减速电机（搬运装置）：ZGA25RP37.9i/DC24V/rpm:120
（7）电磁阀：4V110-06
（8）透明继电器：ARM2F-L/DC24V带灯
（9）调速阀：出气节流式
（10）磁性开关：D-C73L、D-A73L
（11）气缸：CDJ2B16-45/CXSM15-100
（12）光电开关：E3Z-LS61
（13）电感传感器：LG8-1K
（14）电感传感器：LE4-1K
（四）搬运分拣单元
1、主要组成与功能
由摆台、无杆气缸、薄型气缸、气动手指、推料气缸、磁性传感器、废料存储器、工业导轨、开关电源、可编程序控制器、按钮、I/O接口板、通讯接口板、电气网孔板、多种类型电磁阀组成，主要完成根据上一站的加工完成信号和废料信号，完成废料分拣、搬运任务。工件搬运到成品输送线上或搬运到废料盒处，摆台返回原位等待下一个工件。
（1）摆台：由薄型气缸控制，实现三个位置向左、中间、向右的摆动。
（2）前臂单杆气缸：控制摆台前臂上下动作，由单向电控阀控制，电磁阀得电，前臂底下。
（3）电磁阀：用于控制各个气缸的升出、缩回动作。
（4）推料气缸：完成废料的分拣任务。
（5）废料存储器：系统检测为废料的工件，分拣出来，由推料气缸将工件推入废料存储器内。
（6）气动手指：完成工件的夹取任务。
2、主要技术指标
（1）控制电源：直流24V/4.5A
（2）PLC控制器:西门子
（3）电磁阀：4V110-06DC24V
（4）调速阀：出气节流式
（5）磁性开关：D-C73
（6）气缸：CDJ2B16-30
（7）气动手指：MHZ2-16D
（8）浮动接头：SC-20-F/M6*1
（五）传送分拣单元
1、主要组成与功能
由直线皮带输送线、分拣料槽、旋转气缸、变频器、三相交流减速电机、光电传感器、光纤传感器、颜色传感器、电磁阀、开关电源、按钮、I/O接口板、通讯接口板、电气网孔板等组成，主要完成将材料颜色不合格的工件分拣出来，同时将合格产品传送至下一站。
（1）直线皮带输送线：主要完成将物料输送到相应的位置
（2）分拣料槽：完成将材料颜色不合格的工件分拣出来
（3）旋转气缸：将物料导入料槽，由单向电控气阀控制。
（4）变频器：控制交流电机，实现变频调速。
（5）三相交流减速电机：驱动传送带转动，由变频器控制。
（6）光电传感器：当有物料到放入时，给PLC一个输入信号。（接线注意棕色接“+”、蓝色接“-”、黑色接输出）。
（7）光电传感器：检测上一单元的物料。
（8）光纤传感器：物料经过时检测物料的颜色。
（9）颜色传感器：物料经过时检测物料的颜色。
2、主要技术指标
（1）控制电源：直流24V/4.5A
（2）PLC控制器:西门子
（3）变频器：V20功率：0.37KW
（4）三相交流减速电机：41K25GN-S3/4GN10K
（5）电磁阀：4V110-06
（6）调速阀：出气节流式
（7）磁性开关：D-A93L
（8）气缸：MSQB10R
（9）光电传感器：SE01-1K
（10）光纤传感器：E3X-NA11E32-DC200
（11）电容传感器：JD-CP18-30DN
（六）机器人单元
1、主要组成与功能
1.1、工业机器人本体系统配置参数：
1） 功能、参数及特点描述：
① ABB机器人IRB120-3/0.58，有效负载3kg，臂展0.58米，重复定位精度0.01mm；铝合金马达，结构轻巧，功率强劲，确保精准度，本体重25kg；多角度安装，可使其不受任何空间限制；气路管路与用户信号线缆由机身底脚至手腕全部嵌入机器人内部，利于机器人集成；
② 配套IRC5工业紧凑型控制器，有效节省占地空间，AC220V电源，外置式信号接头，简化了调试步骤；
③ 带RobotStudio机器人控制软件，可有效提升编程速度，软件带仿真功能，可随时验证编程效果；
④ 本体到控制器3～7m长电缆；
⑤ 示教器具中文操作界面，本体到示教器3～7m长线缆；
⑥ 带DC24V 16in/16out IO卡；
⑦ 底座由20mm厚钢板与Φ160mm钢管焊接而成，表面发黑处理，坚固耐用，能有效防止锈蚀；底板有6组膨胀螺丝与地面固定，保证安装的稳固，连接机器人的腰型孔设计特别适合小型机器人安装，并能满足多种同类型机器人安装使用；尺寸：400×350×405mm；
⑧ 配置3组电磁阀组，为机器人安装不同夹具提供动力，连接方便快捷；
2） 单套配置：
序号 | 名称 | 规 格 | 单位 | 数量 |
1 | 机器人 | IRB120-3/0.58 3公斤 | 套 | 1 |
1) | 本体 | 3公斤,580mm行程半径 | 台 | 1 |
2) | 控制器 | 220V电源，本体配套 | 个 | 1 |
3) | IO卡 | 24V ，16输入/16输出 | 个 | 1 |
4) | 软件光盘 | 机器人光盘 | 个 | 1 |
2 | 机器人底座 | 钢板焊接 | 台 | 1 |
3 | 电磁阀组 | 2组独立 | 套 | 1 |
3） 工业机器人系统图片：
（1）机械手：与塔吊臂结合一起，用于夹取工件。 （2）滚珠丝杆传动：完成平移工作台左右移动 （3）工业导轨：辅助平移工作台左右移动 （4）电磁阀组：用于控制各个气缸的升出、缩回动作。 （5）磁性传感器：用于气缸的位置检测。当检测到气缸准确到位后将给PLC发出一个到位信号。（磁性传感器接线时注意蓝色接“-”，棕色接“PLC输入端”）。 （6）单杆气缸：由单向气动电控阀控制。当气动电控阀得电，气缸缩回，同时塔吊臂下降与机械手爪组合完成工件的夹取。 （7）警示灯：系统上电、运行、停止信号指示。 （8）安装支架：用于安装提升气缸及各个检测传感器。 （9）控制按钮板：用于系统的基本操作、单机控制、联机控制。 （10）电气网孔板：主要安装PLC主机模块、空气开关、开关电源、I/O接口板、各种接线端子等。 1.2、主要技术指标 （1）控制电源：交流220V （2）PLC控制器:西门子 （3）电磁阀：4V110-06 （4）调速阀：出气节流式 （5）磁性传感器：D-C73L （6）气动手指：MHZ2-16D （七）安装单元 1、主要组成与功能 由吸盘机械手、摇臂部件、旋转气缸、料仓换位部件、工件推出部件、真空发生器、开关电源、可编程序控制器、按钮、I/O接口板、通讯接口板、电气网孔板、多种类型电磁阀及气缸组成，主要完成选择要安装工件的料仓，将工件从料仓中推出，将工件安装到位。 （1）吸盘机械手：用于真空原理吸取物料。 （2）摇臂部件：带动吸盘机械手前后摆动。 （3）旋转气缸：摇臂部件的执行机构。 （4）料仓换位部件：用于黑白工件的选择。 （5）工件推出部件：将黑白工件推出。 （6）磁性传感器：用于气缸的位置检测。当检测到气缸准确到位后将给PLC发出一个到位信号。（磁性传感器接线时注意蓝色接“-”，棕色接“PLC输入端”）。 （7）单杆气缸1：由单向气动电控阀控制。当气动电控阀得电，气缸伸出，进行料仓换位。 （8）单杆气缸2：由单向气动电控阀控制。当气动电控阀得电，气缸伸出，将黑白小工件推出。 （9）安装支架：用于安装提升气缸及各个检测传感器。 （10）控制按钮板：用于系统的基本操作、单机控制、联机控制。 （11）电气网孔板：主要安装PLC主机模块、空气开关、开关电源、I/O接口板、各种接线端子等。 2、主要技术指标 （1）控制电源：直流24V/4.5A （2）PLC控制器:西门子 （3）电磁阀：4V110-0624V （4）调速阀：出气节流式 （5）磁性传感器：D-C73L （6）单杆气缸：CDJ2B16-60 （八）仓储单元 1、主要组成与功能 由滚珠丝杠、滑杆推出部件、立体仓库、步进电机、步进驱动器、电感传感器、开关电源、可编程序控制器、按钮、I/O接口板、通讯接口板、电气网孔板、多种类型电磁阀及气缸组成，主要完成按工件类型分类，将工件推入料仓。 （1）滑杆推出部件：用于将上站搬运过的物料推入相应的仓位里。 （2）分类料仓：存储机构。 （3）步进电机：分别控制X、Y两轴滚珠丝杆完成仓储位置选择。 （4）步进驱动器：步进电机的执行机构。 （5）电感传感器：用于X轴左限位。 （6）磁性传感器：用于气缸的位置检测。当检测到气缸准确到位后将给PLC发出一个到位信号。（磁性传感器接线时注意蓝色接“-”，棕色接“PLC输入端”）。 （7）单杆气缸：由单向气动电控阀控制。当气动电控阀得电，气缸伸出，同时将物料推出送至相应的仓储位。 （8）安装支架：用于安装拖链及各个限位开关。 （9）控制按钮板：用于系统的基本操作、单机控制、联机控制。 （10）电气网孔板：主要安装PLC主机模块、空气开关、开关电源、I/O接口板、各种接线端子等。 2、主要技术指标 （1）控制电源：直流24V/4.5A （2）PLC控制器:西门子 （3）步进电机：42J1834-810 （4）步进电机驱动器：二相驱动输出，电流≥1A,细分≥12800步/圈 （5）电磁阀：4V110-06 （6）调速阀：出气节流式 （7）磁性传感器：D-C73L （8）单杆气缸：CDJ2B16-45 （9）限位开关：V-155-1C25 （10）电感传感器：GKB-M0524NA (九)视觉识别单元 一、基本要求： 1、工业视觉检测系统包括相机、镜头、处理软件、光源等组成。工业视觉检测系统放置在输送线一测，对工件进行颜色，尺寸，标识等信息检测。 2、检测结果通过总控通讯，为后续摆放等作业做好准备。 3、600 万像素 1/1.8” CMOS 千兆以太网工业面阵相机，传感器类型CMOS、卷帘快门，传感器型号 Sony IMX178，像元尺寸 2.4 µm × 2.4 µm，靶面尺寸 1/1.8”，分辨率 3072 × 2048，动态范围 71.3 dB，曝光时间 25 μs ~ 2.5 sec，快门模式 支持自动曝光、手动曝光、一键曝光模式，支持 Global Reset 和 Trigger Rolling功能，像素格式Mono 8/10/12 Bayer RG 8/10/10Packed/12/12Packed YUV422Packed，YUV422_YUYV_Packed RGB 8，BGR 8，数据接口 Gigabit Ethernet（1000Mbit/s）兼容 Fast Ethernet（100Mbit/s），数字 I/O 6-pin P7接头提供供电和 I/O：1路光耦隔离输入（Line0），1路光耦隔离输出（Line1）， 1 路双向可配置非隔离 I/O（Line2） 4、镜头：镜头接口 C-Mount 外形尺寸 29 mm × 29 mm × 42 mm 5、连接电缆与支架 二、软件要求 1、软件可进行曝光时间，白平衡设置。 c.进行四点相机标定，能快速读取标定模板的像素值，可获取对应的位置值。 2、可进行日志显示，并可以清楚历史日志。 3、可进行至少8个模板匹配，即触发1次拍照，匹配模板1，模板1匹配成功，发出模板1数据；若模板1未能匹配成功，视觉返回s1,0,0,0数据给机器人，机器人发命令继续匹配模板； f.可进行发送可接收数据显示。 4、软件输出4个数据：类型、X、Y、旋转量 h.支持绘制的模板可以进行集合运算； i.绘制模板可以使用长方形，圆形，自由绘制等方式进行绘制模板； 5、在机器人视觉系统软件中，拍照的图像可以自由的拖动及放大； k.支持实时采集及单独拍照； 6、在机器人视觉系统软件中，有红色十字光标方便安装调节相机位置。 （十）主控单元 1、主要组成与功能 采用了先进的总线控制方式，增配有主控PLC、工业触摸屏、MCGS工业组态监控软件，系统更加完整性，更能展现工业现场的工作状态及现代制造工业的发展方向。 MCGS工业组态监控软件：当八个站全部进入联网状态时，管理员能够通过组态监控机中各种组态按钮方便的控制整个系统的运行、暂停、继续、停止等等；另外也可以控制单个站的运行、暂停、继续、停止等等。每个站的工作状态以及工件的材质、颜色等在监控画面上也能够清楚的看到。 序号 名称 规格 数量 单位 备注 1 工作台 900mm×500 mm框架；横槽铝型材台面；刹车脚轮；按钮板安装架；550*440*30mm网孔板 8 张 2 上料检测单元 CPU 1214C AC/DC/继电器（14路数字量输入/10路继电器输出） 1 套 3 搬运单元 CPU 1214C AC/DC/继电器（14路数字量输入/10路继电器输出） 1 套 4 加工检测单元 CPU 1214C DC/DC/DC；最大扩展模块数量7；数字量输入点数24；数字量输出点数16； 1 套 5 分拣单元 CPU 1214C DC/DC/DC；数字量输入点数14；数字量输出点数10；模拟量输入点数2；模拟量输出点数1；脉冲输出2； 1 套 6 传送分拣单元 CPU 1214C AC/DC/继电器（14路数字量输入/10路继电器输出） 1 套 7 机器人单元 CPU 1214C AC/DC/继电器（14路数字量输入/10路继电器输出） 1 套 8 安装单元 CPU 1214C AC/DC/继电器（14路数字量输入/10路继电器输出） 1 套 9 分类仓储单元 CPU 1214C DC/DC/晶体管（14路数字量输入/10路晶体管型输出） 1 套 10 视觉识别单元 1 套 12 变频器模块 西门子V20 功率≥0.37KW 1 台 13 触摸屏模块 TPC1061TI10.英寸，工业彩色触摸屏。 1 套 14 电脑推车 钢木结构，采用0.8～1.5mm的优质冷轧钢板，表面经酸洗处理，磷化防腐孩儿后静电喷塑，表面磨沙效果。台面为防火、防水、耐磨高密度板 1 套 15 工件 大工件（三种）、小工件（两种） 1 套 16 配套工具 内六角扳手、活动扳手，万用表、尖嘴钳，一字起子、十字起子，钟表螺丝刀、电铬铁，剪刀，镊子，工具箱等 1 套 17 静音气泵 1 台 18 连接气管 φ4/φ6 1 套 19 线缆及通讯线 1 套 20 说明书及软件 1 套 十、主要配件 1、加工工件组：包括大工件（黑色、白色、金属）三种、小工件（黑色、白色）两种、废工件 1种。工件组可多次组装及拆卸。 2、配套提供实验所需的设备说明书、实训指导书及软件使用说明书。 3、配套工具：系统配置清单
序号 | 名称 | 数量 | 序号 | 名称 | 数量 |
1 | 双层专用工具箱 | 1 | 6 | 一字起子 | 1 |
2 | 内六角扳手 | 1 | 7 | 十字起子 | 1 |
3 | 活动扳手 | 1 | 8 | 钟表综合起子 | 1 |
4 | 30W电烙铁 | 1 | 9 | 焊锡丝 | 1 |
5 | 数字式万用表 | 1 |
4、静音气泵及连接气管等

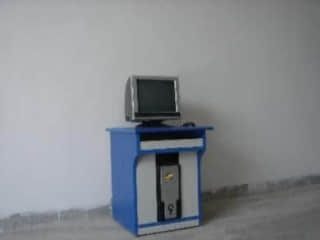

5、电脑台架：钢木结构 1台 6、备品备件
序号 | 备品备件名称 | 型号及规格 | 数量 |
1 | 气动软管 | φ6 | 20米 |
2 | 三通接头 | φ6 | 5 |
3 | 单向节流阀 | M5 | 5 |
4 | 单向节流阀 | PT1/8” | 2 |
5 | 熔断器 | 3A | 10 |
6 | 熔断器 | 5A | 10 |
7 | 内六角螺丝 | M6x16 | 10 |
8 | 内六角螺丝 | M4x10 | 10 |
9 | 特制螺母 | M6 | 5 |
10 | 大工件黑色、白色 | 各15 | |
11 | 小工件黑色、白色 | 各15 |
十一、实训内容
