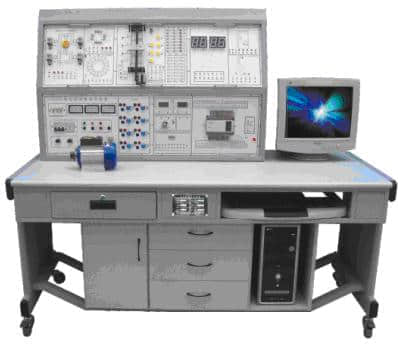

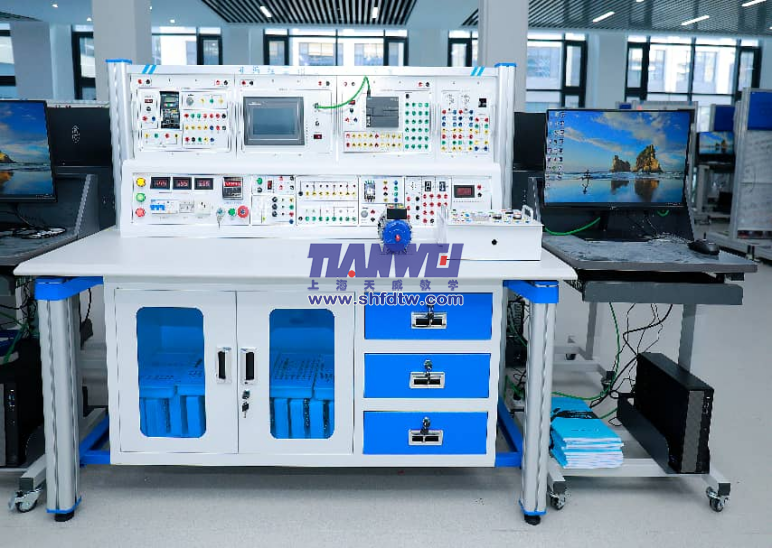

TW-550C可编程基础应用实训装置
(西门子200smart）
一、 产品概述
装置结合当前我国工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。装置采用模块式结构，实训挂箱包含PLC主机挂箱、变频器挂箱、触摸屏挂箱、PLC模拟负载挂箱及丰富的验证演示装置。实训内容包括PLC的基础实训、PLC综合实训，变频器的认识、操作、参数设定及通讯实训，触摸屏的认识、操作、应用实训，伺服控制的认识、操作、应用实训、温度数据采集、数据显示、键盘控制、定时器、接口实训等，实训项目丰富、综合性强、紧跟工业自动化发展潮流。
二、产品特点
1、模块式结构，挂箱更换方便，便于组织各种实训项目及扩展新的实训功能。
2、适合就业前及岗前综合技能训练，适合高级工技能培训考核。
3、能进行小型工程项目设计、设备选型、安装调试、操作模拟。
4、只需三相四线交流电源即可投入使用，实训资源丰富、综合性强，有效节约实训用房。
5、安全性高，除配备电压型和电流型漏电保护器外，装置设有单片机全程监控的过载或短路软截止保护功能，确保设备和人身安全。
三、设备特点
1. 实训建设理念为一次性建设，本设备采用通用型宽展口，所有主机的I/O口都可通过光电隔离转接模块引出（保护主机元件），可以用于插接式训练，也可进行线接式实操训练。
2. 在主机选型200系列PLC，全面覆盖了西门子常用PLC类型，主机可以通过并口连接到实训区进行实训，由简到繁的学习理念让学生容易接受，学习起来更加得心应手。
3. 采用模块组合式结构，含开关量、模拟量、变频调速、触摸屏、通信模块等，配套MCGS工控组态监控软件，实现仿真化、信息化实训教学。
4. 项目实训模块：利用目前典型的可编程控制器及总线技术完成对工业生产中典型案例的模拟对象、实物模型中的逻辑、模拟、过程、运动等的控制。
5.了解PLC的以太网通讯的结构和特点，了解PLC的Profibus-DP总线通讯的结构和特点；
6.了解PLC的数字量输入输出模块、模拟量输入输出模块的使用方法；
7.掌握PLC的基本编程方法以及熟练使用基本的编程语言；
8.掌握触摸屏的组态编程方法；
9.掌握PLC与变频器、触摸屏的通讯；
10.熟练使用PLC及各种电气配件组成PLC控制系统；
11.熟练使用PLC及模拟实物控制对象组成各种复杂的控制系统；
12.熟练完成PLC与PLC之间的以太网通讯测试实验；
13.熟练完成PLC与变频器通过Profibus-DP总线组成变频调试控制实验；
四、技术性能
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
3、装置容量：≤0.5kVA
4、外形参考尺寸：1500mm×700mm×1380mm
6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
五、装置总体结构要求
1、本实训装置由铝合金实验台、电源模块、实训桌、实训挂箱、实验模块等组成，铝合金经阳极氧化工艺处理
2、实验台功能模块
1）采用可拆分式“模块”结构，可以根据实验需要任意功能组合，并利于后期功能升级；实验台内侧设有至少6组多功能电源插座，用于功能模块供电。
2）功能模块采用专用模块，箱体表面采用高温静电喷塑处理。
3）功能模块仪器面板采用环氧树脂板材质，拒绝金属材质面板易导电造成安全事故，玻璃纤维板具有绝缘性质，有效防止漏电触电事故。面板表面采用烤漆工艺，并采用≥4种颜色字符线条彩色印刷工艺。
3、实验模块：采用专用模块，箱体表面采用高温静电喷塑处理，模块上下方安装有铝合金拉手。模块仪器面板采用铝质材质，实验“挂箱”采用隐藏式导轨结构。
六、配置要求
（1）配套实验台1台，满足：
1、采用铝合金框架，立柱规格≥70×70mm，梯形形状设计，中间设有卡槽用于安装装饰条；下部支撑型材≥30×30mm，梯形形状设计，端头采用专用圆弧型ABS材质注塑成型；实验台底下设有方便移动的万向轮，在不需要移动时可自由调节脚垫进行固定。
2、中间设有专用型材设计的横梁，可以挂放配套的钢制结构的实验模块。
3、桌面为防火、防水、耐磨高密度防火板，前方鸭嘴弧形设计，采用PU封边工艺有效防止水及空气进入造成板材膨胀开裂，具有耐磨、耐刻刮、耐高温、耐冲击、易清洁、防火、防水、防酸碱等特点。
4、实验桌下方设有钢制柜子，静电喷塑烤漆工艺，不少于两种颜色搭配，设有抽屉及存储柜，用于存放实验模块或计算机主机等，用于存放实验工具导线实验指导书等。
（2）实训控制屏1台，满足：
1、交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时具有漏电告警指示及告警复位。
提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
2、定时器兼报警记录仪
定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。
3、直流电源、直流电压/电流表、逻辑输出及指示等
直流电压：0～10V可调输出；直流电流：4～20mA可调输出；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。
（3）配套主机实训组件1套，满足：
性能：西门子 CPU SR40，AC/DC/继电器， 机载 I/O： ≥24 个 24V DC 数字输入；≥16 个 2A 继电器数字输出； 电源：AC 47-63Hz 时，85 - 264V AC 程序存储器/数据存储器 40 KB 网络服务器
挂箱采用专用钢制型材设计，氧化工艺，安装有铝合金拉手。
面板采用铝质面板，表面采用烤漆工艺，并采用≥4种颜色字符线条彩色印刷。
实验挂箱面板正面印有原理图及符号，反面焊有相应元器件，需要测量及观察的部分装有锁紧式接插件。
控制器必须完全兼容STEP 7-MicroWIN 编程软件，支持梯形图及STL语言。
（4）触摸屏实训组件1套，满足：
触摸屏单元采用≥7英寸彩色触摸屏，用于200主机以太网通讯，控制和显示各单元的运行状态。
（1）7英寸TFT真彩液晶显示屏；
（2）分辨率：800x480像素；
（3）64K种颜色；
（4）1个以太网接口+1个USB接口；
（5）与PLC控制模块品牌一致。
挂箱采用专用钢制型材设计，氧化工艺，安装有铝合金拉手。
面板采用铝质面板，表面采用烤漆工艺，并采用≥4种颜色字符线条彩色印刷。
实验挂箱面板正面印有原理图及符号，反面焊有相应元器件，需要测量及观察的部分装有锁紧式接插件。
（5）变频调速实训组件1套，满足：
变频调速单元FR-E840-0026-4-60
输出功率0.75KW。集成RS-485通讯接口，提供BOP操作面板；具有线性V/F控制、平方V/F控制、可编程多点设定V/F控制，磁通电流控制、直流转矩控制；具备过电压、欠电压保护，变频器、电机过热保护，短路保护等。
挂箱采用专用钢制型材设计，氧化工艺，安装有铝合金拉手。
面板采用铝质面板，表面采用烤漆工艺，并采用≥4种颜色字符线条彩色印刷。
实验挂箱面板正面印有原理图及符号，反面焊有相应元器件，需要测量及观察的部分装有锁紧式接插件。
（6）可编程模拟实验模块 1套，满足：
采用专用塑制盒体。
实验挂箱面板正面印有原理图及符号，反面焊有相应元器件，需要测量及观察的部分装有锁紧式接插件，实验电路采用单元电路方式设计，每个单元电路以基本电路为主，再连接不同的元件为该电路参数或通过不同的单元电路组合，完成不同的实验要求。实验内容包含：
（8）三相异步电动机1套，满足：
交流额定电压380V/△接法，转速≥1400转/min，功率180W，频率50HZ，绝缘等级E级。
（9）实训连接线1套，满足：
根据不同实训项目的特点，配备两种不同规格的实训连接线，强弱电均采用高可靠护套结构用枪插连接线（不存在任何触电的可能），插头采用实芯铜质件外套铍轻铜弹片。
七、实训项目要求
PLC基本技能实训
MCGS组态棒图实验教学,利用已编辑好组态棒图,对以下任何实验进行动态跟踪教学实验针对实验项目的具体要求，学生自行编辑组态棒图进行实验。
PLC模拟控制应用实训
（一）PLC基本技能实训
1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2.PLC仿真实训
（二）PLC模拟控制应用实训
3.数码显示控制
5.天塔之光控制
6.十字路口交通灯控制
7.水塔水位控制
8.自动送料装车系统控制
9.四节传送带控制
10.装配流水线控制
11.多种液体混合装置控制
12.自控成型机控制
13全自动洗衣机控制
14.电镀生产线控制
15.自控轧钢机控制
16.邮件分拣机控制
17.自动售货机控制
18.机械手控制
