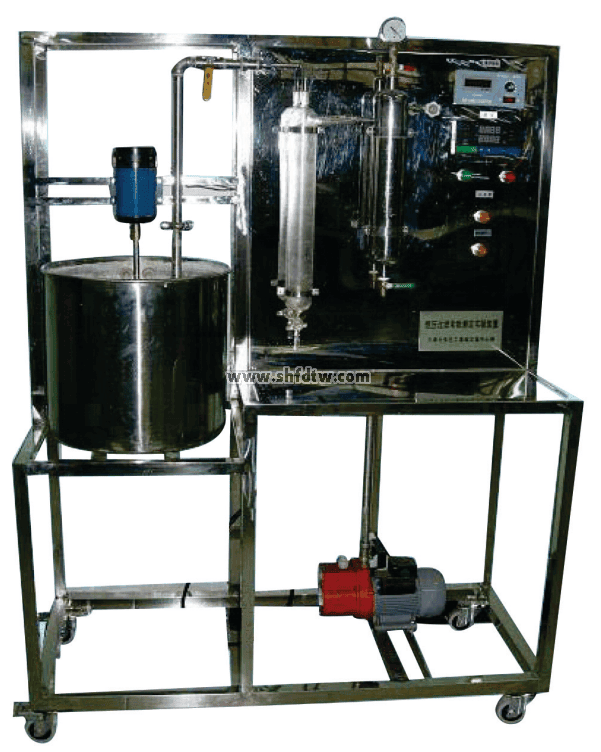

TW-HY113/II数字型真空过滤实验装置
装置特点
1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。
4、相比恒压板框过滤，真空抽滤具有配料少、时间短、操作维护简便等优点。
5、装置设计可360度观察，实现全方位教学与实验。
6、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。
装置功能
1、能够体现真空过滤装置的构造和操作方法。
2、实现操作压力对过滤速率的影响，验证过滤过程中的各种关系、相关公式及基本理论。
3、 实现测定过滤常数K、qe、τe及压缩性指数s的方法。
4、测定不同条件（真空度、滤液浓度、不同料浆）下的恒压抽滤常数。
设计参数
过滤器面积 0.00385 m2，过滤压力：0～0.2MPa。
过滤常数K: 1.0×10-4—6.0×10-4m3/m2，qe：0.1—0.3，θe：100-300。
压缩性指数 s ：0.1-0.2，物性常数 k：1.0×10-7--3.0×10-7
温度：0-50℃。
公用设施
水：装置自带304不锈钢水箱，连接自来水。实验时物料由过滤器经真空泵抽吸后进入滤液瓶。
电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
实验物料：固体CaCO3，外配设备：秒表。
主要设备
304不锈钢物料桶：φ350×400mm。
304不锈钢过滤器直径：φ70mm。
玻璃计量瓶：1000ml。
调速电机：电压AC220V，功率90W，搅拌器转速：0-200r/min。
真空度：压力传感器，测量范围：-0.1-0MPa，精度0.5级。
滤液量采用10KPa差压传感器自动测量装置，在一组实验中，可自动采样测量滤液量数据，也可通过计量槽测定，计量槽由有机玻璃制成，容积：约1000ml，配刻度管。
宇电AI501（带485接口）压差数字显示仪。
宇电AI501（带485接口）温度数字显示仪。
宇电AI501（带485接口）压力数字显示仪。
Pt100铂电阻温度计 ：0—100℃。
真空泵: 旋片式真空泵 抽速: ≥2L/s，转速: 2800r/min，功率: 370W。
304不锈钢缓冲罐 Φ76mm。
电器：接触器、开关、漏电保护空气开关。
304不锈钢管路、管件及阀门。
304不锈钢仪表柜：测控、电器设备在实验架上。
304不锈钢材质框架1500*500*1700mm(长×宽×高)，带脚轮及禁锢脚。
测控组成
变量 | 检测机构 | 显示机构 | 执行机构 | ||
真空度 | 压力传感器 | 数字显示仪表，精度：0.5%FS | 调压阀（手动） | ||
滤液体积 | 差压传感器 | 数字显示仪表，精度：0.5%FS | 无 | ||
过滤时间 | 时间控制器 | 上位机采集 | 无 | ||
温度 | PT100铂电阻 | 数字显示仪表，精度：0.5%FS | 无 | ||
软件组成
模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、时间、压力、压差等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。
