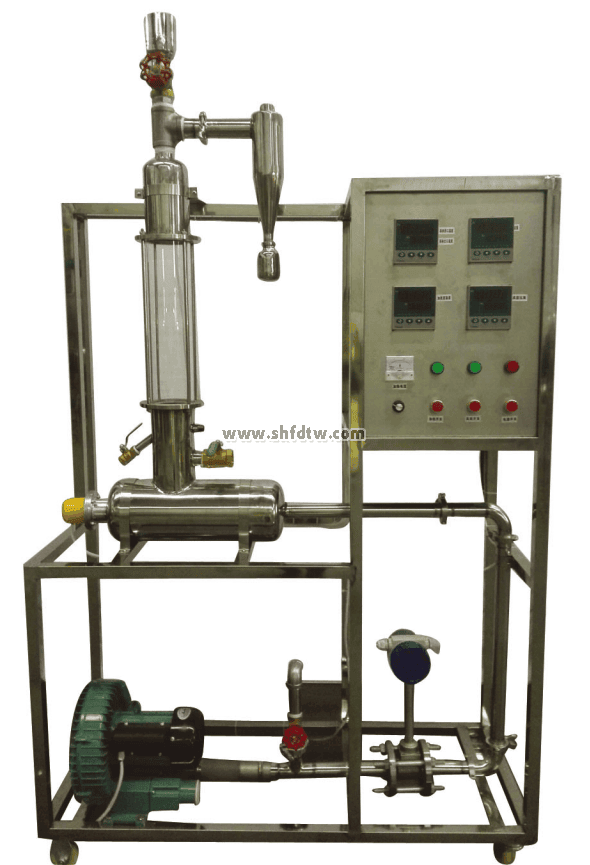

TW-HY119/II数字型流化床干燥实验装置
普通款：67500元/套

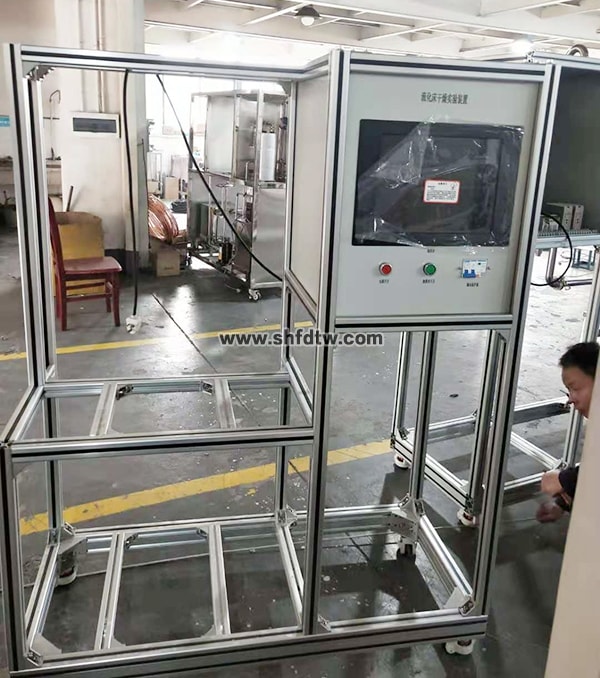

新款：中央处理器、触摸屏、高品质铝合金型材框架 价格：80000元/套
装置特点
1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现一个现代化实验室的概念。
2、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。
3、装置布局合理，干燥箱、管道采用不锈钢制作，干燥室入口装有气流均布板。
4、用床层压差来指示湿物料的失水量，避免了在干燥过程中需不断取样分析所带来的麻烦。
5、 干燥塔为不锈钢和优质耐高温玻璃装配合成，可直接观察实验现象，空气的流量由调节阀和旁路放空阀联合调节。
6、固体物料采用间歇操作方式，由干燥器顶部加入，试验毕在流化状态下由下部卸料口流出。
7、装置设计可360度观察，实现全方位教学与实验。
8、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。
装置功能
1、了解流化床干燥装置的结构、流程及操作方法。
2、学习测定物料在恒定干燥条件下干燥特性的实验方法，研究干燥条件对干燥过程特性的影响。
3、掌握根据实验干燥曲线求取干燥速率曲线以及恒速阶段干燥速率、临界含水量、平衡含水量的实验分析方法。
设计参数
操作压力：常压操作、操作温度：50～80℃。
空气流量： 0～70 m3/h。
湿物料量：500～1000g。
公用设施
电：电压AC220V，功率3.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
气：空气来自风机，经加热器加热进入流化干燥器（自带气源）。
实验物料：绿豆（或耐水硅胶）、水、空气。
主要设备
玻璃流化床干燥器：Φ110×400mm，进口处有气体均布器。
加热器：304不锈钢材质，加热功率3.0KW，空气预热器。
风机：低噪漩涡气泵，功率:750W,流量：0-90 m3/h 。
风量重量：DN32涡街流量传感器，测量范围0-150m3/h,精度0.5级。
干燥器床层压降由2KPa风压传感器测取。
温度模块：分辨率0.1℃，精度0.5级，功能：温度信号采集换算。
宇电AI702M（带485接口）温度数字巡检仪。
宇电AI501（带485接口）压差数字显示仪。
宇电AI518（带485接口）数显温度控制仪（带手动功能）。
Pt100铂电阻温度传感器3支，分辨率0.1℃ 。
电器：接触器、开关、漏电保护空气开关。
304不锈钢管路、管件及阀门。
304不锈钢仪表柜：测控、电器设备在实验架上。
304不锈钢材质框架1200×500 ×2000mm（长×宽×高），带脚轮及禁锢脚。
测控组成
变量 | 检测机构 | 显示机构 | 执行机构 |
干燥风量 | 涡街流量计 | 数字显示仪表，精度：0.5%FS | 手动阀控 |
干燥器压降 | 风压传感器 | 数字显示仪表，精度：0.5%FS | 无 |
干球温度 | Pt100铂电阻 | 数字显示仪表，精度：0.5%FS | 无 |
湿球温度 | Pt100铂电阻 | 数字显示仪表，精度：0.5%FS | 无 |
加热室温度 | Pt100铂电阻 | 温度控制仪，精度：0.5%FS | 固态调压模块 |
软件组成
模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压降等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。
