TW-J545 风机盘管接线安装实训装置
一 概述
TW-J545风机盘管接线安装实训装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级）实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
风机盘管接线安装实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所制冷类专业《空调装配工》、《制冷设备维修工（初级、中级）》、《家用制冷设备原理与维修》、《空调装配工》、《小型制冷与空调装置》等课程。
二、性能参数
工作电源：AC 220V（1±10％）；
环境温度：-10°C ~ +40°C；
相对湿度：<85％（25°C）；
海拔高度：<4000m；
外形尺寸：1200×700×1600
三、功能
TW-J545风机盘管安装与维护实训装风机盘管安装与维护实训装置通过风机盘管安装、风机安装、、风口安装、试水，通电等实训项目。通过“学做合一”等教学方式，进一步部提高学生的学习兴趣和实践动手能力。
四、实训台组成

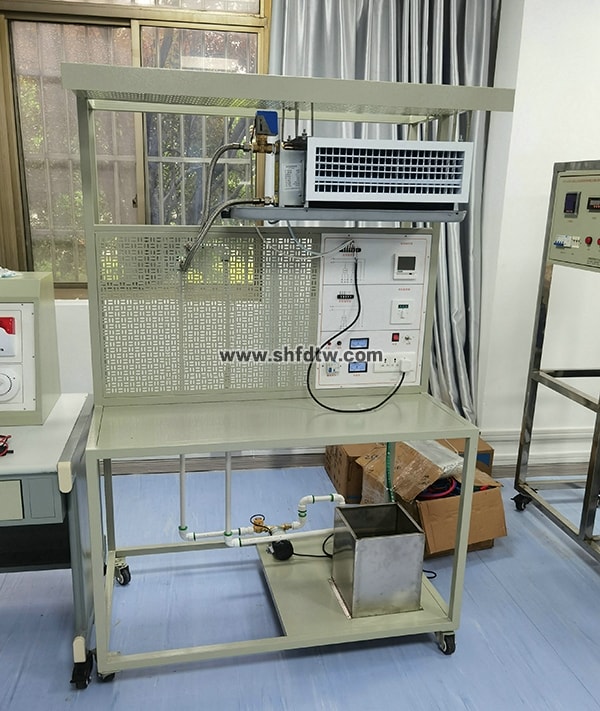

风机盘管接线安装实训装置主要由铝型材实训桌、实训面板、钢木框架、顶部框架等组成。
（1）可放置实训套件、工具和资料等；另外还设有四个带刹车的万向轮，便于移动和固定。
（2）正面有一块实训面板，分别提供九路AC220V电源插座接口和温度控制器，每路均有短路、过渡保护。
（3）钢木框架为双层结构。顶层为多孔板设计，方便安装风机盘管，侧面也是多孔板设计，用于连接水管的和固定水管，下层设计有一个进出水箱和一个水泵，水箱上有加热器，可提供媒水，供实验用.
（4）顶部框架上设有风机盘管子1个。
（5）采用2工位设计，2工位为一组。
（6）供水相互独立，不影响对方。
五、配置清单
| 序号 | 名称 | 数量 | 单位 |
| 1 | 实训台 | 1 | 套 |
| 2 | 风机盘管 | 2 | 台 |
| 3 | 温度控制器 | 4 | 套 |
| 4 | 水箱 | 1 | 套 |
| 5 | 水泵 | 1 | 套 |
| 6 | 两位两通电磁阀 | 2 | 套 |
| 7 | 水管 | 若干 | 套 |
| 8 | 固定支架 | 10 | 套 |
| 9 | 生料带 | 5 | 套 |
| 10 | 出风口 | 1 | 套 |
| 11 | 回风口 | 1 | 套 |
六、实验项目
1、风口的安装
2、风机盘管的认识, 熟悉风机盘管控制工作原理
3、风机盘管电气电路连接
4、两位两通电磁阀认识
5、两位两通电磁阀使用
6、空调控制面板的应用
7、两位两通电磁阀
8、回水软连接及保温
