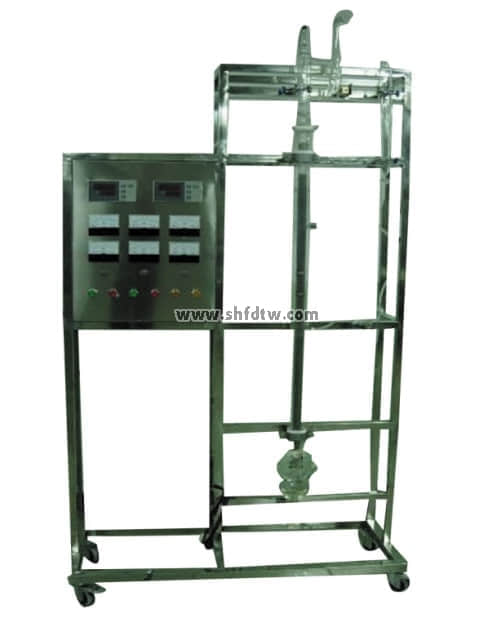

TW-GY302反应精馏实验装置
装置特点
1.利用本装置，可以实现普通精馏操作，也可实现反应精馏；既可实现连续操作，又可进行间歇操作；既可采用分相回流，又可采用混相回流。
2.反应精馏既服从质量作用定律又服从相平衡规律，适于进行可逆平衡反应和异构体的分离。实验体系为乙酸乙酯的制备。在塔身上部某位置加入带有酸催化剂的醋酸，塔身下部某位置加入乙醇。
3.玻璃塔外壁采用透明导电膜保温抵抗热损失，塔内可装填不同的填料。
4.塔体留有侧线进、出口，可供进、出料和取样、测温用。
5.集约化控制，智能化测、控温，操作方便易行。
装置功能
1、熟悉精馏单元操作过程的设备与流程。
2、掌握反应精馏的原理及操作。
3、学习精馏塔效率的测定方法。
主要配置
玻璃精馏塔、冷凝器、再沸器、预热器、蠕动泵、温度控制仪、温度显示仪、流量计、不锈钢框架、控制屏。
公用设施
水：装置需冷却水，自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。
液：装置自带玻璃高位槽。实验时经流量计进入精馏塔釜。
电：电压AC220V，功率2KW，标准单相三线制。
技术参数
1、精馏塔塔径φ25mm，塔高1400mm，材质为玻璃塔结构，塔内填装φ3x 3 mm不锈钢θ网环型填料。塔釜为三口烧瓶，容积1000ml，塔外壁镀有金属保温膜，通电加热保温，功率：300W。
2、塔釜加热：塔釜置于1000W电热包中。采用电压控制器控制釜温。
3、250ml高位玻璃加料瓶，LZB--2转子流量计：流量范围1.6～16ml/min ，数量2套。
4、温度控制及仪表：3个数显温度控制仪，量程：0-150℃；温度误差≤2℃。
5、塔顶冷凝器为蛇管冷凝器，塔顶冷凝液体的回流采用摆动式回流比控制器操作。此控制系统由塔头上摆锤、电磁铁线圈、回流比计数器等仪表组成。
6、各项操作及温度、回流比、流量的显示、调节、控制全在控制屏面板进行。
7、框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。
8、外形尺寸：1200×500×2200mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
测控组成
变量 | 检测机构 | 显示机构 | 执行机构 |
流量 | 转子流量计 | 转子流量计 | 手动调节 |
回流比 | 回流比继电器 | 回流比控制显示仪 | 回流比控制显示仪 |
塔节温度 | PT100铂电阻 | 数字温度仪表 | 无 |
塔顶温度 | PT100铂电阻 | 数字温度仪表 | 无 |
塔釜温度 | PT100铂电阻 | 数字温度控制仪 | 固态调压模块 |
