化学工程/工艺实验

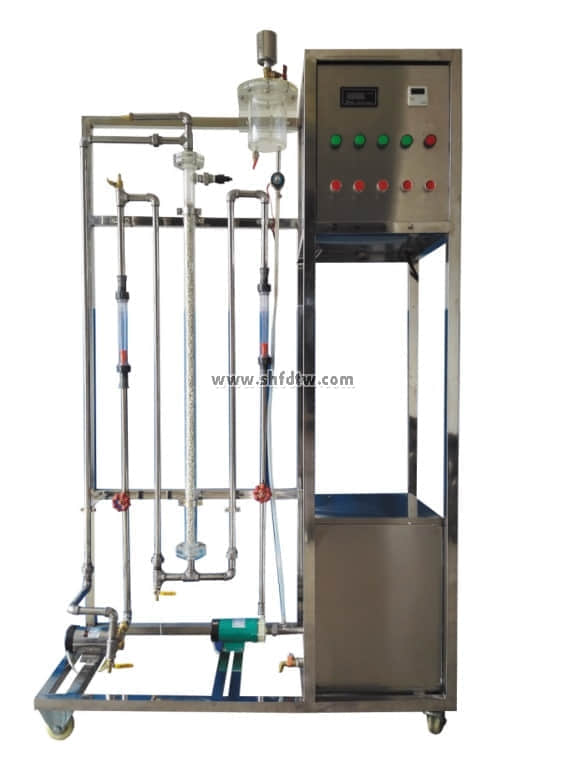

TW-GY310管式反应器流动特性测定实验装置

装置功能

1、了解连续均相管式循环反应器的返混特性。
2、通过脉冲法测管式反应器停留时间分布。
3、分析观察连续均相管式循环反应器的流动特征。
4、研究不同循环比下的返混程度，计算模型参数n。

主要配置
管式反应器、流量计、水箱、循环泵、数显电导率仪、阀门、管路、不锈钢台架及控制屏。

公用设施
水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。
电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
实验物料：自来水、KCl溶液

技术参数
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压：220V；电流：15A。
2、管式反应器：直径φ35mm，长度1200mm；填料类型及尺寸：拉西环，Ф4mm。
3、水泵：微型磁力泵，流量12L/min，扬程6m，功率30W。
4、循环泵：流量12L/min，扬程10m，功率90W。
5、水流量：6-60L/h和25～250L/h，液体转子流量计，观察、控制流量。
6、电导率仪：数字电导率检测仪，测定示踪剂的含量。
7、LWB电磁阀（24v）和三通阀控制切换示踪剂，数显计测器控制示踪剂加入量。
8、各项操作及显示、调节、控制全在控制屏面板进行。
9、框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。
10、外形尺寸：1200×500×1600mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。

测控组成

变量	检测机构	显示机构	执行机构
进水流量	转子流量计	转子流量计	手动调节
循环流量	转子流量计	转子流量计	手动调节
浓度	在线电导率仪	数字显示	无
