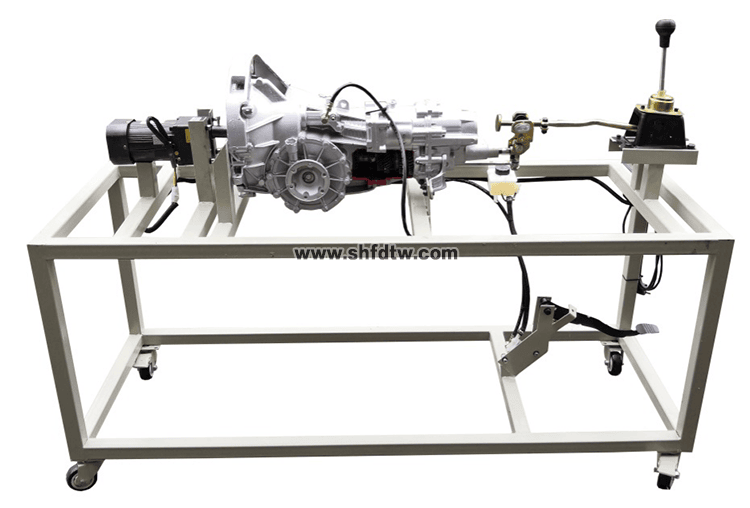

汽车实物解剖模型

 手动变速箱一体化教具（四工位）

一、功能特点

1.采用翻新STN3000手动变速器进行剖面处理，各部件齐全，剖面位置合理，可全面展示内部结构和部件的运动情况，适合于手动变速器原理和机械机构的教学。

2.对变速器各机械剖面采用不同颜色的油漆进行喷涂。

3.由单相减速电动机带动减速机，减速机带动变速器输入轴运转，真实演示不同档位下机械运动的传递过程。

4.实训台驱动部分加装安全防护罩。

5.移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮，可移动式，方便教学。

二、技术规格

外形尺寸：1400×600×800mm(长×宽×高)

动力电源：单相

单相减速电动机：

电  压：AC 220V

功  率：250KW

转  速：15转/分

工作温度：-40℃～+50℃

颜色：7032

钢管：40*40*3mm

移动脚轮：100*50mm

三、基本配置(每台)

序号	名       称	规格型号	单位	数量
1	手动变速器总成	附件齐全 解剖处理	套	1
2	变速器档位总成		套	1
3	单相减速电动机	功率250W，转速15转/分	套	1
4	驱动机构(带安全防护罩)		套	1
5	漏电保护开关	DZ47LE-32	套	1
6	移动台架(带自锁脚轮装置)	1400×600×470mm(长×宽×高)	个	1
7	离合器装置		套	1
