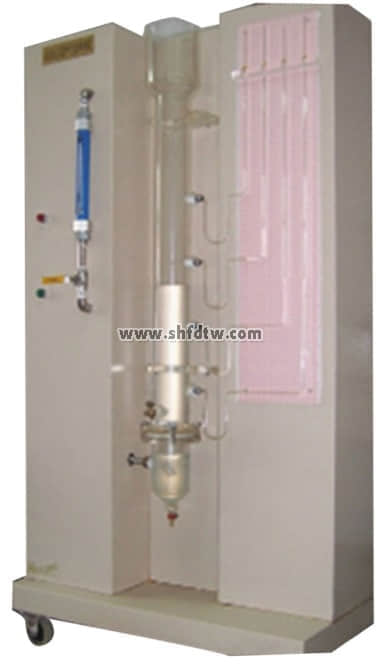

TW-GY321鼓泡反应器中气泡表面积及气含量测定实验装置
装置功能
1、掌握静压法测定气含率的原理与方法。
2、掌握气液鼓泡反应器的操作方法。
3、了解气液比表面积的确定方法。
主要配置
有机玻璃反应器、转子流量计、阀门、压差计、空压机、缓冲罐、不锈钢框架、控制屏。
公用设施
水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。
电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
气：空气来自空压机（自带气源）
实验物料：自来水-空气
技术参数
1、环境温度：5℃～40℃，配电：220V， 500W。
2、反应器：Φ150×1600mm, 透明有机玻璃材质。
3、水泵：流量1m3/h，扬程15m,功率370W。
4、水箱：500×500×400mm， 304不锈钢材质。
5、溶气罐：304不锈钢材质，工作压力0.2-0.3 MPa。
6、转子流量计：16-160L/h。
7、空压机：功率750W，排气量36 L/min，工作压力0.7MPa。
8、控制屏和框架均为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。
9、外形尺寸：1200×550×1800mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
测控组成
变量 | 检测机构 | 显示机构 | 执行机构 |
气体流量 | 转子流量计 | 转子流量计 | 手动阀控 |
床层压降 | U型压力计 | 就地显示 | 无 |
测控组成
变量 | 检测机构 | 显示机构 | 执行机构 | ||||
反应釜温度 | K型热电偶 | 数字温度控制仪 | 固态调压模块 | ||||
反应压力 | 指针式压力表 | 压力表就地显示 | 无 | ||||
气体流量 | 转子流量计 | 转子流量计 | 手动阀控 | ||||
液体加入量 | 蠕动泵 | 数字流量显示仪 | 转速调节 |
