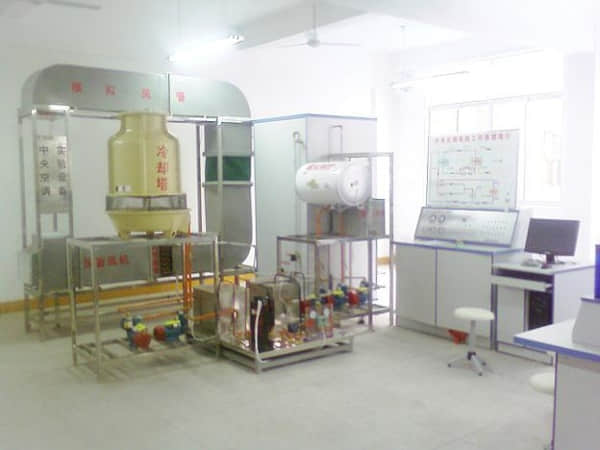

点击添加图片描述（最多60个字）编辑TW-W12型中央空调实训考核装置（网络型）系统采用水冷机组，不锈钢框架结构，终端建立一个专门房间进行客户的模拟，大厅的模拟直接利用教室原来空间，采用分水器和集水器对冷量或热量进行分配调节，整个中央空调采用三菱FX3U-38MR PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。
您只要致电：021-55884001（袁经理）
我们可以解答 中央空调实训考核装置（网络型） 的相关疑问！
我们可以帮您推荐符合您要求的 中央空调实训考核装置,网络型空调教学设备 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-93-1185-1.html
（一）功能
1、中央空调系统的认知及使用
2、制冷原理与热交换技术
3、中央空调系统常用传感器识别与应用
4、中央空调的PLC编程与控制应用
5、中央空调的运行操作及考核
6、中央空调运行保护与日常维护操作考核
7、中央空调故障维修及考核
8、变频器应用
9、触摸屏应用
10、计算机数据采集与组态控制技术应用
11、网络通讯技术及其应用。
（二）配置
1、电气参数
工作电源：三相五线380V±10%，50Hz
安全保护：具有接地保护，漏电保护，过流保护。
额定功率：<5KW
2、系统对象配置
设备整体与实际中央空调系统结构相同，采用开放式不锈钢框架结构，各部件布局合理操作方便。系统由制冷机组、冷却水系统、冷冻水系统、制热系统、空气调节系统（风管组件）、模拟房间、电控柜、计算机等部分组成，并配有集水器、分水器、膨胀水箱。
（1）制冷机组
由压缩机、螺旋式冷凝器、螺旋式蒸发器、储液罐、热力膨胀阀、视液镜、干燥过滤器等组成，管路中还设有控制阀等实训所必需的部件，管路中视液镜可观察制冷剂状态等设备组成。制冷机组主要完成制冷工作，制冷剂为R22。
（2）冷却水系统
由1套喷淋式冷却塔机组、2台冷却水泵组成，主要完成制冷机组冷却散热工作。
（3）冷冻水系统
由2台冷冻水泵、分水器、集水器、膨胀水箱等组成，主要完成制冷机组的冷冻水循环工作。
（4）制热系统
由模拟锅炉（电加热式）、1台热水泵组成，主要完成制热工作。
（5）空气调节系统（风管组件）
由过滤器、表冷器、普通风机、风道等组成，主要完成空气调节作用。
（6）模拟房间
由1套风机盘管、1套温度控制器及风量调节系统组成，主要完成房间的温度设定与空气调节作用。
（7）控制装置配置
整个中央空调采用PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。在现场控制柜上可显示中央空调的所有运行数据，可进行全手动和自动运行操作。
3、PLC:三菱FX3U-38MR
4、变频器：三菱FR-S540E-0.75K-CH
5、触摸屏： 7英寸彩色触摸屏
6、软件配置
（1）PLC编程软件，配套PLC实训程序及实训指导书。

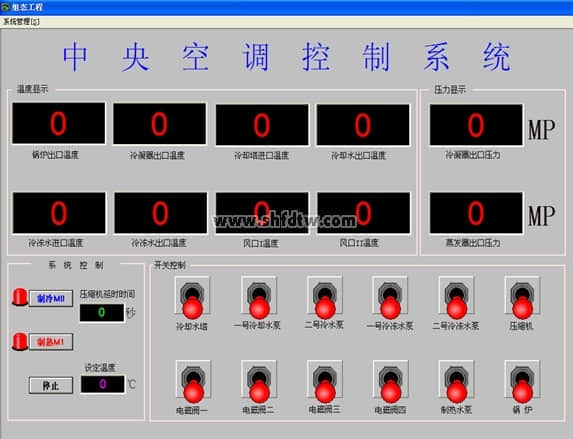

（2）中央空调配套组态软件。
（3）网络监控及智能考核软件，实现教师台和学生台电脑（30台）可以同时监控中央空调的运行状态，对中央空调的压力、温度等相关数据进行采集和显示。
7、通讯配置
可以实现多台电脑联网控制系统。
8、工具仪表配置
（1）品牌台式微机1台 （校方自备）
（2）数字万用表1个
（3）装配工具1套

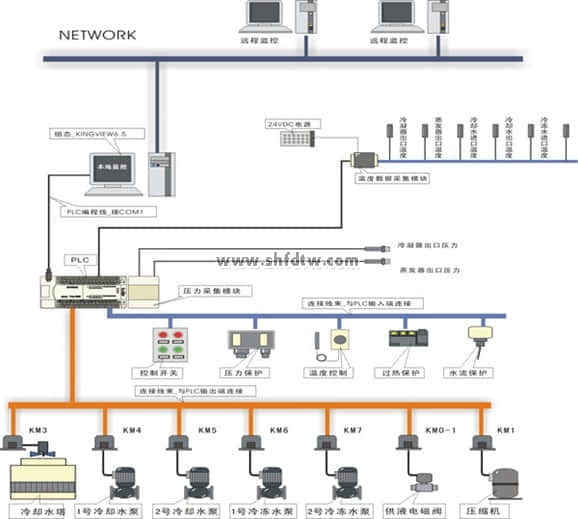

TW-W12型中央空调实训考核台（网络型）系统构成图
点击添加图片描述（最多60个字）编辑
点击添加图片描述（最多60个字）编辑中央空调仿真教学设备哪里好？
我们很多人在教学工作的过程当中都是非常注重实践的，而对于实践来说那么重要的就是需要我们使用好一个教学设备的了。而现在我们在学习中央空调这种应用比较广泛的系统，那么我们就需要使用到中央空调仿真教学设备。而对于这样的一种教学设备，那么它到底是哪里好呢？这是值得我们关注的。
说到这种设备的系统，那么我们首先第一个方面不得不提的肯定就是它的内部各种结构系统了，因为要想了解这种设备是如何额的 优秀，那么它的内部系统和结构肯定是为重要的。首先第一个方面就是它采用的压缩机，这是非常关键的一个部件，而教学设备当中采用的是全封闭的压缩机。
而这样一来就能够使得它更加的安全可靠，同时也使得它的整体结构变得更加紧凑。不仅仅有利于教学的效率，在在教学的过程当中所占据的场地也会更小。同时也没有较大的噪音，可以说这种部件是非常适合用于教学的。同时它的制冷系统肯定是我们需要关注的一个焦点，因为这是我们教学过程当中的重点关注对象。
而这个教学设备的制冷系统采用的是一个透明的过程，一般来说它是非常易于观察的。因为它的外壳还有内部的结构，大多数都是采用的透明处理，所以我们在教学的过程当中能够直接的观看到它的工作和运行过程，让我们的教学工作真正可以达到一个出色的效果，而这是其他设备所不能起到的一个作用。
