TWLY-128 全钢结构楼宇智能化工程实训平台

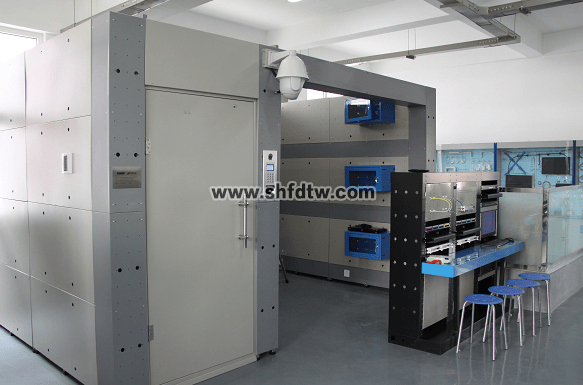

全钢结构楼宇智能化工程实训平台是由全钢结构的三层实训楼宇建筑模型，平台可以配套安装并完成综合布线单元、小区宽带、语音通讯、门禁可视对讲、视频监控及周界防范、消防报警联动、有线电视、智能广播及照明控制等10个子系统的项目仿真实训，而且各系统既可独立运行，也可实现相互联动。全钢结构楼宇智能化工程实训平台整体结构采用全钢开放式和拆装式设计，使学生能对上述的各子系统进行组装、接线、编程和调试。全钢结构楼宇智能化工程实训平台模拟一栋三层建筑结构的楼宇建筑，配套三个6U实训专用机柜，同时或者交叉模拟网络综合布线工程的工作区、设备间、垂直、水平、管理等子系统实训。平台采用模块化设计，能按教室尺寸合理布局，适合任意楼层安装。
一、产品结构
1、实训平台按照建筑模型进行设计，体积庞大，美观漂亮，模拟三层楼宇建筑，可完成各种实训安装。
2、实训装置为全钢结构，预设各种网络器材安装螺孔和穿墙布线孔，无尘操作，突出工程技术原理实训。
3、能够模拟进行综合布线工程各个子系统的关键技术实训。
4、能够进行智能楼宇各子系统设备的安装实训，如消防、安防、监控、网络等；。
5、能够进行各种线槽或桥架的多种方式安装布线实训。
6、能够进行各种线管的明装或暗装方式的安装布线实训，可实现无痕迹施工，美观大方。
7、能够保证大于10000次以上的实训。
8、平台配置了单元门以及可视对讲等，整体构成一套三层结构的楼宇建筑，顶部可完成各种探测设备的安装。
二、技术参数
1. 输入电源：单相三线AC220V±10% 50Hz
2. 工作环境：温度-10℃～40℃ 相对湿度≤85% （25℃） 海拔≤4000m
3. 装置容量：≤1kVA
4. 外形尺寸：4080mm×2880mm×2450mm（长×宽×高）
5. 安全保护：具有漏电压、漏电流保护，安全符合国家标准
三、产品功能
全钢结构楼宇智能化工程实训平台是根据楼宇智能化专业的工程特点和实训要求，根据已有产品延展设计而成，产品特点鲜明、直观，教学实训性强，是教学仪器行业推崇的工程型技能实训产品。网络综合布线工程综合实训平台设备为全钢结构，模拟三层建筑结构的建筑楼宇，楼层间用明显的灰色钢板隔离，显示楼层信息，实训平面上预设100×100mm或100×80mm间距的各种网络设备、插座、线槽、机柜等安装螺孔，实训过程保证无尘操作，重点突出工程技术实训。单栋楼宇能够保证12名学生同时实训，满足同时或交叉进行综合布线工程七个子系统实训功能。保证实训次数10000次以上，设备十年以上寿命。实训一致性好，相同实训项目，实训结果相同，并且每组实训难易程度相同。具有搭建多种网络永久链路、信道链路和测试链路的平台功能。扩展功能强大，能够扩展为监控系统、报警、智能化管理系统实训平台等。孔板增加了多个Φ25穿线孔，具有暗埋管和穿线功能。可实现现代化无痕迹工程实训要求，预设网络语音插座2个、五孔电源插座6个，有线电视插座1个，预设含暗埋底盒的实训孔6个；可配置实训演示门套装（型号DC-VDS01-1）形成一套完整的智能楼宇工程实训平台。
全钢结构楼宇智能化工程实训平台在模拟工程现场的基础上，针对实训教学进行了专门设计，强化安防工程的设计、安装、布线、接线、编程、调试、运行、维护、检测等工程能力，产品在结构上以智能建筑模型为基础，包含智能大楼、管理中心和顶部工程等典型结构。
四、单元配置
1、 综合布线实训单元：系统配置有RJ45配线架、以太网交换机、电话程控交换机、电话配线架、底盒、电话模块、网络模块、电话机、RJ11水晶头、RJ45水晶头等器件，可完成综合布线系统的水平布线、垂直布线、线槽布线，实现指定模块的线路连接（端接）。通过系统模块的参数设置和编程，实现终端电话呼叫、信息插座功能测试。
2、 门禁对讲实训单元：系统配置有单元门口主机、单户门口机、室内可视对讲模块、非可视对讲模块、通讯转换模块、联网器、管理中心机等器件。可完成可视对讲门禁及室内安防系统的线路铺设、连接和功能调试。
3、 消防报警实训单元：系统配置有智能光电感烟探测器、智能电子差定温感温探测器、总线隔离器、手动报警按钮、编码单输入模块、编码单输入/单输出模块、消火栓报警按钮、火警声光警报器、编码器等器件。可进行器件的选择、检测、安装、消防联动系统的线路铺设、连接、系统调试、编程和运行任务。
4、 安防报警实训单元：系统配置有门磁开关、家用紧急求助按钮、被动红外空间探测器、被动红外幕帘探测器、燃气探测器、主动红外对射报警器，可实现对讲门禁和室内安防联动、视频监控及周边防范功能。
5、 视频监控实训单元：系统配置有高速球云台摄像机、一体化枪型摄像机、红外摄像机、室内全方位云台、矩阵主机、彩色监视器、硬盘录像机等器件，可进行器件的选择、检测和安装。完成视频监控系统的线路铺设和连接。通过系统模块的参数设置和编程，实现监视器的视频监控、画面切换和报警联动录像等功能。
6、 照明控制实训单元：系统配置有DDC控制器、时间模块、LON网络适配器、编程软件、组态软件、射灯、照度探测器，能进行DDC通道编程配置、照明监控编程、上位监控工程通讯连接、动画组态等工作任务。
