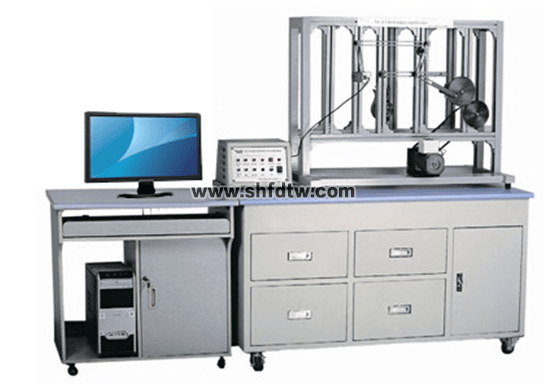

TW-Z70型 平面机构组合测试实验台
一、实验功能
1、平面机构创新设计：学生根据所学知识和实验台提供的零件库，设计平面机构传动方案。
2、平面机构拼装：学生可根据本实验台提供的多种传动方案或自己的设计方案进行组装。
3、平面机构运动学测试及仿真实验：学生通过对自己设计的平面机构进行测试分析、运动分析、实验结果分析。
二、性能特点
1、采用全铝合金型材结构，工作台架采用双面操作设计，美观大方，适用性强，操作方便。
2、所有杆构件长度及滑块偏心距均可进行无级调节，分析该参数改变对机构运动特性的影响。
3．该实验台集平面机构设计、拼装、测试及性能分析与一体，培养学生综合设计、创新能力、工程实践能力、分析问题和解决问题的能力。
4、该实验台采用适应高速动态参数测试的PCI数模采集卡进行数据采集，测试速度快、精度高、性能稳定。
5、计算机测试分析软件功能强大，可自动或人机结合进行测试分析、运动模拟、理论仿真、保存数据和提交实验报告模板。
三、主要技术参数
1、直流调速电机：185W 220V
2、交流带减速器电机： 90W 220V 10r/min
3、测试传感器：角位移传感器： 输出电压：0-5V 脉冲数：500P 2支
4、直线位移传感器：输出电压：0-5V 量程：160L 1支
四、拼装方案
1、曲柄摇杆机构；
2、曲柄摇杆与摇杆滑块机构；
3、曲柄滑块与齿轮齿条组合机构；
4、曲柄增力机构；
5、导杆齿轮齿条运动机构；
6、多杆行程放大机构；
7、具有急回特性的四杆机构；
8、近似匀速输出的往复运动机构；
9、可扩大行程机构（可应用于钢材推送装置）；
10、双摆杆、摆角放大机构；
11、六杆机构；
12、曲柄双摆杆、摆角放大机构-构件配置清单；
13、搅拌机机构；
14、切模机主执行机构Ⅰ；
15、冲压机主执行机构；
16、锻压机主执行机构运动学设计与分析；
17、重型插床主执行机构运动学设计与分析；
18、卡片穿孔机的送片机构；
19、搅拌机运动机构Ⅰ；
20、搅拌机运动机构Ⅱ；
21、曲柄摇杆型插床运动机构；
22、织布开口机运动机构；
23、压包机运动机构；
24、颚式破碎机运动机构；
25、冲压与送料机构；
26、水泵运动机构；
27、单缸汽油机；
28、内燃机运动机构；
29、起重机机构；
30、汽车雨刮运动机构；
31、摇杆滑块冲压机构与送料机构；
32、插床插削机构；
33、插齿机主传动机构；
34、刨床导杆机构。
