流体流线演示实验装置

流体流线演示实验装置

型号: TW-HY106
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 7776 个人关注过该产品
TW-HY106流体流线演示实验装置

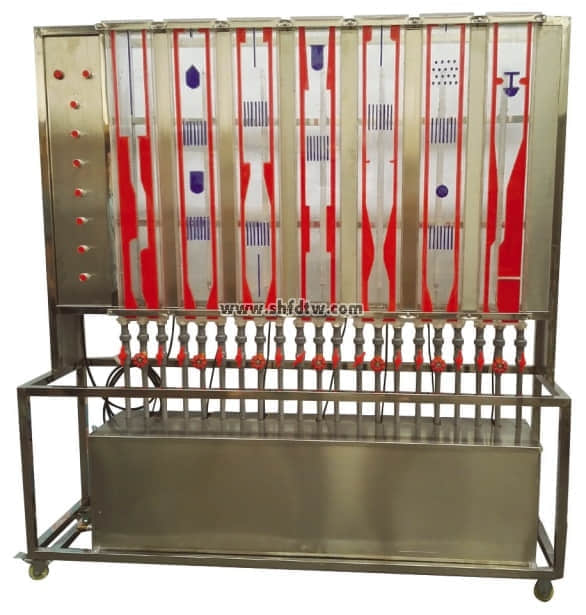

流体流线演示实验装置(图1)

装置特点

1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、本实验装置所有流动绕体均采用优质有机玻璃制作,绕体部分采用有色材料,观察部分采用透明材料,实验现象清晰,方便学生观察。
4、流动绕体类型多样:文丘里模拟,转角模拟,突扩突缩模拟、流线体及孔板模拟,圆形体及直线收尾体模拟,球阀全开模拟,具有良好的实验效果。
5、所有管件和框架均采用304不锈钢材质,进行精细抛光处理,体现整个装置的工艺完美性。
6、装置设计可360度观察,实现全方位教学与实验。

装置功能
1、观察流体流过不同绕流体的流动现象。
2、演示观察流量或进气量改变流场的变化情况。

设计参数
常压、常温操作。
液体流量:0-5m3/h。

公用设施
水:装置自带不锈钢水槽,实验时经离心泵进入实验导管并循环使用。
电:电压AC220V,功率1.0KW,标准单相三线制。
实验物料:清洁自来水。

主要设备
水泵为不锈钢离心泵:功率750W,最大流量7.2m3/h。
掺气量多少及气泡大小由掺气装置可调。
显示面尺寸:160×1000 mm,优质有机玻璃制作。
灯光照明,大小气泡随水流的流动过程均清晰可见。
器外罩及流场边界由色彩和谐的有机玻璃制作。
接触器、开关、漏电保护空气开关。
304不锈钢管路、水箱、管件及阀门。
304不锈钢仪表柜:测控、电器设备在实验架上。
304不锈钢材质框架1600*500*1800mm(长×宽×高)  带脚轮及禁锢脚。
