城市轨道交通地铁实训

信号基础设备综合练功台（IV型）

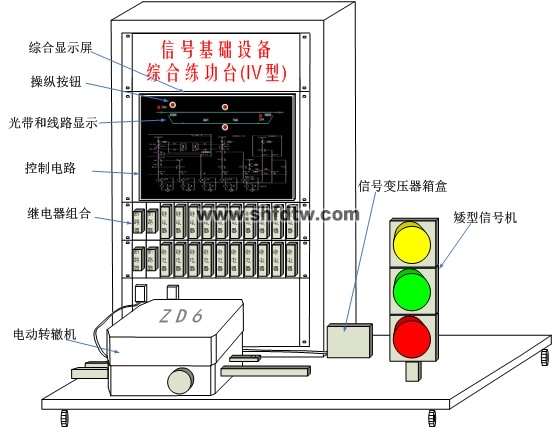

     信号基础设备综合练功台（IV型）由信号组合柜、道岔控制组合板、信号继电器、ZD6电动转辙机、矮型信号机、信号变压器、灯丝继电器、XB箱、线路及控制电路状态显示计算机、显示屏、多路数字量驱动采集模块、电源模块、断路器、练功平台车等设备组成。设备外观结构如下图所示。

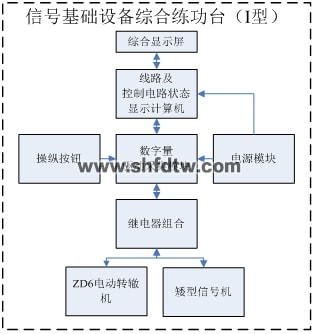

     信号基础设备综合练功台（IV型）通过道岔操纵按钮接通道岔控制电路，控制ZD6转辙机的定、反位的动作。在接通道岔启动电路时、转辙机转换到相应的位置并给出定/反位表示表示后，在综合显示屏上显示继电器线圈和接点状态，并勾通相应的表示电路，点亮对应的表示灯。当转辙机不到位或故障时，给出相应提示。通过操纵按钮接通信号机控制电路，控制各种信号显示的开放和关闭，并能在信号控制电路上显示相应的光带电路，反映继电器线圈、接点和电路的动作情况。当红灯灯泡断丝时给出断丝报警提示。通过轨道区段占用/出清模拟，平台各部件间接口如下图所示：

该环境还能进行道岔组合配线、导通试验、ZD6转辙机、信号机设备培训和教学。

序号	设备名称	规格	单位	数量
1	信号组合柜	定制，且需符合铁标要求	台	1
2	信号继电器	ZD6转辙机控制定型组合继电器	个	19
3	转辙机	ZD6电动转辙机	台	1
4	ZPW2000发送盒		套	1
5	ZPW2000接收盒		套	1
6	ZPW2000衰耗盒		套	1
7	ZPW2000电缆模拟网络盘		套	2
8	信号机及基础平台	铁路信号专用色灯信号机	套	1
9	信号变压器	BX-30	套	1
10	XB箱及基础平台		台	1
11	线路及控制电路状态显示计算机	定制	台	1
12	综合显示屏	高分辨率显示器	台	1
13	数字量驱动采集模块	多路输入输出	套	1
14	电源模块		套	1
15	断路器		个	2
16	练功平台车	定制	台	1
17	动作杆与表示杆间连杆		套	1
18	继电器座、盲板、机柜安装辅件		套	1
19	机柜配线（含连接器和电缆、配线等）		套	1

实物案例图

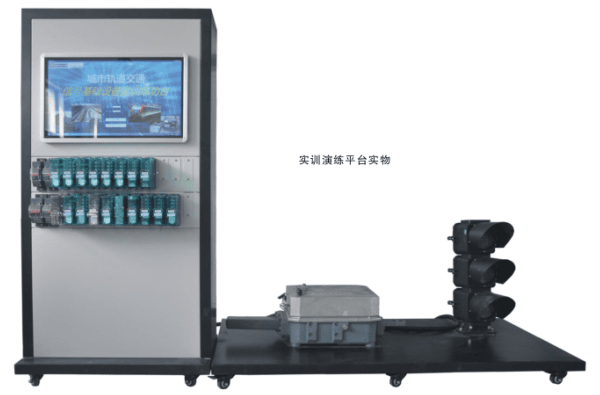

实训演练平台实物
