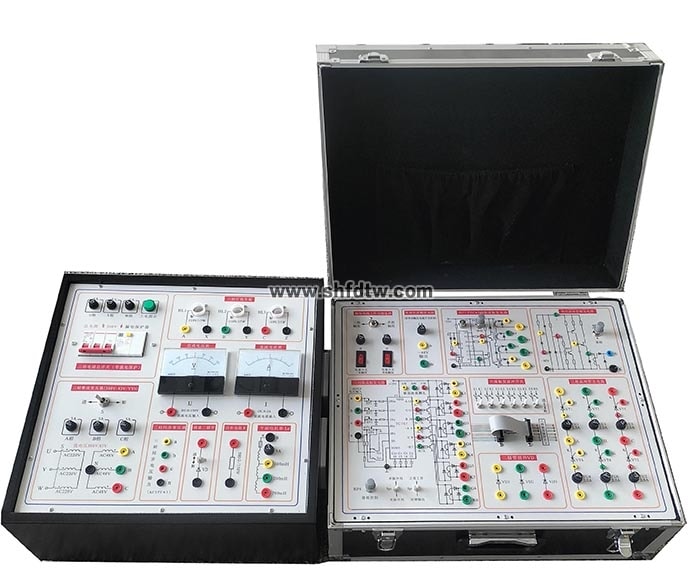

TW-X98型电力电子技术实验箱
一、设备特点
(1)实验箱采用组合结构,故结构紧凑、使用方便、功能齐全、综合性能好,能在一套装置上完成《电力电子技术》单、三相变流技术实验。
(2)实验装置占地面积小,节约实验室用地,无需设置电源控制屏、电缆沟、水泥墩等,可减少基建投资;实验装置只需三相五线的电源即可投入使用,实验室建设周期短、见效快。
(3)装置布局合理,外形美观,面板示意图明确、清晰、直观;实验连接线采用强、弱电分开的手枪式插头,两者不能互插,避免强电接入弱电设备,造成该设备损坏;电路连接方式安全、可靠、迅速、简便。
(4)三相电源设有漏电保护和接地保护装置,切实有效保护操作者的人身安全,为开放性的实验室创造了前提条件。
(5)组件面板分为三种接线孔,强电、弱电及波形观测孔,三者有明显的区别,不能互插。
(6)实验线路选择紧跟教材的变化,完全配合教学内容,满足教学大纲要求。
二、技术性能
(1)输入电压 三相五线制 380V±10% 50±1Hz
(2)工作环境 环境温度范围为-10~40℃,相对湿度≤85%(25℃),海拔≤4000m
(3)装置容量:≤0.5kVA
(4)外形尺寸:长×宽×高=1000 ㎜×400 ㎜×220㎜
三、设备构成
实验箱包含电源及负载仪表箱和单、三相触发及主电路实验箱。
电源及负载仪表箱由三相漏电保护器作为电源总开关,提供三相整流变压器一组,三相同步变压器一组,三相灯泡负载一组,300欧姆大功率电阻负载一组,平波电抗器(0,100mH,200mH,700mH)一组,实验箱右边提供2只单相86型电源插座,可为示波器和单三相触发实验箱供电。
单、三相触发及主电路实验箱:包含六路晶闸管主电路,三组二极管元件,BT33单结晶体管触发电路,TC785集成触发电路,三相集成触发电路及功放电路等。
提供6只5A/1000V的晶闸管,提供3只5A/1000V的二极管,每只晶闸管均设有保护装置,晶闸管可通过外加信号进行触发(留有触发脉冲输入接口),可更好的完成设计性实验;设有指针式直流电压表±150V一只。直流电流表±2A一只。
四、可完成的实验项目
(1)单相晶闸管触发(BT33触发)电路实验
(2)单相晶闸管触发(TCA785集成触发)电路实验
(3)三相晶闸管集成触发电路实验
(4)单相半波可控整流电路实验
(5)单相桥式半控整流电路;
(6)单相桥式全控整流电路实验
(7)三相半波可控整流电路实验
(8)三相桥式半控整流电路实验
(9)三相桥式全控整流电路实验
(10)单相交流调压电路;
(11)三相交流调压电路。
