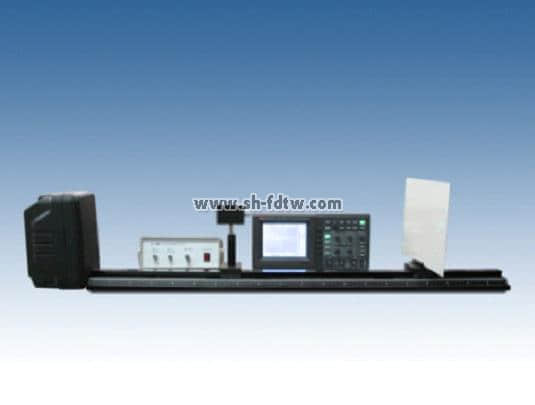

TWP-W131 声波测距实验仪

　　

备注：完成实验需另配存储示波器

　　测量距离的最直接的方法当然是用测量长度的量具（例如米尺）来量度。但是对于很远的距离或移动的目标（例如天上的飞机），这种方法显然是不现实的。为此，可以利用在观察者与目标物之间传播的波进行测量。

　　利用电磁波进行这种测量的即为雷达，利用声波进行这种测量的即为本实验仪要进行的声波测距。由于电磁波的速度极快（等于光速），因而它适宜于测量很远的距离和快速移动的目标物；声波测距的优点则是设备简单、方法易行，适宜于测量较近的移动较慢的目标物。

　　该实验仪实验现象明显、仪器可靠、测量方便。可以用于设计性研究性实验、演示实验以及普通物理实验。

　　应用该仪器可以完成以下实验：

　　1. 了解可闻声波测距的原理。

　　2. 根据声波在空气中的传播速度，通过示波器测量传播时间计算距离，并与导轨测量值进行比较。

　　仪器主要技术参数：

　　1. 方波频率（可调）： 1 — 20Hz

　　2. 音箱功率： 20W

　　3. 拾音器电源： 12V

　　4. 导轨长度： 1m ，分辨率 1mm

　　5. 反射板尺寸： 200mm*300mm
