城市轨道交通地铁实训

信号基础设备综合练功台（I型）

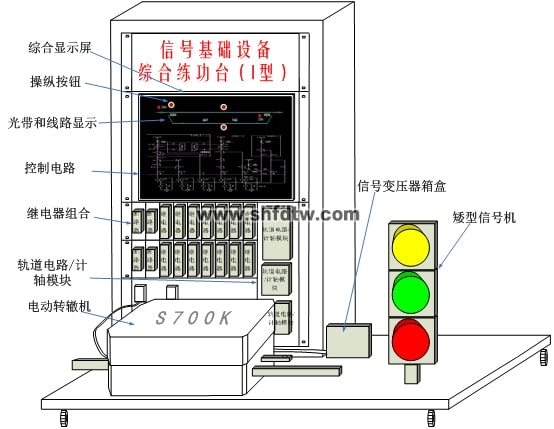

     信号基础设备综合练功台（I型）由信号组合柜、道岔控制组合板、信号继电器、S700K三相交流电动转辙机、轨道电路发送盒、接收盒、衰耗盒、电缆模拟网络盘或计轴主机、计轴磁头、矮型信号机、信号变压器、灯丝继电器、XB箱、线路及控制电路状态显示计算机、显示屏、多路数字量驱动采集模块、电源模块、断路器、练功平台车等设备组成。设备外观结构如下图所示。

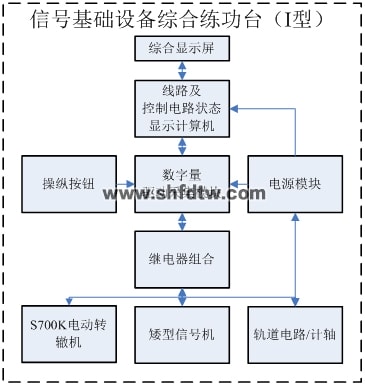

     信号基础设备综合练功台（I型）通过道岔操纵按钮接通道岔控制电路，控制S700K转辙机的定、反位的动作。在接通道岔启动电路时、转辙机转换到相应的位置并给出定/反位表示表示后，在综合显示屏上显示继电器线圈和接点状态，并勾通相应的表示电路，点亮对应的表示灯。当转辙机不到位或故障时，给出相应提示。通过操纵按钮接通信号机控制电路，控制各种信号显示的开放和关闭，并能在信号控制电路上显示相应的光带电路，反映继电器线圈、接点和电路的动作情况。当红灯灯泡断丝时给出断丝报警提示。通过轨道区段占用/出清模拟，采用真实轨道电路发送、接收、衰耗模块设备或计轴主机和磁头，在综合显示屏上显示轨道相关状态，在轨道状态发生变化时并勾通相应的表示电路，点亮对应的表示灯。平台各部件间接口如下图所示：

该环境还能进行道岔组合配线、导通试验、S700K转辙机、轨道电路/计轴、信号机设备培训和教学。

序号	设备名称	规格	单位	数量
1	信号组合柜	定制，且需符合铁标要求	台	1
2	信号继电器	S700K转辙机控制定型组合继电器	个	19
3	转辙机	S700K三相交流电动转辙机	台	1
4	信号机及基础平台	铁路信号专用色灯信号机	套	1
5	信号变压器	BX-30	套	1
6	XB箱及基础平台		台	1
7	线路及控制电路状态显示计算机	定制	台	1
8	综合显示屏	高分辨率显示器	台	1
9	数字量驱动采集模块	多路输入输出	套	1
10	电源模块		台	1
11	断路器			8
12	练功平台车	定制	台	1
13	动作杆与表示杆间连杆		套	1
14	继电器座、盲板、机柜安装辅件		套	1
15	机柜配线（含连接器和电缆、配线等）		套	1
