电子技术及单片机应用综合实训设备

所属栏目:公司动态 点击数量:5821

电子技术及单片机应用综合实训设备

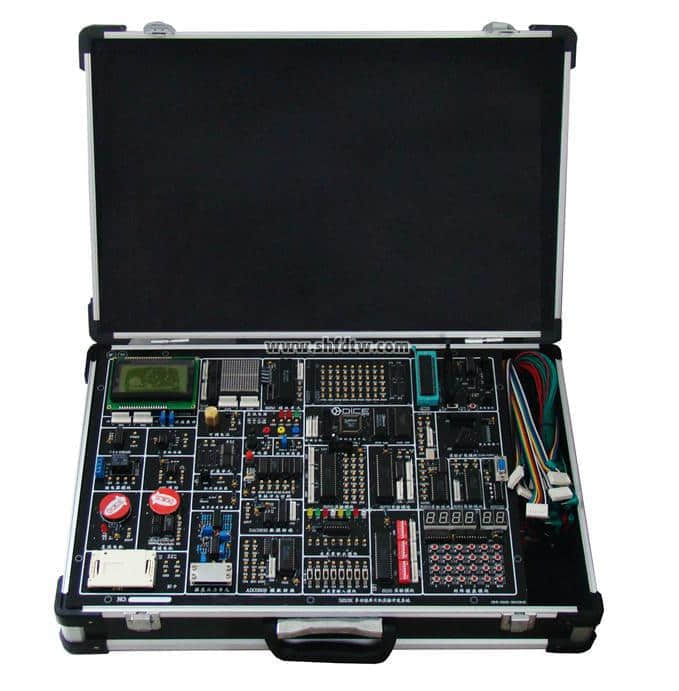

电子技术及单片机应用综合实训设备(图1)

DAQ数控式创新实验平台,是将一些复杂的例如交通灯控制系统、四层电梯控制系统、刀库捷径选择等实验通过当前流行的二维动画技术制作出来,借助PC要资源,仿真实物的控制系统。通过USB接口电路,实现CPU(单片机)对虚拟被控对象的控制和双向通信。该实验平台形象生动、可操作性强、可实现复杂的闭环控制,大大提高学生的学习兴趣和创新思维。与传统的实物模型相比:性价比高、无需后续的保养和维修、使用安全方便。目前该创新实验平台有15个典型的系统实验。


您只要致电:021-55884001(袁经理)

我们可以解答 多功能单片机开发系统实验箱 的相关疑问!

我们可以帮您推荐符合您要求的 多功能单片机实验箱,单片机教学设备开发系统 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-38-1056-1.html


功能模块独立

根据我们多年来的开发经验,和取听广大用户的建议,此款开发板采用新理念——各功能模块独立,互不干扰,减小初学者编程误区。板载丰富的实验硬件资源和接口,并对外全部开放I/O口,既可简单的使用短路帽进行默认的资源连接(方便初学者直接使用),也可以取下短路帽后采用杜邦线连接单片机的任意I/O口线,轻松搭建自己的电路。配合本公司精心编写的大量C语言实验例程,可使用户快速掌握单片机原理及其实用接口技术。

   支持多种CPU开发实验

配置单片机实验主机板,配51、AVR、PIC、MSP430、ARM、STM32等多种CPU核心板,从而实现对各种芯片的支持扩展,最终实现支持常见主流MCU达几十种甚至数百种之多。

功能与结构:

(一)实验台部分:

1、工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)

2、装置容量:200VA

3、重量:100Kg

4、外形尺寸(cm):160×75×150

5、电源

  5.1电源输入:工作电压220V±5%(50Hz),输入时指示灯亮。
  5.2电源输出:有保险丝和漏电保护开关二级保护功能。
   A组:低压交流电压3-24V分七档可调,输出电流1.5A。
   B组: 二组互相独立的0-30V直流稳压电源,内置式继电器自动换档,多圈电位器连续调压,输出电流2A,具有预设式限流保护功能。
   C组:低压直流稳压电源,电压+5V,+14V。
   D组:单相市电输出,供用户自备仪器使用。
6、函数发生器
  6.1波形:输出正弦波、三角波、方波。
  6.2频率范围:5Hz-550KHz,有频率表指示。
7、七段译码器及对应译码显示数码管。

8、单片机硬件结构及配置:
