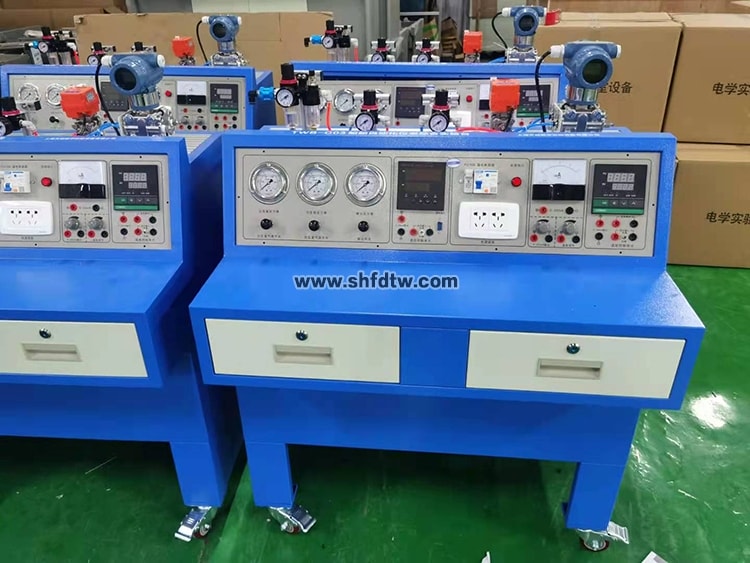

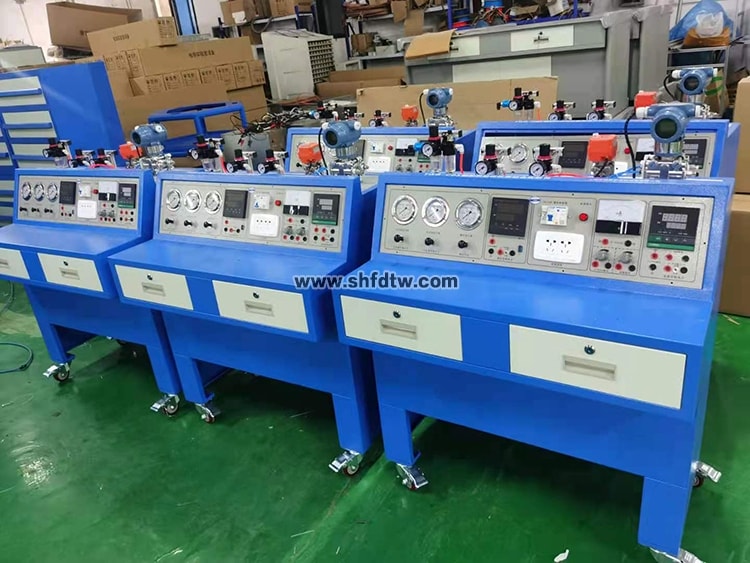

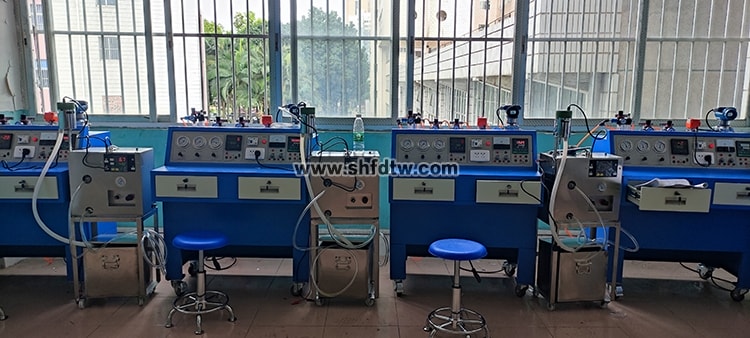

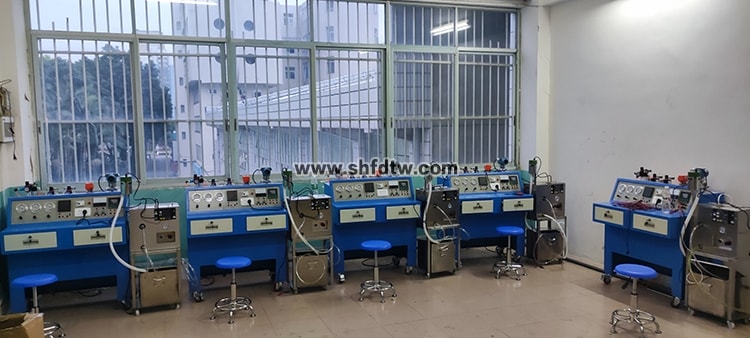

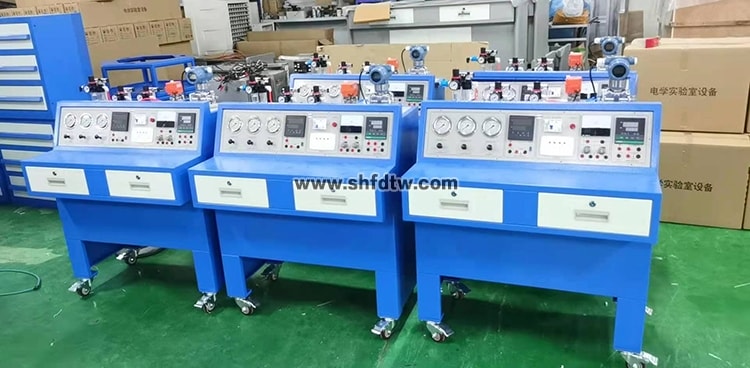

TWB-C03船舶自动化仪表综合实验台
一． 自动化仪表实验台的组成
仪表实验台：台内放置电动差压变送器实验模块、电动PID控制器模块 温度传感器实验模块、温度调节器实验模块、锅炉水位调节实验模块、、显示仪表实验模块；台上提供电源（220VAC，24VDC）、气源（0.14MPa）、电压表(0～30VDC)、电流表(0～30mA)；配相应的指示灯和插座。台面设置供电开关需带漏电保护。
二． 自动化仪表实验台实现的功能
（1）滤器放残及气压调节，提供标准压力源信号（0.14MPa 和 0.02-0.1MPa 等）；
（2）典型控制回路的电动系统图分析与连接；
（3）电动差压变送器的调节和性能试验，掌握零点-量程-正迁移/负迁移调节方法及维护管理要点；
（5）压力开关（双位式压力继电器）试验：设定上下限参数和幅差进行双位式调节、参数越限报警，模拟锅炉水位控制、蒸汽压力控制、压力水柜液位控制、空压机控制等功能；掌握压力继电器的设定方法及 维护管理要点；
（6）数字式 PID 控制参数调节，针对液位、温度，实现电动 P、电动 PI、电动 PD、电动 PID 的控制规律试验；
（8）信号采集板集中采集信号用于编程并送入触摸屏，可接收各种传感器信号；
（9）触摸屏显示 PID 调节回路图及调整曲线：根据 PID 控制器设定值，P、I、D 参数调节值的不同，直观显示不同调节特性；显示经信号采集版接收的各种信号。
（10）用于仪表和传感器试验与校准的多源信号发生器：电压信号：0-30V，0-25mV，0-100mV；电流信 号：有源和无源 0-25mA，4-20MA；热电偶：K、E、J、T、R、B、S、N；热电阻：PT100；电阻：电阻信号。
（11）船舶自动化仪表实验台满足三管轮要求基础上，兼顾大管轮培训传感器校准。
（12）船舶自动化仪表实验台尽可能为大管轮培训传感器校准项目预留空间。
三、主要技术参数
1、仪表实验台
（1）钢质、台面不小于1400×1400×600mm，后侧置高于台面300mm左右的斜面，便于布置各种辅助仪表等设备,包括0～0.1MPa压力表，4～20mA电流表，0.7MPa的气源压力表，24VDC100W模块。台内置模块的抽屉，方便替换和放置。4个脚安装带制动的万向滑轮，便于实验台移动。
（2）供电需要配一个带漏电保护的断路器，配三眼220V插座2个，电源指示灯1个，
（3）每个实验台配所需工具一套和万用表。
2、电动差压变送器实验模块
（1）配电容式电动差压变送器（检测量程0.3MPa）1个，带不锈钢三阀组，另配带压力表的减压阀2个，其压力可调范围为0.3MPa，自带的压力显示表精度在1级以上。
3、温度传感器实验模块
（1）配温度传感器实验模块，自带加热器（加热器功率小于500W）、温度显示、温度控制、热敏电阻、船用结构形式的PT100和热电偶。
（2）提供实验接线，现场接到传感器实验模块对应位置上，配套的接线数为实际使用的2倍以上。
4、显示仪表实验模块
（1）温度和压力显示仪表各1个，配温度可受（0～100℃）控的热源，配减压阀以提供气压源（0～0.6MPa），另配自带压力传感器的智能显示仪表1个。
（3）提供实验接线，现场接到传感器实验模块对应位置上，配套的接线数为实际使用的2倍以上。
5、信号采集主板
信号采集板用途：采集试验信号送入触摸屏，观察 PID 工作曲线，能兼顾大管轮传感器及校准设备培训。
四、1台实验台设备配置清单及功能要求
序号 | 名称 | 功能要求 | 数量 | 单位 |
1 | 实验工作台 | 1400×700×1200mm | 1 | 台 |
2 | 数字 PID 控制器 | 万能输入型，具有变送输出功能 | 1 | 个 |
3 | 电动差压变送器 | 1000mmH2O,4-20mA，数字显示 | 1 | 个 |
4 | 压力开关 | 船用 | 1 | 个 |
5 | 数字压力开关 | 0-1MPa，4-20mA 输出 | 2 | 个 |
6 | 数字压力开关 | 0-100KPa，4-20mA 输出 | 1 | 个 |
7 | 压力表 | 轴向安装，φ56.5，1MPa | 1 | 个 |
8 | 压力表 | 轴向安装，φ29,0.2MPa | 2 | 个 |
9 | 进气节流阀 | 流量特性：0-300L/min | 1 | 个 |
10 | 排气节流阀 | 流量特性：0-200L/min | 1 | 个 |
11 | 2 位 5 通阀 | 面板安装拨动选择 | 1 | 个 |
12 | 自锁快速接头 | 快速自锁接头 | 3 | 个 |
13 | 精密调压阀 | M12 面板安装,带支架 | 6 | 个 |
14 | LED 数字显示表 | 数字指示 | 2 | 个 |
15 | 导轨安装插座 | 5 孔，220V | 1 | 个 |
16 | 电源插头 | 3 孔，10A | 1 | 个 |
17 | 指示灯 | 工业品牌 | 3 | 个 |
18 | 空气开关 | 2P10A | 3 | 个 |
19 | 选择开关 | 拨动、双位 | 1 | 个 |
20 | 精密电位计 | 试验缸套水温度调节 | 2 | 个 |
21 | 缸套水控制显示板 | 显示数字 PID 主机缸套水控制流程 | 1 | 个 |
22 | 锅炉水位控制显示板 | 显示气动差压变送器和电动差压变送器锅炉 水位控制管路连接 | 1 | 个 |
23 | 温度 PID 控制仪表 | M96*96 | 1 | 个 |
24 | 固态继电器 | 2000W | 1 | 个 |
25 | 温度传感器 | 0-400°C | 1 | 个 |
26 | 教学资源 | 配套船舶控制系统技术教学系统应所有的教材，内容丰富并可随意调取。 1、提供开发单位“船舶控制系统技术多媒体课件教学系统”著作权证书复印件加盖单位公章； 2、提供开发单位“授权书”原件并盖公章； 3、为了教学的统一性要求船舶控制系统技术多媒体课件教学系统与实训装置是同一个生产商！ (包含以下内容): 1、 实验设备说明书（电子版1套和纸质版10套）； 2、 实验台各个功能实现演示课件或视频一套。 |
