C8027型 无级变速器拆装翻转台架

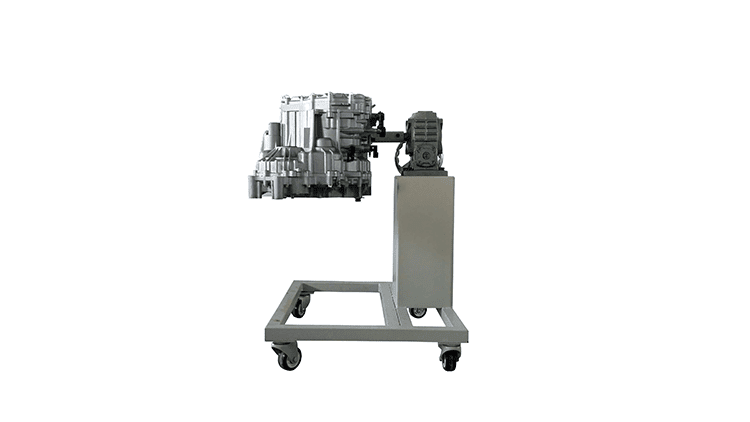

无级变速器拆装翻转台架(图1)

一、功能简介

1.采用 翻新 本田飞度 CVT无级变速器总成(附件齐全,易于拆装),并装在专用翻转架上。

采用减速翻转机构,可使变速器旋转任意角度,并能任意位置锁止,便于学生从不同的角度进行拆卸和装配。

2.底部放置接油盘,便于小零件或螺丝的集中存放。

3.翻转架采用了高强度的钢结构焊接,表面经喷涂工艺处理。翻转架底部带有自锁脚轮,可移动式,方便教学。



二.技术规格

设备外形:1000×600×1100mm (长×宽×高)

颜色:7032

钢管:40*40*3mm

万向脚轮

前二只万向带锁止功能脚轮

2后二只万向脚轮

脚轮与台架用M6*4螺丝固定,方便设备维修与维护。

脚轮:60mm×50mm(直径×宽度)

脚轮支撑:1.0T

减速机:MOPA70;1:70



二、基本配置(每台)

序号

名       称

规格型号

单位

数量

1

CVT变速器总成

附件齐全,易于拆装





套

1

2

拆装翻转架(带自锁脚轮装置),带立柱钢管200*200*5mm;

950×680×850mm(长×宽×高),带减速机,可做轴向任意角度的翻转和静止。

台

1

3

大面积接油盆

660×590×35mm(长×宽×深)

个

1

4

减速机构(带摇手盘等附件)


套

1
