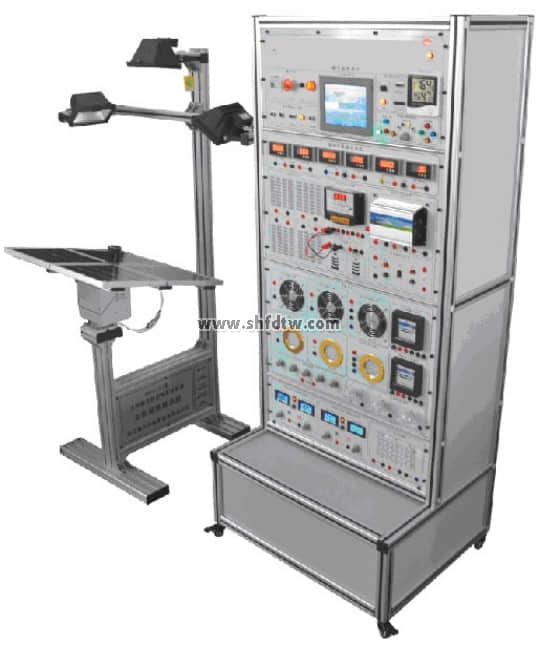

TW-SNY53太阳能光伏发电实验装置（柜式）
该实验平台应由太阳能电池组件、自动跟踪系统、模拟光源蓄电池组件、环境监测系统、太阳能控制器、太阳能发电逆变系统、太阳能应用负载系统组成，各系统采用模块化设计。
（1）自动跟踪逐日系统，采用光强自动跟踪控制和手动控制两种控制方式，实现太阳能电池板全自动跟踪。
（2）太阳能跟踪系统开放化，提供各种实训，加强学生动手能力。
（3）太阳能电池板工作环境监控，更接近实际工业级运用中太阳能电池板的使用。
（4）采用多块工业级太阳能电池板，可进行串、并联组合，模仿KW级光伏发电系统的太阳能电池板系统组建。
（5）太阳能路灯是目前光伏较为广泛的应用，专门设计高效LED节能路灯，可直接用于实验室夜间照明。
（6）全套整体结构采用工业铝型材和双面白高密度板设计。
（7）产品面板采用环氧树脂面板制作，防止长时间变形。
实训柜尺寸：800X600X1800mm
光伏台尺寸：1400X800X1600mm
太阳能光伏发电应用平台技术参数
一、太阳能电池板
太阳能电池板采用阵列组装形式，主要采用4块（或更多）小型太阳能电池板组建，可实现太阳能电池板的并接方
式和串接方式，进而提供大电流或大电压的两种太阳能电池板组网方式。
◎ 输出功率：4*10W
二、自动跟踪单元
◎ 跟踪方式：双轴全自动跟踪◎ 精度：±0.5° ◎ 水平回转角度：360° ◎ 俯仰角度：180°
三、含有电压表、电流表、温度表及湿度表、时钟、闹钟等
四、蓄电池容量至少10Ah、电压12V
五、环境监测模块技术指标：含有照度计、温度表、湿度表，单片机时钟系统，实现时间的显示和设置
六、8寸触摸屏显示系统状态：
◎太阳能控制器（带报警功能）
◎输入电压、电流、功率的数据显示及动态曲线显示
◎输出电压、电流、功率的数据显示及动态曲线显示
◎单相逆变器：输出电压、电流、功率、用电量的数据显示及动态曲线显示; 输出频率显示
◎蓄电池：电压数据显示及动态曲线显示
◎环境监测：温度、湿度、照度显示
◎光照强度动态曲线显示，自动切换量程：225Lx、2250Lx、22500Lx和225KLx（225000Lx）
七、正弦波逆变器太阳能发电逆变器模块：100w
八、太阳能控制器技术指标：（12V/24V自动切换系统）
1. 具有过充、过放、短路、过载保护、独特的防反接保护等全自动控制各种保护均不损坏器件
2. 控制方式：充电为PWM脉宽调制
控制器主要功能：
◎ 太阳能电池板工作状态（欠压、运行） ◎ 蓄电池工作状态（过充、过放、充电）
◎ 蓄电池电量指示（25%，50%，75%，100%） ◎ 输出模式设置（普通，光控，时控，光控+时控）
◎ 蓄电池充电电流，电压监测。
九、负载单元
◎ DC12V直流负载五组。（感性负载3组，阻性负载2组）
◎ AC220V交流负载四组。（感性负载1组，阻性负载3组）
◎ 0-30V、0-5A的可调恒压恒流稳压电源
◎ 可调电阻箱技术参数：阻值范围：10欧-99.99K
◎ USB接口电压输出：可为电子设备提供5V
可完成实验内容
实验一太阳能电池板特性实验系列
1-1、电池板开路电压测试实验
1-2、电池板短路电流测试实验
1-3、电板I-V特性测试实验
1-4、电池板输出功率计算实验
1-5、电池板填充因子计算实验
1-6、电池板转换效率测量实验
1-7、开路电压与相对光强的函数关系
1-8、短路电流与相对光强的函数关系
1-9、电池板P-V特性测试实验
1-10、电池板暗伏安特性测试实验
1-11、组件输出特性测试实验
1-12、串联电阻对填充因子的影响测试
1-13、并联电阻对填充因子的影响测试
1-14、电池光谱特性测试实验
1-15、电池板的串联开路电压测试实验
1-16、电池板的串联短路电流测试实验
1-17、电池板的并联开路电压测试实验
1-18、电池板的并联短路电流测试实验
1-19、负载特性测试实验
实验二太阳能自动跟踪实验系列
2-1、逐日系统原理实验
2-2、太阳光跟踪定位传感器原理实验
2-3、环境对光伏转换影响实验
2-4、跟踪控制器操作实验
2-5、太阳能光控跟踪实验
2-6、太阳能光控-时控跟踪实验
2-7、电池组件环境监测实验
实验三太阳能蓄电池控制器实验系列
3-1、太阳能蓄电池充电控制实验
3-2、控制器充放电保护实验
3-3、蓄电池电压、电流测试实验
3-4、蓄电池电量估测实验
3-5、控制电池电流流入、输出实验
3-6、控制器环境温度测量实验
3-7、控制器光控-时控输出实验
实验四太阳能应用实验系列
4-1、太阳能交、直流风扇实验
4-2、太阳能路灯实验
4-3、太阳能警示灯实验
4-4、太阳能充电器实验
4-5、太阳能可变阻抗负载实验
实验五太阳能负载实验系列
5-1、输出电流实验
5-2、输出功率实验
5-3、在不同恒压状态下电流特性
5-4、在不同恒流状态下电压特性
实验六太阳能光伏逆变器实验系列
6-1、逆变器的工作原理分析实验
6-2、输出电压、电流测试实验
6-3、输出功率的估算实验
6-4、过载或短路保护演示实验
6-5、输入电压防反接演示实验
6-6、输入电压范围测试实验
6-7、转换效率计算实验
