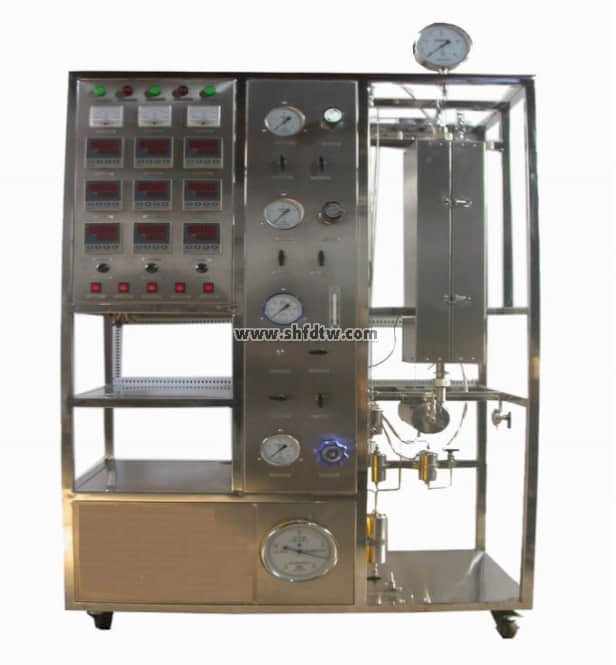

TW-GY308气固相固定床催化反应实验装置
探索催化反应的奥秘：TW-GY308气固相固定床催化反应实验装置
在职业教育的实验室里，一台设计精巧的设备往往能架起理论与实践的桥梁。
在化工专业实验教学中，气固相固定床催化反应装置是不可或缺的教学工具。今天，我将为大家详细介绍TW-GY308气固相固定床催化反应实验装置，这款在众多职业院校广泛应用的教学设备，它能够帮助学生直观理解催化反应原理，掌握化工生产工艺的关键环节。
装置概述与教学价值
TW-GY308气固相固定床催化反应实验装置是专门为职业院校化工类专业学生设计的教学仪器。它模拟了工业生产中常见的气固相催化反应过程，通过直观的实验操作，使学生能够将理论知识与实践应用紧密结合。
在化工生产过程中，固定床反应器广泛应用于加氢、脱氢、氧化、烃化、芳构化、氨化等反应。掌握固定床反应器的操作与优化方法，是化工专业学生必备的专业技能。而TW-GY308装置正是为了培养学生的这项能力而设计的。
装置结构与技术特点
核心反应系统
TW-GY308装置的核心部件是小型管式固定床反应器，通常采用316L不锈钢材质，内径φ20mm，长度约550mm。反应器内可装填5-30ml催化剂，适用于不同规模的教学实验。
反应器配备三段加热炉，采用开启式设计，最高使用温度可达900℃。这种设计不仅保证了反应温度的均匀分布，还方便学生观察反应器内部情况，理解温度对反应速率的影响。
进料与预热系统
装置配置了两路气体管路和液体进料系统。气体流量通过质量流量控制器精确控制，流量规格通常为200ml/min，精度达到±1% F.S.。液体进料则采用蠕动泵，流量范围通常在0.2-10ml/min之间，确保进料的准确性与稳定性。
液体原料进入系统后，首先进入预热器进行汽化。预热器内径φ10mm，长度250mm，内部设有防返混及防沟流装置，确保物料均匀混合并完全汽化后再进入反应器。
产物分离与检测
反应后的产物经过冷凝器冷却后进入气液分离器，实现气液两相的分离。分离后的气体通过湿式气体流量计计量，学生可以准确记录气体产物的体积，计算反应转化率。
教学应用场景
TW-GY308装置在化工实验教学中应用广泛，主要涵盖以下方面：
催化剂性能评价
学生可以通过该装置进行催化剂筛选、评价及寿命测试。例如，比较不同催化剂对同一反应的催化效果，或者研究同一催化剂在不同反应条件下的活性变化。
反应条件优化
通过调整反应温度、压力、物料比例等参数，学生可以研究反应条件对转化率的影响，掌握化工过程优化的基本方法。例如，在加氢反应中，学生可以研究温度对反应速率的影响，确定最佳反应条件。
反应动力学研究
该装置还可用于反应机理及反应动力学研究，帮助学生理解反应速率与浓度、温度之间的关系，掌握动力学数据的测定与处理方法。
实验教学示例
以常见的催化加氢反应为例，使用TW-GY308装置进行实验通常包括以下步骤：
催化剂装填：学生准确称量一定量的催化剂，小心装填到反应器中，确保床层均匀。
系统检漏与置换：开启气体管路，用惰性气体置换系统内的空气，确保反应在安全环境下进行。
升温与稳定：启动加热系统，逐步升高至预设反应温度，并稳定一段时间。
进料与反应：开启液体进料泵，将原料送入系统，开始反应。
产物收集与分析：定时收集气液分离器中的产物，进行组成分析。
数据处理：根据分析结果，计算转化率、选择性等关键指标。
通过这一系列操作，学生不仅掌握了固定床反应器的操作技能，还培养了数据处理和结果分析能力。
安全与环保特性
TW-GY308装置设计了多重安全保护措施，包括反应条件高低限联锁报警、紧急停车按钮等，确保实验安全进行。同时，装置采用封闭系统，有效避免有害物质泄漏，符合现代化工环保要求。
工程化理念培养
该装置的另一大特点是工程化标识系统，包括设备位号、管路流向箭头及标识、阀门位号等。这些细节使学生提前熟悉工业环境，培养工程化思维，为未来就业打下坚实基础。
结语
TW-GY308气固相固定床催化反应实验装置作为职业院校化工专业的重要教学工具，不仅帮助学生理解催化反应的基本原理，更培养了他们的工程实践能力和安全意识。
在化工技术日益发展的今天，这种理论与实践相结合的教学方法，无疑会为行业培养出更多高素质的技术技能人才。
希望通过本文的介绍，能让各位同学对该装置有更全面的了解，在今后的实验教学中更好地利用这一设备，提升自己的专业能力与综合素质。
