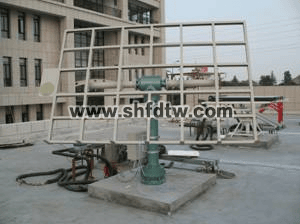

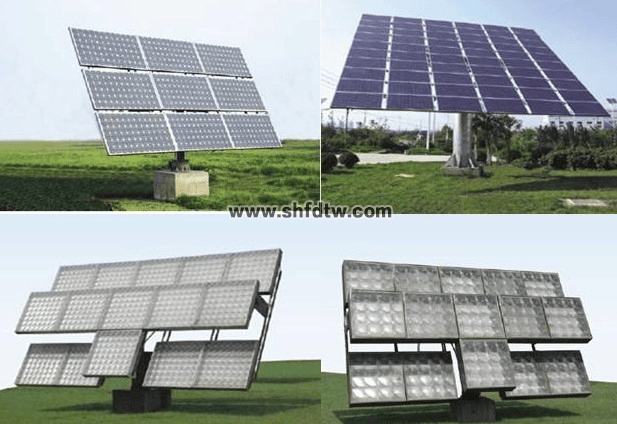

TW-SNY76 全自动太阳跟踪试验台(高精度太阳跟踪系统)
一、简介
全自动太阳跟踪试验台(高精度太阳跟踪系统)是针对太阳能产品测试，研究，试验，老化等高效率阳光聚集 的装置，整个跟踪过程全部采用微机控制，并使用光传感器与天文定位跟踪两种模式，可 以自动根据天气状况在两种模式之间切换。无论哪种模式下，都可以实现高精度的太阳跟踪。系统还可根据实验要求，与太阳入射角或方位角成要求角度进行定位跟踪，同时该试 验台安装聚光器后，可构成线性聚光与球型聚光的跟踪装置，将太阳光功率提高数十倍， 是太阳能行业的理想实验应用平台。
二、性能原理介绍：
系统应用角度传感器与四象限光平衡传感器等方面技术可以自动跟踪太阳运转，使太阳光 垂直照射到试验台面，保证跟踪架上产品获得*大太阳辐射能量，同时系统采集太阳辐射 强度，环境风速，温湿度等指标，在大风或无阳光时自动保护，以保证在各种气候条件下 的稳定运行。
系统由底座、产品试验台架、丝杠、齿轮箱，电机，电脑控制器，传感器，电源等部分组 成。系统跟踪软件按照太阳运动轨迹与光追踪相结合方式运行。采用二维自动跟踪方式（ 跟踪太阳由东向西），太阳赤纬角跟踪自动调整（系统自动显示当地的太阳赤纬角，）， 该功能可实现全天侯自动对太阳的实时追踪。
三、技术指标及特点：
1.系统采用微机控制技术，可与太阳入射角成（0—90度）或方位角（0—180度）自动跟踪。
2.跟踪系统设有多路传感器，可记录跟踪过程的运行数据（二维角度，辐射强度，环境温湿度，风向,风速，时间等）
3.跟踪精度:4小时小于±1.5°；
4.承载物体重量:小于 600Kg；
5.支架采光面积(承载物体尺寸):3*3米；
6.速率 :2.50º/sec；
7.加速度 到7.5º/sec² ；
8.水平运行角度（太阳方位角）：0～360度；
9.垂直调整角度（太阳赤纬角）：-45度～+45度；
10.适应传动方式：丝杠、齿轮，等传动方式；
11.系统重量：450Kg；
12.电机功率：小于20W ；
13.传感器参数：
测量要素 | 通道数 | 测量范围 | 测量精度 | 分辨率 | 其它 |
环境温度 | 1路 | -40～70℃ | ±0.2℃ | 0.1℃ | 配套防辐射通风罩 |
环境湿度 | 1路 | 0～100% | ±2%RH | 0.1%RH | 配套防辐射通风罩 |
角度传感器 | 2路 | 0～360度 | ±0.05度 | 0.1度 | |
光跟踪传感器 | 1路 | 0～180度 | ±0.1度 | 0.5度 | (配合日晷，测量方位(上,下,左,右) |
太阳总辐射 | 1路 | 0～2000W/m2 | 小于5% | 1W/m2 | 测量水平面太阳能量 |
环境风速 | 1路 | 0～60米/秒 | ±0.3米/秒 | 0.1米/秒 | |
环境风向 | 1路 | 0～360度 | ±3度 | 1度 |
14.电源：输入电压 220VAC/50Hz 良好接地；平均功耗 <50W；
15.运行环境：温度：-30～60℃； 湿度：小于95%RH；室外全天候条件运行；
16.太阳跟踪控制器：该控制器采用高性能微处理器为主控CPU，大容量数据存储器，工业控制标准设计，防震 结构，大屏幕液晶显示屏，轻触薄膜按键，适合在恶劣工业环境使用，显示太阳辐射强度 ，环境温湿度，跟踪角度，真太阳时间，太阳赤纬角，运行方式等方面数据。
17．TZG-2型全自动太阳跟踪试验台系统管理软件一套。在windows2000以上环境即可运行，检测数据自动存储（存储时间可以设定），在室内微 机上可对现场的跟踪状态进行监测，并可设定控制。
18．球形聚光器：
A．跟踪系统正对太阳后，在焦点处成直径0.3米的光点，功率是太阳的5倍以上（可根据 要求加大功率）。
B．光反射罩尺寸：直径：3米，材料：钢铝合金材料，镀有反光层 ，重量：50KG
19．线形聚光器：
A．跟踪系统正对太阳后，在焦点处成长2米，宽0.1米的光斑，功率是 太阳的几倍以上（可根据要求加大功率）。
B．光反射罩尺寸：3米*1米*0.8米，材料：钢铝合金材料，镀有反光层，重量：70KG

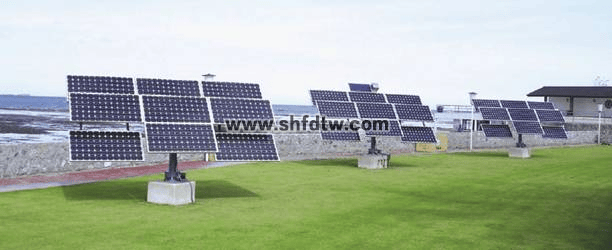

四、安装方法：
选择四周无太阳遮挡空旷场地，建立1米*1米*1米水泥基础（特殊可根据要求设计）也可放在楼顶，现场具有交流220V电源即可。
LG-JX03型 全自动太阳跟踪试验台(高精度太阳跟踪系统)配置
序号 | 名称 | 型号 | 数量 | 单位 |
1 | 全自动太阳跟踪试验台 | TZG-2 | 1 | 台 |
2 | 太阳总辐射表 | TBQ-2 | 1 | 台 |
3 | 环境温湿度传感器（带防辐射罩） | PTWD-2AF | 1 | 只 |
4 | 数字风速传感器 | EC-9S | 1 | 台 |
5 | 数字风向传感器 | EC-9X | 1 | 台 |
6 | 光跟踪传感器 | TBQ-ZG1 | 1 | 台 |
7 | 太阳跟踪控制器 | TZG-KZ1 | 1 | 台 |
8 | 全自动太阳跟踪试验系统软件 | TZG-2 | 1 | 套 |
9 | 传感器连接电缆及安装配件 | 标准配置 | 1 | 套 |
10 | 球形聚光器（选配） | QJG-1 | 1 | 台 |
11 | 线形聚光器 （选配） | QJG-2 | 1 | 台 |
