液压元件拆装实训装置
液压元件拆装实训装置：把“纸上谈兵”变成“真枪实干”
从教这些年，我越来越深刻地体会到，液压传动这门课，光靠在黑板上画原理图、在PPT里看剖面动画，学生始终是隔着一层纱的。你问他溢流阀的工作原理，他能背得滚瓜烂熟，可你把一个先导式溢流阀拆散了摆在他面前，让他说出哪个是主阀芯、哪个是先导阀座、调压弹簧装在哪儿——十有八九就抓瞎了。这就是典型的理论和实操脱节。
直到我们把液压元件拆装实训装置引进实训室，这种情况才真正得到改观。
实训装置的基本构成与技术规格

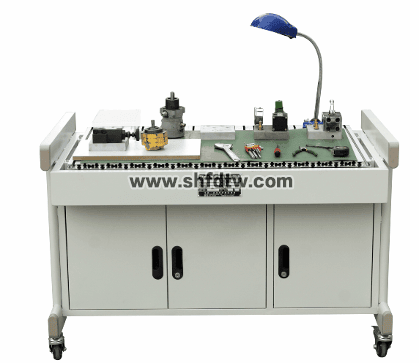

我们学校配备的这款TW-QY26型液压元件拆装实训装置，说实话第一次见到的时候，我觉得它就是个结实点的工作台。但仔细一看配置，确实是为教学量身定做的。整套装置外形尺寸约1400mm×700mm×820mm，桌面采用高绝缘、高强度、耐高温的高密度板，下方设有两个抽屉用来存放拆装工具，底部还有元器件储存柜，所有东西归置得明明白白。
实训桌上铺设了防静电皮垫，拆装时既能减小碰撞噪音，也能保护元件和桌面。台面上还配了小元器件盒——这个细节特别实用，以前学生拆小零件总是丢三落四，有了这个盒子，弹簧、钢珠这些小东西就不容易找不到了。另外还配了一块拆装垫块，防止直接敲击损坏桌面。桌面上有机床台灯和交流电源插座，光线不好的时候也能看清每一个零件。
配置清单：一套能“拆”出真功夫的家当
这套装置最实在的地方，就是它配备的液压元件种类非常齐全，基本上覆盖了液压传动课程里所有核心元件。
动力元件方面，配有齿轮泵（BB-B6）、柱塞泵（5MCY-1）和叶片泵（YB1-10B）各一台。三种泵的结构特点完全不同，学生拆一遍就能直观地理解为什么齿轮泵适合低压场合、柱塞泵为什么能承受高压。
控制元件方面，配置就更丰富了——直动式溢流阀（P-B10）和先导式溢流阀（Y-10B）各一只，学生可以对比着拆，看看先导式溢流阀多出来的先导阀部分到底起什么作用；减压阀（DR10-4-5X10Y）一只；节流阀（DVP6）和调速阀（2FRM5-31B/15QB）各一只；液控单向阀（SV10PA1-30）一只；还有三位四通换向阀（4WE6E61B/CG24N9Z5L）一只。执行元件方面，配了一只单杠双作用液压缸（MOB40-200）。
工具方面也配得很齐——内六角扳手一套、活动扳手两把（6寸和10寸各一）、卡簧钳内外各一把、钢皮尺和千分尺各一把。可以说学生拿到手就能上手拆，不用到处找工具。
实训项目：从“拆得开”到“装得上”
这套装置能开展的实训项目非常明确，我带着学生一个一个做下来，效果确实不错。
油泵拆装实训是第一个项目。齿轮泵、叶片泵、柱塞泵三种都拆一遍，学生就能真切感受到不同泵型的结构差异。齿轮泵结构简单，一对齿轮啮合就能形成密闭容腔的变化；叶片泵多了转子和叶片的结构；柱塞泵的柱塞和缸体配合精度最高。拆一遍比讲十遍都管用。
液压油缸拆装实训让学生了解执行元件的内部构造。单杠双作用液压缸拆开后，活塞、活塞杆、缸筒、密封圈一目了然，学生能直观理解为什么油缸能双向运动。
方向阀、压力阀、流量阀拆装实训这三个项目是重点也是难点。方向阀的阀芯换向原理、压力阀的弹簧调压机制、流量阀的节流口调节方式——这些在书本上都是抽象的概念，拆开一看全明白了。特别是先导式溢流阀，主阀和先导阀配合工作的逻辑，学生自己动手拆一遍就印象深刻。
对教学的切实帮助
说实话，用了这套装置之后，最明显的变化是学生上课的积极性提高了。以前讲液压元件结构，学生听着听着就走神了；现在一说“下一节我们去实训室拆泵”，一个个都来劲了。
更重要的是，学生通过亲手拆装，真正理解了“液压元件是液压系统的重要组成部分”这句话的分量。他们不仅看到了零件长什么样，还体会到了装配顺序、配合间隙、密封安装这些工艺层面的东西。这些东西光靠背书是学不来的。
对我们职业院校来说，液压元件拆装实训装置已经成了机电类专业《液压传动》、《液压与气压传动》课程不可或缺的教学设备。它把抽象的液压原理变成了看得见、摸得着、拆得开、装得上的实物，让学生在动手过程中真正把知识学到手。
