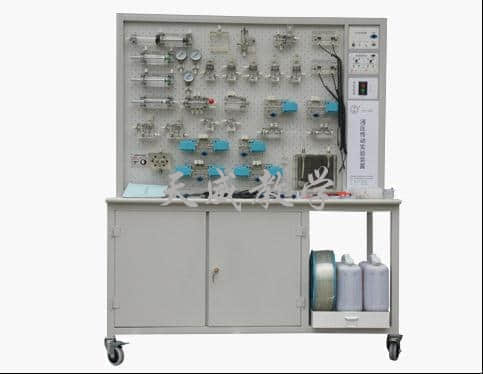

1、透明液压传动演示系统主要由实验桌、实验台、液压元件和电器控制器件等组件组成。
2、实验桌、实验台为铁质双层亚光密纹喷塑结构，实验桌柜内存放液压元件等。
3、备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
4、实验元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。
5、实验控制单元采用独立的继电器控制单元进行电气控制。
2、继电器控制输出： 输入 AC 220, DC 24V/2A , 输出 AC 220V
3、电机控制模块: AC 220V 50Hz
4、油泵电机：Z-400 直流电动机，功率：400W 并配专用稳压直流电机调速器，调速范围：0-2000rpm，演示实验油路液流要求压力仅需0.3-0.5Mpa (油泵最高压力：Pmax＝1.5Mpa)液压泵工作时离液压台1.5m远处噪声≤58dB。
5、实验台外形尺寸：1500mm×640mm×1850mm
继电器控制单元 电机控制器

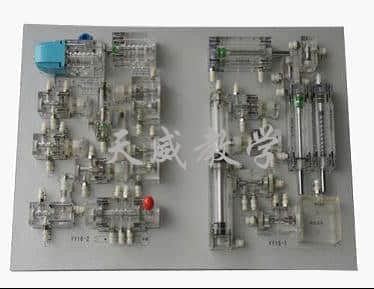

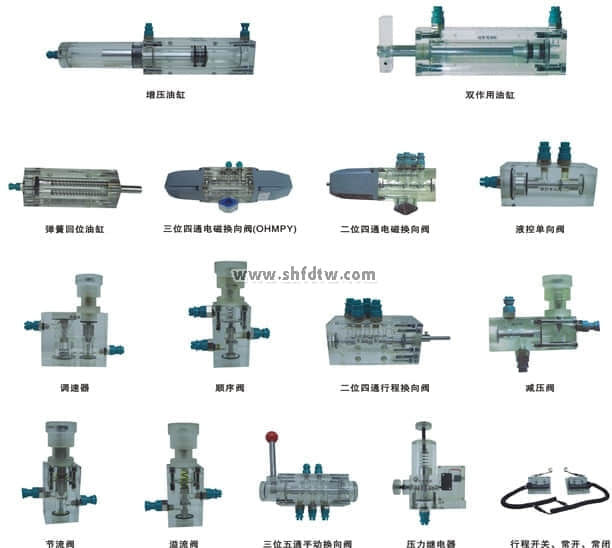

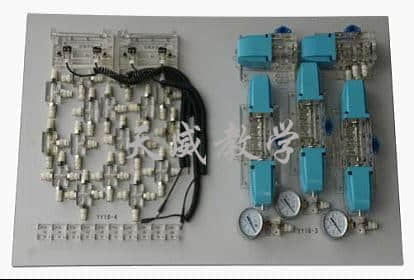

压力表，油箱，溢流阀，节流阀，单向阀，液控单向阀，调速阀，顺序阀，减压阀，双作用油缸，弹簧作用油缸，增压油缸，二位四通电磁换向阀，二位二通电磁换向阀，“O”型三位四通电磁换向阀，“H”型三位四通电磁换向阀，“M”型三位四通电磁换向阀，压力继电器，行程开关等。
（二）电气模块：
1.直流24V（2A）电源单元
2.继电器控制单元
3.电机控制器
（三）附件
1.菲力格-300专业工具配件箱
液压基本实验的换向回路
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。
配置清单
序号 | 名 称 | 型 号 | 数量 | 备注 |
1 | 实验桌 | 1张 | ||
2 | 实验台 | 1台 | ||
3 | 继电器控制模块 | 1块 | ||
4 | 双作用油缸（带行程撞块） | 透明元件 | 2只 | |
5 | 二位二通电磁换向阀 | 透明元件 | 1只 | |
6 | 二位四通电磁换向阀 | 透明元件 | 2只 | |
7 | 三位四通电磁换向阀（O型） | 透明元件 | 1只 | |
8 | 三位四通电磁换向阀（H型） | 透明元件 | 1只 | |
9 | 三位四通电磁换向阀（M型） | 透明元件 | 1只 | |
10 | 弹簧回位油缸 | 透明元件 | 1只 | |
11 | 增压油缸 | 透明元件 | 1只 | |
12 | 辅助油箱 | 透明元件 | 1只 | |
13 | 单向阀 | 透明元件 | 2只 | |
14 | 液控单向阀 | 透明元件 | 2只 | |
15 | 溢流阀（直动式） | 透明元件 | 2只 | |
16 | 溢流阀（先导式） | 透明元件 | 1只 | |
17 | 节流阀（直动式） | 透明元件 | 1只 | |
18 | 调速阀 | 透明元件 | 2只 | |
19 | 顺序阀 | 透明元件 | 2只 | |
20 | 减压阀 | 透明元件 | 1只 | |
21 | 二位四通行程换向阀 | 透明元件 | 1只 | |
22 | 三位五通手动换向阀 | 透明元件 | 1只 | |
23 | 压力继电器 | 透明元件 | 1只 | |
24 | 压力表 | 透明元件 | 3只 | |
25 | 三通接头 | 透明元件 | 7只 | |
26 | 四通接头 | 透明元件 | 3只 | |
27 | 行程开关（常开） | 2只 | ||
28 | 行程开关（常闭） | 2只 | ||
29 | 透明液压皮管 | 20米 | ||
30 | 油盘 | 1只 | ||
31 | 油箱 | 1只 | ||
32 | 机泵组 | 1套 | ||
33 | L-HL46号液压油 | 5kg | ||
34 | 电磁阀通用连接线 | 3条 | ||
35 | 压力继电器插头线 | 1条 | ||
36 | 螺丝刀6×100（一字、十字） | 各1把 | ||
37 | 剪刀 | 1把 | ||
38 | 活动板手 | 1把 | ||
39 | 尖嘴钳 | 1把 | ||
40 | 内六角扳手M5 | 1把 | ||
41 | 内六角扳手M6 | 1把 | ||
42 | 内卡簧钳 | 1把 | ||
43 | 外卡簧钳 | 1把 | ||
44 | 快速油接头 | 5只 | ||
45 | 透明液压使用说明书 | 1册 |
气动液压试验台一般都是用于科研机构以及教学领域，甚至检测机构等，属于机电一体化设备，对气电夜控制有一定的要求，其优点是采用了比较开放性的综合实验结构平台，经过不断创新，最终研究成一部较为前沿的综合性实验设备，这种实验台它是非常直观的，操作也相对简单，气电液特点明显，还有很大的优点，主要是这种液压元件基本上都是透明的材料制成的，很直观，可以看到里面的结构，对教学是很有帮助的，也可以更好的让学生掌握这种装置的结构和相关性能。工作原理简单，安装方便。
一、核心部件，这种部件主要是通过增压泵来进行增压，整个的工作过程也就是靠增压泵工作；二、气动联件，他可以很好的对空气进行过滤作用，还可以起到调压的作用；三、调速阀可以调节空气的流量，从而调节工作的频率，延长使用寿命等；四、高压过滤器以及限压阀等，这两个部件的作用也是很大的，限压阀可以保证设备的安全运行，当达到所设定的压力时会自动停掉，压力不够时自动保压。
