TWP-W136型 非线性电路混沌实验仪

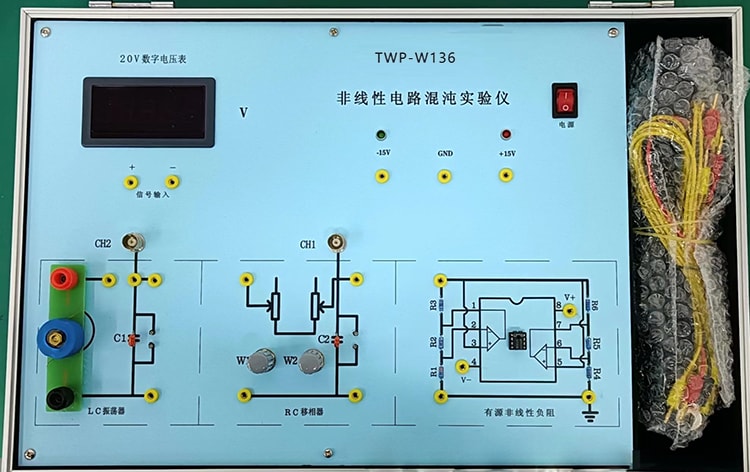

 非线性电路混沌实验仪(图1)

非线性动力学以及与此相关的分岔混沌现象的研究是近二十多年来科学界研究的热门课题。对此课题的研究已有大量论文发表。混沌现象涉及物理学、数学、生物学、电子学、计算机科学和经济学等领域,应用极为广泛,非线性电路混沌实验已列入新的综合大学普通物理实验教学大纲,是理工科院校新开设的倍受学生欢迎的基础物理实验。

由复旦大学物理实验教学中心与本公司联合研制的非线性电路混沌实验仪具有以下几个优点: 1)实验电路采用基础物理中电磁学实验最基本电路,突出物理和物理实验教学中的重点内容。2)电路的基本元件由学生自己接线,利于提高学生动手能力,集成块与电源都有保护装置, 仪器牢靠,不易损坏。本仪器可用于高等院校及中专的基础物理实验、物理演示实验及设计性开放性物理实验。

应用本仪器可以完成以下实验:

1.用RLC串联谐振电路,测量仪器提供的铁氧体介质电感在通过不同电流时的电感量,解释电感量变化的原因。

2.用示波器观测LC振荡器产生的波形及移相后的波形。并观测上述两个波形组成的相图。

3.改变RC移相器中可调电阻R的值,观察相图周期变化。记录倍周期分岔、阵发混沌、三倍周期、吸引子(周期混沌)和双吸引子(周期混沌)相图。

4.测量由 LF353双运放构成的有源非线性负阻“元件”的伏安特性,结合非线性电路的动力学方程,解释混沌产生的原因。

仪器主要技术参数:

1.四位半数字电压表 量程0-20V,分辨率1mV

2.有源非线性负阻元件 LF353双运放构成
