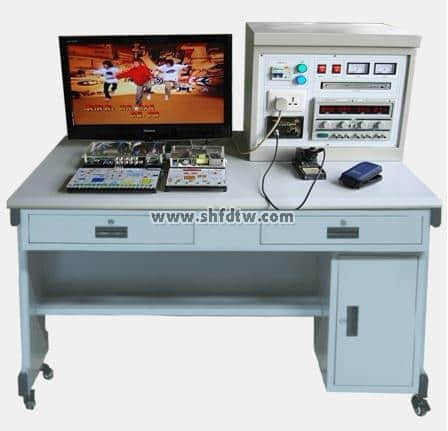

TW-J535液晶电视、DVD组装调试与维修技能实训台
一、技术指示
1.输入电源:单相三线制AC220V±10% 50HZ
2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)
3.整机容量:<300VA
4.安全保护:动作电流≤30mA、动作时间≤0.1s
二、液晶家电实验装置实验机种配置
1.液晶家电实验装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组成
实训控制屏(铁质双层亚光密纹喷塑结构,铝塑面板)
2.交流电源(均带有过流保护)
输出电源: 220V 50HZ
3.直流电源:24V、+12V、5V
4.彩色信号发生器
(1)输出信号频率范围:第12频道
(2)电视信号形式:分为圆、点、格、黑白格、彩色、单色等16种形式,可通过按键直接选择
(3)输出信号:有视频、伴音(中频6.5M)、射频输出接口)
(4)信号制式:PAL-D/K
5.设备配置:
(一)液晶显示器:32寸 对比度: 600:1,亮度:500cd/m2, 反应时间:<16ms
(二)实训组件
液晶家电实验装置由液晶彩电模块、DVD视盘机、智能实训考核系统组成。
1.液晶彩电实训模块
智能实训考核系统、微电脑电路单元、开关电源电路单元、背光驱动电路单元、遥控及本机键盘控制单元、信号输入输出单元、音频处理功放电路单元、内置设故排故系统(可由电脑随机故障点)
2.智能实训考核系统
1、计算机可以监控1-126台家用电器智能考核台
2、已设置20多个故障点。
3、具有发卷功能
4、具有收卷功能
5、具有单台和全部实验台清零功能
6、具有自动检测各家用电器考核台的通讯联机情况
7、可以生成学生个人成绩单
8、可以对学生考核情况进行统计、分析
9、设有进入系统密码,进入系统后能够修改密码
10、具有打印功能
11、具有答题次数限制功能
12、学生台配智能答题器,学生可以通过答题器与都师进行数据交换
(三)液晶电视维修实训装置实训桌:整体结构采用钢质喷塑结构,并设有四个万向轮和四个固定调节机构,便于移动和固定,利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固,造型美观大方。设有抽屉和柜门,用于放置工具和资料等。
三、实训内容:
1.功放输出芯片局部损坏或左扬声器损坏
2.主板+12V电源丢失
3.红外接收头损坏
4.红外接收头电源丢失
5.功放输出芯片局部损坏或右扬声器损坏
6.按键开关损坏
7.显示器背光电源电路故障。
8. CPU 正5V电源丢失
9.显示器去屏信号电源丢失
实验一 显示器背光电源电路故障演示实验
一、目的要求
1、了解液晶电视机高压背光电路工作必要的条件
2、掌握开关电源故障的检测方法
二、实验设备
1、液晶电视实训台
2、万用表
三、实验步骤
首先教师机电脑将故障2发送至学生台,模拟产生此故障
四、故障现象
打开液晶电视机,无光,无图,有声音
五、检修步骤
1、用万用表测液晶电视通用测试板P1处55V直流电压是否正常。(参考点GND)
2、经测量P1处测试点电压为零,55V电压没有送至高压驱动板造成此故障。
3、由此判断此故障为开关电源输出电路不正常所产生。根据故障编号在学生答题器输入故障代码31,按确认键,电视机恢复正常。
六、分析与讨论
试分析液晶电视正常工作必须具备哪几个条件?
实验三 按键开关损坏演示实验
一、目的要求
1、了解液晶电视机按键电路工作原理
2、掌握按键故障的检测方法
二、实验设备
1、液晶电视实训台
2、万用表
三、实验步骤
首先教师机电脑将故障4发送至学生台,模拟产生此故障
四、故障现象
打开液晶电视机,声音图像正常,遥控操作正常,按键操作无反应。
五、检修步骤
1、用万用表电压档测量液晶电视通用测试板P3的电压。
2、经测量P3处测电压为0V。正常时的电压为12V。(参考点为P2)
3、由此判断此故障为按键电源电路不正常所产生。根据故障编号在学生答题器输入故障代码33,按确认键(即#)电视机按键控恢复正常。
4、此故障为按键至按键驱动板断路所引起,所以造成键盘控制失灵。个别按键失灵检修同样。
六、分析与讨论
分析液晶电视按键控制电路与红外控制电路的相同点与不同点。
实验四 红外接收头损坏演示实验
一、目的要求
1、了解液晶电视机遥控电路
2、掌握遥控电路故障的检测方法
二、实验设备
1、液晶电视实训台
2、万用表
三、实验步骤
首先教师机电脑将故障5发送至学生台,模拟产生此故障
四、故障现象
打开液晶电视机,声音图像正常,按键选择正常,遥控器操作无反应。
五、检修步骤
1、用万用表电压档测量液晶电视通用测试板P4的电压
3、按遥控器无法调节音量和频道等,经测量P4处测电压为0V。正常时的电压为+5V。(参考点为GND)
4、由此判断此故障为遥控接收头所引起。根据故障编号在学生答题器输入故障代码34,按确认键电视机恢复正常。
5、此故障为遥控接收头损坏所引起。
六、分析与讨论
分析液晶电视遥控接收电路的工作原理?
实验五 红外接收头电源丢失演示实验
一、目的要求
1、深化电视机遥控电路的原理
2、掌握遥控电路故障的检测方法
二、实验设备
1、液晶电视实训台
2、万用表
三、实验步骤
首先教师机电脑将故障6发送至学生台,模拟产生此故障
四、故障现象
打开液晶电视机,声音图像正常,按键选择正常,遥控器操作无反应。
五、检修步骤
1、用万用表在液晶电视通用测试板上测量开关电源P5交流+5V电压是否正常。(参考点为P9)
2、经测量P5处测试点电压为0V。
4、由此判断此故障为遥控+5V电源丢失所引起。根据故障编号在学生答题器输入故障代码35,按确认键,电视机恢复正常。
六、分析与讨论
分析液晶电视遥控电路正常工作必须的条件?
实验六 功放输出芯片局部损坏或扬声器损坏演示实验(右声道)
一、目的要求
1、了解液晶电视机伴音功放电路和扬声器工作原理
2、掌握伴音电路故障的检测方法
二、实验设备
1、液晶电视实训台
2、万用表。
三、实验步骤
首先教师机电脑将故障7发送至学生台,模拟产生此故障
四、故障现象
打开液晶电视机,图像正常,一侧喇叭无伴音。一侧喇叭有伴音正常。
五、检修步骤
1、关机用万用表测量液晶电视通用测试板P7处对AMP-LOUT-的阻值。
2、经测量此处的阻值为∞,正常值为零。
3、由此判断此故障为扬声器电路不正常所产生。根据故障编号在学生答题器输入故障代码36,按确认键,电视机声音恢复正常。
六、分析与讨论
分析液晶电视扬声器电路的作用?
实验七 功放输出芯片局部损坏或扬声器损坏演示实验(左声道)
一、目的要求
1、了解液晶电视机伴音功放电路和扬声器工作原理
2、掌握伴音电路故障的检测方法
二、实验设备
1、液晶电视实训台
2、万用表。
三、实验步骤
首先教师机电脑将故障8发送至学生台,模拟产生此故障
四、故障现象
打开液晶电视机,图像正常,一侧喇叭无伴音。一侧喇叭有伴音正常。
五、检修步骤
1、关机用万用表测量液晶电视通用测试板P6处对AMP-ROUT-的阻值。
2、经测量此处的阻值为∞,正常值为零。
3、由此判断此故障为扬声器电路不正常所产生。根据故障编号在学生答题器输入故障代码37按确认键,电视机恢复正常。
六、分析与讨论
分析液晶电视扬声器电路的作用?
实验八 主板+12V电源丢失演示实验
一、目的要求
1、了解液晶电视机正常工作必要的条件
2、掌握三无故障的检测方法
二、实验设备
1、液晶电视实训台
2、万用表
三、实验步骤
首先教师机电脑将故障9发送至学生台,模拟产生此故障
四、故障现象
打开液晶电视机,演示此故障时无图像、无声音、屏幕不亮。
五、检修步骤
1、用万用表在液晶电视原理通用测试板上,检测P8处+12V是否正常。(参考点GND)
2、经测量P8处测试点电压为0V。
4、由此判断此故障为+12V为不正常所引起。根据故障编号在学生答题器输入故障代码38,按确认键重启电视机恢复正常。
六、分析与讨论
试分析液晶电视有+12V电压的作用,电视机正常工作必须具备哪几个条件。
实验九 显示器背光电源控制信号丢失演示实验
一、目的要求
1、了解液晶电视机显示屏电路工作必要的条件
2、掌握白屏故障的检测方法
二、实验设备
1、液晶电视实训台
2、万用表
三、实验步骤
1、首先教师机电脑将故障10发送至学生台,模拟产生此故障
四、故障现象
1、打开液晶电视机,声音正常,屏幕显示无图像,屏幕发白。
五、检修步骤
1、用万用表在液晶电视原理通用测试板上,检测P2处屏幕供电12V是否正常。(参考点GND)
2、经测量P2处测试点电压为0V。
4、由此判断此故障为12V屏幕驱动电压不正常所产生。根据故障编号在学生答题器输入故障代码39按确认键。
5、此故障为屏幕显示驱动电压丢失或者显示屏幕驱动电路损坏所引起。
六、分析与讨论
试分析液晶电视显示屏正常工作必须具备哪几个条件。
