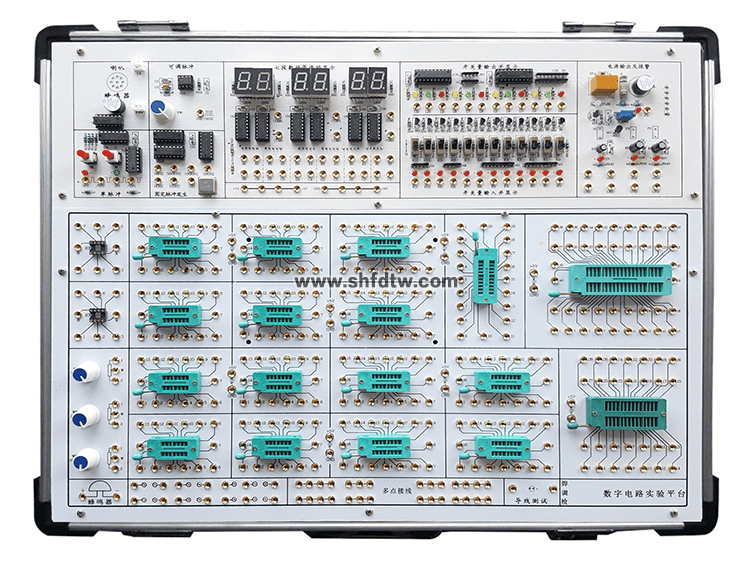

TW-X03 数字电路实验箱

从实训室到课堂：我为什么推荐TW-X03数字电路实验箱

作为一名在职校教了十几年电子技术专业课的教师，我深知实训设备对学生理解理论知识的重要性。咱们职业教育讲究“做中学”，数字电路这门课，光靠PPT和黑板上的逻辑门符号，学生是学不透的。今天我想和同行们聊聊我们实训室里这几年用得最顺手的设备——TW-X03数字电路实验箱。

初识TW-X03：一台“皮实”的教学伙伴

说实话，职业院校的实训设备损耗是很大的。一个班四五十个学生轮番操作，插拔线、拧旋钮，要是设备本身不够“皮实”，维修起来能让人头疼死。TW-X03这台机器，首先打动我的是它的“体格”。铝木合金的箱子，边角还有厚实的ABS塑料包角，往实训桌上一放，稳当。学生不小心磕碰一下，也不容易出问题。

有一次，一个学生做计数器应用实验时把电源线接错了，我当时心里咯噔一下，以为板子要烧了。但实验箱自带的短路保护和自动关断功能立刻起了作用，只是报警，没出任何事故。TW-X03的+5V电源部分有过压、欠压保护和短路报警，这个设计对保护实验元件和保障学生安全来说，太重要了。

全开放模式：给教学留足了“折腾”的空间

我们用的这个型号，实验电路区是全开放模式。什么意思呢？就是它不是把电路都给你焊死在一块板子上，而是留了大量的锁紧插座和防转叠插座。从IC8到IC40，各种尺寸的集成块插座一应俱全。学生做组合逻辑电路设计时，可以自己插芯片、自己连线，这才是真正的动手。

我特别喜欢它的信号源配置。你看，有12路开关量输入输出，学生拨动开关，对应的LED指示灯立刻亮灭，状态一目了然。做译码器及其应用实验时，6位七段LED共阳数码显示器自带BCD码译码电路，学生连译码器芯片都省了，可以直接把精力集中在逻辑功能的验证上。当然，需要深入学习时，旁边还有2位独立数码管，可以让学生自己配共阳或共阴的管子，灵活性很高。

从基础到综合：TW-X03能支撑起整个课程体系

我们学校用这台设备，是从最基础的实验开始做起的。大一上学期，学生用它做TTL集成逻辑门的逻辑功能测试，认识与非门、或非门。下学期，就可以做555时基电路及其应用这种稍复杂的实验。到了大二，综合实验就完全用得上它了。

我们带学生做过智力竞赛抢答装置和电子秒表这类综合项目。TW-X03提供了两个扩展模块电路接入区，尺寸足够大，学生可以自己设计小电路板插上去，做创新性练习。去年我们几个学生参加省里的职业技能大赛，用的就是这台设备练的数字频率计设计项目，最后拿了二等奖。

细节之处见真章

教学设备好不好用，往往看细节。TW-X03有几个设计让我很满意：
一是信号引出全部用了自锁紧式涂金插孔。普通插孔用久了容易氧化，接触不良，学生查半天查不出原因，其实就坏在那个插孔上。这个涂金的，几年用下来还是亮闪闪的，接触可靠。
二是输入输出端都带保护功能。学生刚开始学，难免会把高电平直接接到地线上，有保护电路，设备就不容易坏。
三是提供了一个三状态数字逻辑测试电路，带声光提示。学生做单稳态触发器与施密特触发器实验时，用这个测试笔一测，有没有脉冲，蜂鸣器叫不叫，立刻就知道结果对不对，比用示波器还直观。

当然，任何设备都不是完美的。TW-X03的固定脉冲分7路输出，1HZ到1MHZ，做普通实验足够，但如果要做更精细的时钟频率调节，还得靠它那个1HZ～1KHZ连续可调时钟电路配合着用。另外，箱子体积480×360×120mm，实训桌要是小了，放两台有点挤。

结语

作为一线教师，我选设备的标准很简单：安全、耐用、灵活。TW-X03数字电路实验箱这三条都占住了。它既满足了教学大纲里从晶体管开关特性到综合应用设计的全部实验要求，又给了师生足够的二次开发空间。如果你也在为数字电路实训设备发愁，不妨关注一下这台机器。当然，最好能联系厂家拿一台样机，让老师们亲手试一试，看看它的高可靠锁紧式插头到底多结实，亲自操作一遍拔河游戏机这个综合实验，就知道它适不适合你的课堂了。
