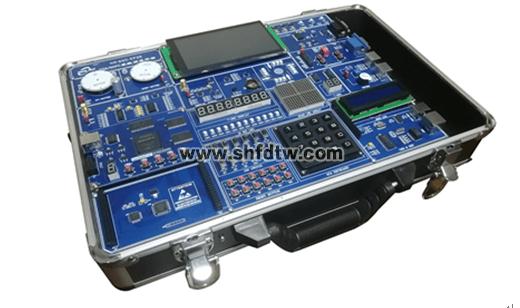

TW-X70型EDA/SOPC系统开发平台

用好TW-X70型开发平台，让EDA与SOPC教学“活”起来

咱们职业院校的老师都知道，电子信息技术更新太快了，课程内容必须紧跟产业前沿。今天想跟各位同行聊聊我们实训室里新配置的这套TW-X70型EDA/SOPC系统开发平台。用了这段时间，我感觉它在教学和实训中确实帮了大忙，让原本抽象难懂的EDA技术和SOPC系统设计，变得直观且易于上手。

平台设计：模块化理念贯穿教学始终

这套平台最打动我的地方，就是它的设计思路非常清晰，采用“系统底板+核心板+扩展板”的灵活架构。这跟我们平时在课堂上反复强调的“模块化设计”理念完全吻合。

核心板：教学重点一目了然

核心板是整个平台的心脏。我们用的是基于Altera Cyclone IV系列的EP4CE10F17C8N芯片，门电路达到100万门，这个规格对于我们完成从基础数字逻辑到复杂嵌入式系统的教学，空间绰绰有余。关键是，核心板自己就是一块高精度的6层PCB板，运行稳定可靠。而且它和底板连接后，直接用一根USB线就能通过板载的USB-Blaster电缆下载程序，学生再也不用为驱动和下载器的问题头疼了，可以把精力集中在设计本身。

底板与外设：贴近实际应用场景

底板集成的资源非常丰富，这为我们的实训项目提供了极大的便利。比如，它标配了24位真彩色TFT液晶屏和电容触摸屏，学生做完一个NIOS II处理器系统后，能直接在上面跑出图形化界面，这种成就感是传统实验箱给不了的。另外，像1个高速并行ADC和DAC接口、VGA接口、10M/100M以太网接口、音频编解码器这些模块，基本上覆盖了工业控制和消费电子中常见的接口类型。

教学应用：从基础实验到综合项目开发

有了好的平台，关键是怎么用。这套TW-X70平台配套的实验例程非常丰富，而且同时提供了Verilog和VHDL两种版本，这对我们根据不同班级的教学习惯来选择语言，提供了很大灵活性。

H3：夯实基础，让EDA实验“看得见”

在数字逻辑电路课程设计阶段，平台上的基础实验资源就派上了大用场。12个拨动开关、12个按键、12个LED和八位七段数码管，这些基本IO设备，足够支撑起从简单的格雷码编码器、加法计数器，到复杂的数字钟、交通灯控制器等几十个经典实验。学生可以亲眼看着自己写的代码，通过Quartus II软件综合、布局布线后，在硬件上实时运行起来，这种“所见即所得”的反馈，对建立硬件设计的思维至关重要。

H3：深入SOPC，培养系统设计能力

到了高年级的SOPC（可编程片上系统）课程，这个平台的优势更加明显。学生可以在FPGA内部构建NIOS II软核处理器，然后自己定制外设，跑嵌入式软件。平台提供了从最简单的“Hello World”系统，到带SDRAM读写、RTC实时时钟、SD卡读取，甚至网络连接和直流电机闭环调速的完整例程。比如，我们在做“基于IIC的EEPROM读写实验”时，学生不仅能理解IIC总线时序，还能实际用C语言在NIOS II上编程，完成数据存储，这对他们理解嵌入式系统的软硬件协同设计，非常有帮助。

总的来说，TW-X70型EDA/SOPC系统开发平台，对我们职业院校来说，不仅仅是一个实验箱。它是一个从基础教学到工程实训，从课程设计到毕业设计都能覆盖的综合性平台。它的模块化设计、丰富的软硬件资源，以及贴近实际应用的实验项目，实实在在地降低了老师的备课难度，也激发了学生的动手兴趣和探索欲望。如果条件允许，建议兄弟院校也可以考虑引进，让我们的EDA和嵌入式课程真正“活”起来。
