TWK-780F 电力电子技师实训考核装置



一、产品特点

    本装置是为电子类工种和电工工种的等级电工实训考核而设计,能反映电力电子技术的发展对工厂企业应用的及时性和先进性,结合上海科学技术出版社出版的《职业技能鉴定培训教材维修电工中级》中相关内容及要求,以科学的手段对相关工种技术工人进行实训、考核、鉴定。其同时也适合各大中专院校开设的《电力电子学》、《变流技术》等课程学生实验、实训。

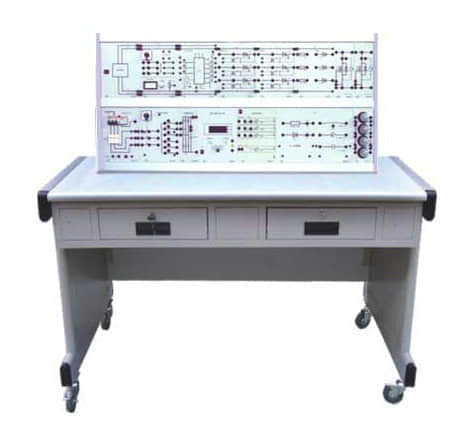

电力电子技师实训考核装置(图1)

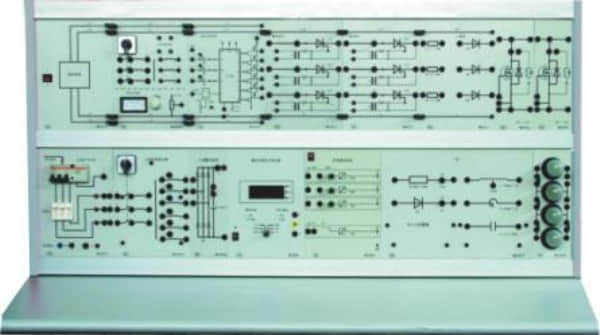

电力电子技师实训考核装置(图2)

1、控制屏采用框架式结构,实训考核组件可以自由结合,通用性强,增加核心部件即可扩展新课题的实训、考核,与相应软、硬件技术的发展而同步升级。

2、配置设故考核软件,由教师通过电脑统一设置故障,方便、快捷,每个实训项目可设故障点不少于30个,考核、训练成绩自动记录、评分、存档、提高学校管理水平。

3、采用德国流行的实训考核装置结构、技术、方法,合理科学,实训从简到难,循序渐进的原则,注重学员对电力电子线路细节分析及实际运用。

4、装置保护功能完善、工艺先进、造型大方。

二、技术性能

(一)输入电源:交流380V ±10%  50Hz,三相五线

(二)输出电源:

1、外部电源经安全隔离变压器和多级安全保护装置后从多组插座输出,提供~380V、~220V、~110V交流电源。

2、直流电源:0~15V/1.5A电源为控制板供电,1路12V电源为故障设置电源。

3、真有效值电压电流测量仪表:数显指示,测量电压或电流的真有效值,量程为5A,500mA,50mA,500V,50V,5V共六档,精度为0.2级,具有良好的过流、过载保护功能。

三、构成与配备

(一)实训桌:1500×800mm,钢木结构。

(二)挂箱支架:长1400mm,上下二层,内有滑槽。

(三)实训模块配置:电脑接口模块、三相电源变压器、同步变压器模块、双脉冲控制器、晶闸管Ⅰ、晶闸管Ⅱ、二极管板、负载板、三相整流电路、TL494脉宽调制解调器、MOSFET模块,真有效值电压电流表模块。

(四)设故考核软件:通过电脑自动设置实训考核故障点,每个实训项目设置故障点不少于30个,学生分析确定故障点后,在答题界面输入答案后故障点自动消失,并自动记录各项成绩。(电脑自备)

(五)附件:电源插座挂板1块、安全导线50根、标准导线50根、短接桥10只、通信电缆1组、数字万用表1只。

四、实训项目

1、三相半波可控整流电路(电感性负载)

2、三相桥式半控整流电路(电阻性负载)

3、三相桥式半控整流电路(电感性负载)

4、三相桥式全控整流电路(电阻性负载)

5、三相桥式全控整流电路(大电感性负载)

6、带平衡电抗器的双反星形可控整流电路

7、A型双象限直流斩波电路

8、B型双象限直流斩波电路

9、桥式可逆直流斩波电路

10、降压型直流斩波电路

11、升压型直流斩波电路

12、升降压型直流斩波电路
