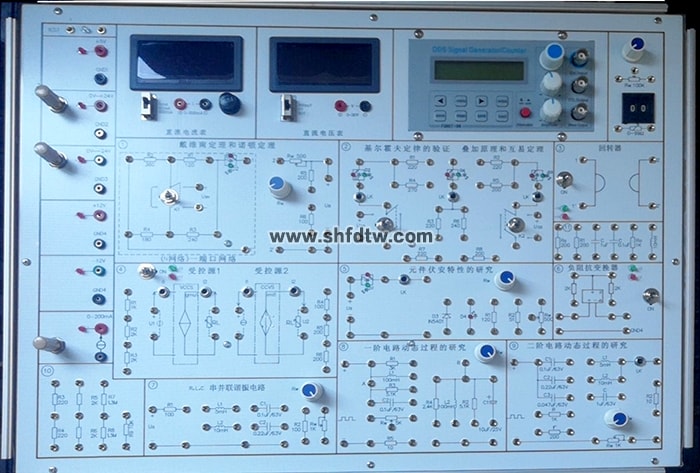

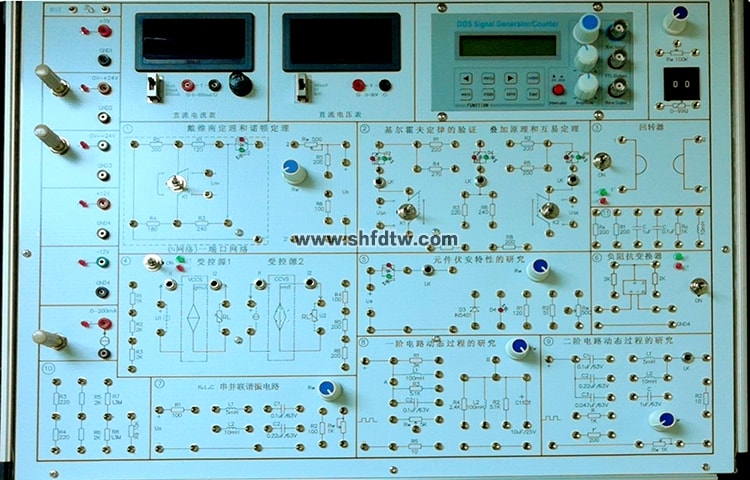

TW-X17电路原理实验箱
一、概述
该系统以箱式设计，集电源、测量用电表、实验模块于一体，实验时只需外接信号源等即可在每个实验模块中进行实验，实验箱连接部分采用了锁紧叠插式镀金大孔，连接可靠、寿命长，实验数据精确，面板采用了双面设计工艺，正面为线路原理，反面为具体线路分布和元件，使学生在实验时对原理一目了然。
二、组成
由铝木合金材料制作箱体，无任何污染源，箱体内含直流稳压工作电源、实验用恒流源和恒压源、测量用直流电流表、直流电压表、实验电路模块区等组成。
三、主要技术指标
1）输入交流AC：220V，±10%。
2）直流稳压输出 DC：±12V/1.5A，DC：5V/1.5A。
3）直流稳压可调输出:DC:0～±24V/1A连续可调输出,每路电源均有短路保护自动恢复功能。
4）恒流源：0～200mA可调恒流源输出，有开路保护功能。
5）提供直流毫安表：测量范围 0~200mA，分 2mA、20mA、200mA 三档，数字显示；
6）提供数直流电压表：测量范围 0~30V，分 0.3V、3V、30V 三挡，数字显示。
7) 嵌入式函数信号发生器：输出正弦波、方波、三角波、锯齿波；频率范围0-2MHZ； 4脉方波输出10ns-1s；TTL/CMOS数字信号波0-2MHZ；LCD1602液晶显示。
8）嵌入式液晶显示频率计：频率范围0-60MHZ,频率分辨率0.01HZ,输出幅度6V， LCD1602液晶显示。
9）配置0-99Ω连续可调数字式电位器。
10）设计有扩展模块接入区1个，大小155×100mm。
11）安全保护措施：设计有电源输入输出专用保护电路板，具有接地保护、漏电过载过流保护功能，具有误操作保护功能；安全性符合相关的国标标准，所有材质均符合环保标准；
12）整机消耗功率：≤0.5 KVA
13) 机箱：铝木合金材料，绿色环保。箱体外形参考尺寸：480×360×148mm。
四、实验模块配置
1）元器件伏安特性的测量
2）电路中电位的研究
3）戴维南定理和诺顿定理
4）叠加定理和互易定理
5) 基尔霍夫定律的验证
8）一阶动态电路
9）二阶动态电路
10）负阻抗变换器电路
11）R、L、C串、并联谐振电路
12）受控源VCVS、VCCS电路
13）回转器电路
14）留有扩展模块接入区，可以任意扩展其它实验模块。
五、附件配置
1）交流电源线1根，长1.5米。
2）电流测试线2根，长0.5米。
3）实验用自锁紧专用导线25根，长0.5米。
4）实验指导书1套
六、主要实验项目
1）基本电工仪表的使用与测量误差的计算
2）减少仪表测量误差的方法
3) 电阻的串联和并联电路
4) 电阻的混联电路
5) 直流电阻电路故障的检查
6）线性与非线性电路元件伏安特性的测绘
7）电位、电压的测定及电路电位图的绘制
8）基尔霍夫定律验证及故障判断
9）叠加定理验证及故障判断
10）电压源与电流源的等效变换
11）戴维南定理的验证
12）诺顿定理验证
13）互易定理验证
14）一阶电路响应的测试
15）二阶动态电路响应的研究
16）R、L、C串联谐振电路的研究
17）回转器实验
18）受控源VCCS、VCVS的实验研究
19）通过扩展模块接入区可以任意扩展实验项目
附：使用本实验箱需配套仪器仪表：万用表和示波器(普通双通道数字示波器）
