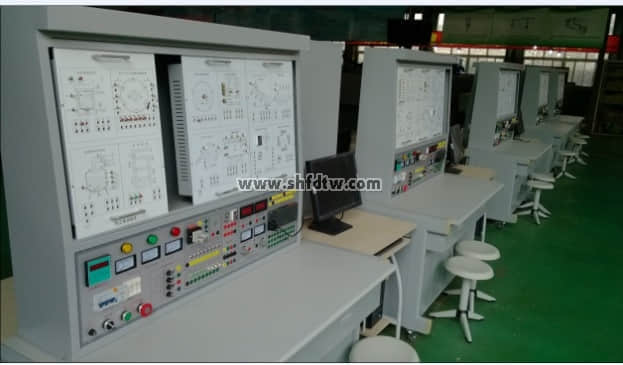

点击添加图片描述（最多60个字）本装置结合当前我国工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。装置采用模块式结构，实训挂箱包含PLC主机挂箱、变频器挂箱、单片机挂箱、触摸屏挂箱、PLC模拟负载挂箱、实训网孔板挂箱及丰富的验证演示装置。实训内容包括PLC的基础实训、PLC综合实训，变频器的认识、操作、参数设定及通讯实训，触摸屏的认识、操作、应用实训，单片机接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口实训等，实训项目丰富、综合性强、紧跟工业自动化发展潮流。
企业信息
您只要致电：021-55884001（袁经理）
我们可以解答 可编程/变频器/单片机综合应用实验装置 的相关疑问！
我们可以帮您推荐符合您要求的 可编程/变频器/单片机综合应用实验装置教学设备 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-80-1999-1.html
一、产品特点
1、模块式结构，挂箱更换方便，便于组织各种实训项目及扩展新的实训功能。
2、适合就业前及岗前综合技能训练，适合高级工技能培训考核。
3、能进行小型工程项目设计、设备选型、安装调试、操作模拟。
4、只需三相四线交流电源即可投入使用，实训资源丰富、综合性强，有效节约实训用房。
5、安全性高，除配备电压型和电流型漏电保护器外，装置设有单片机全程监控的过载或短路软截止保护功能，确保设备和人身安全。
二、技术性能
1、输入电压：三相四线制～380V±10% 50Hz
2、工作环境：温度范围-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1700mm×700mm×1680mm三、装置配备
（一）电源、信号源、仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝合金面板。为实训提供交流电源、直流电源、信号源、测试仪表、安全保护等。具体功能如下：
1、主控功能板
（1）三相四线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
（2）设有450V指针式交流电压表三只，指示电源输入的三相电源电压。
（3）三相四线电源输出，具有单片机全程监控短路或过载软载止保护功能。具有短路、过载、告警等功能、故障排除复位后才能启动工作电源。
（4）装有～220V输出安全插座，为外部仪器提供安全工作电源。
（二）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。设有抽屉和元器件储存柜。
（三）实训组件
1、PLC实训组件
配置三菱FX3U-38mR主机，集成数字量I/O（24路数字输入，16路数字量输出），SC-09通讯编程电缆及输出转接口、开关等。
单片机-EDA技术实训装置
技术参数
1．输入电源：三相四线380V±10％ 50Hz
2．工作环境：温度-10℃～+40℃，相对湿度<85％(25℃)海拔<4000m
3．装机容量：<1.5kVA
装置主要由电源控制屏、实训桌、实训挂箱等组成。
(一)实训桌
桌身要求采用钢板做骨架，经大型成型机械加工而成，外表面喷涂彩色环氧聚塑并经高温烘烤处理，整机坚固耐用，美观大方。桌身按两层设计，有两扇保护门，可放置实训模块、实验试验箱等。桌面部分要求采用高密度钢板板，桌面具有耐磨、耐热、耐污、耐烟灼、耐火、防霉、抗静电及易清洁等特点。
具体功能如下：
1．控制及交流部分：（1）提供三相固定380V交流电源，每相均有指示灯指示。
2．仪表部分：（1）数显交流电压表：量程范围0~500V（2）数显交流电流表：量程范围0~5A
3．直流电源部分：（1）提供一路DC：0～30V/1A，连续可调，不采用分档调节方式，具有短路保护功能。（2）提供可调稳流电源：输出电流0-500mA。输出电压0-20V。具有开路保护功能。（3）提供四路固定直流电源输出：±12V、±5V。
4．信号源、频率计：输出正弦波、三角波、方波三种波形。频率范围1Hz－1MHz。频率、幅度可调，幅度0.04-20VP－P。设置7个频率段，用上升、下降选择频率段，LED显示。波形选择（三种波形），LED显示。取消琴键开关和功能选择旋钮。具有扫频功能。具有常规输出信号和输出信号20dB/40dB衰减功能。具有对各种函数信号进行频率计数的功能，对输入的信号频率数字显示。频率计数的范围1Hz-1MHz。采用等精度数字频率测试原理，提高了测试精度。
5．精密可调负载：手动机械式可调精密负载。调节范围0－9999Ω，小步进调节电阻为1Ω。精度为0.5级。
(二)实训组件挂箱
电工部分
1.电路分析挂箱
1) 基尔霍夫定律与电位图；
2) 叠加原理和替代定理；
3) 戴维南定理、诺顿定理、互易定律及特勒根定理；
4) 电路基本元件(线性与非线性元件)的伏安特性的测定；
5) 电压源与电流源的测试及等效转换；
6) 受控源特性测试（1）VCCS及VCVS；
7) 受控源特性测试（2）CCCS及CCVS；
8) 负阻抗变换器；
9) 回转器；
10) 交流电路电压、电流相量图；
11) 电路元件交流阻抗频率特性；
12) 串联谐振电路实验测试；
13) 双口网络实验测试；
14) RC网络幅频特性测试；
15) 双T选频特性测试；
16) 一阶电路瞬态响应；
17) 二阶串联电路瞬态响应。
2.网孔板
每台配置用3块全不锈钢网孔板，网孔板骨架为不锈钢方管制作，牢固美观。每块不锈钢板带有铝合金把手，方便装卸。
3．配置器件及工具（每台配置，主要电器器件采用德力西品牌或同等级器件）
