ARM11-Android6410安卓开发箱
产品概述
ARM11-Android6410安卓开发箱是工程师基于S3C6410开发箱,配合当今热门的Linux/WinCE操作系统进行讲解。具有极强的针对性!而其他厂家提供的视频则是从别的培训机构拼凑而来,只有基本的Linux理论讲解,使得学习参考价值大打折扣,甚至误导。S3C6410视频资料包括理论讲解、实际操作、项目设计三部分。以学习和开发过程中常见问题为基础,逐层深化,确保您能在短时间内扎实掌握ARM11相关技术。
经过工程师的不懈努力,S3C6410已经成为当今资料详实、功能完善、创新点多、用户群体大的ARM11开发箱。
S3C6410开发箱品质
1.开发箱采用“核心板+底板”结构,比整板结构更易于产品应用;
2.板对板之间选用精良连接器,镀金工艺可保证其常年运行不氧化;
3.整个核心板全部机器贴片,手工焊接造成的众多隐患;
4.为保证用户自行设计的产品品质,采用6410核心板用户可免费得到底板插座。
S3C6410开发箱性能保证
1.推出8 Bit硬件纠错算法,很好的保证了用户产品运行的可靠性;
2.出色的电源管理:线性电源+开关电源相组合,在降低功耗的同时保证系统稳定性;
3.支持MLC 2G Nand,使用MLC的Nand可大幅提高容量和性价比,是当前电子设备的主流存储介质,该技术对产品级用户尤为适用;
4.专业的高速PCB设计:充分考虑信号完整性,合理运用盲埋孔,做到关键信号隔离、等长机制以及串扰与反射考量,军工制板工艺;
5.通过强粉尘、震动、高低温(-20°至 +70°)等工业环境考验;
6.扩展能力:核心板引出绝大部分CPU资源,包括8*8矩阵键盘及各种总线、GPIO等。
S3C6410开发箱应用保证
1.支持WinCE、Linux、Android等系统的一键烧写,宿主机可支持Windows 2000、Windows XP、Windows7等主流操作系统;
2.配件丰富: 支持WIFI、GPS、GPRS、3G、VGA/TV、摄像头、液晶屏、HDMI数字高清模块等常用配件,支持CAN、RS485、矩阵键盘、电源管理等选配模块,并提供相应驱动及应用程序;
3.持续的软件更新:包括linux、WinCE、Android在内的操作系统会不断升级,我们将提供给用户稳定的软件版本,以及丰富的应用例程,并开放源码,用户可自由下载;
4.配套资料是由工程师精心准备的学习教程和操作手册。全图形化引导和视频讲解形式,力图层次清晰、内容丰富、生动易懂;
5.为客户提供完善快捷的售后服务,包括开发箱技术解答和产品质量保证。
应用领域
适用于消费类电子产品、工业控制、车载导航、多媒体终端、电子付费终端、行业PDA、嵌入式教育培训、个人学习等。
硬件参数
核心板资源
1.Samsung S3C6410处理器,ARM1176JZF-S内核,主频533MHz/667MHz
2.长宽尺寸仅5CM*6CM,现为业内小
3.引出脚多达320个,满足用户的各种扩展需求
4.128M字节DDR内存,256M Byte Nand Flash,推出8Bit硬件纠错算法,存储安全可靠
5.256M字节DDR内存,2G Byte Nand Flash,推出8Bit硬件纠错算法,存储安全可靠
6.12MHz、48MHz、27MHz、32.768KHz时钟源
7.采用进口高质量板对板接插件,确保长期运行可靠性
8.支持5V电压供电
底板资源
1.一个复位按键,采用专用芯片进行复位,稳定可靠
2.采用8位拨码开关设置系统启动方式
3.共4个串口,包括1个五线RS 232电平串口(DB9母座)和3个三线TTL电平串口(20pin 2.0mm间距插头座)
4.1个100M网口,采用DM9000AE,带连接和传输指示灯
5.1个USB HOST插口,支持USB1.1协议,可插鼠标、U盘等
6.1个USB Slave接口,支持USB2.0协议,使用Mini-USB插座,可与PC连接
7.1个高速SD卡座。可以实现SD Memory功能和SDIO功能
8.1个无线网卡接口(WIFI)
9.3个3.5mm标准立体声音频插座。其中包括1个音频输出插座,可与耳机连接;1个话筒输入插座;1个线路输入插座
10.触摸板接口支持4线电阻式触摸板
11.1路CVBS输出接口(PAL / NTSC)
12.1个CMOS摄像头接口,支持ITU-RBT601/656 8位模式,使用10*2插针连接器
13.内部实时时钟,带有后备锂电池座,断电后系统时间不丢失
14.1个JTAG接口,使用10*2插针连接器
15.1个单线数字式温度传感器接口(可接DS18B20模块)
16.1个红外模块
17.4个LED
18.2路 IIC
19.1个蜂鸣器
20.3个10×2插针扩展口。一个 包括1路GND、1路DA、8路AD、10路IO、1路SPI。 一个用来扩展8×8矩阵键盘,
一个可连接3个TTL电平的串口和6路IO口,这3个串口中,包括1个五线串口和2个三线串口
S3C6410硬件特别说明
连接器 | S3C6410-A采用通用0.8mm间距镀金连接器,在工控行业中应用十分广泛。其稳定性在承接的诸多项目中得以充分检验。而其他设计所用的2.0mm排针连接器插拔次数有限,一般仅用于评估板中。此外,S3C6410所用连接器可实现全机器焊接,虚焊情况。而2.0mm排针只能通过手工焊接,不宜量产且容易虚焊。 |
核心板 | S3C6410核心板引出320个管脚,几乎包括所有IO和总XM0,可以满足各种扩展与应用需要,大限度的发挥6410的能力。对于简单应用,可只连接需要的管脚,保留其他部分。而“系统总线多会影响系统稳定性”的说法,纯属无稽之谈。按照这样的逻辑,使用总线扩展芯片来扩展接口的产品系统就会不稳定,这与事实相违背。核心板引脚过少势必导致集成度底、扩展能力差。 |
液晶屏 | S3C6410-A的液晶屏置于核心板上方,是出于对核心板免受外力撞击的保护设计考量,并且液晶屏与底板用螺丝固定,拆装方便。这是实际项目中常用的设计方式。 |
原理图 | 核心板提供的PADS和PDF两种格式原理图,底板为protel原理图及PCB布线图。 |
RAM | 提供128M和256M两个版本,用户可根据需要自由选择,让开发更具针对性。 |
Flash | S3C6410处理器支持到8bit纠错,可满足S3C6410开发箱使用的UOM和UOE两种Flash纠错要求。而某厂家所使用的UOE需要12bit纠错算法,已超出S3C6410处理器的纠错范围。长期使用UOE会导致数据紊乱,系统不稳定。 |
串口 | S3C6410引出1个RS232和3TTL电平的串口,如需更多232串口,我们配套提供专业扩展模块。 |
按键 | S3C6410-A提供6个独立按键 S3C6410-B提供8个独立按键,并支持矩阵键盘,可额外扩展64个按键。满足各类按键应用需求。 |
GPIO | S3C6410-A型GPIO共32路 S3C6410-B型GPIO为46路 中断6路。 |
USB HOST | S3C6410提供1个12M全速USB HOST接口,支持通用USB HUB扩展和鼠标、键盘、U盘等即插即用功能。 |
NOR Flash | S3C6410-A核心板支持NOR Flash扩展;S3C6410-B支持NOR Flash扩展和保密卡扩展。 |
拨码开关 | 拨码开关共8位,可设置6410全部启动模式,而其他设计仅能满足6410保留启动模式。 |
开发箱电源 | 采用认证电源,认证信息在电源标签上有明确指示,用户可心使用。 |
Nand Flash选型
从技术角度为您深入解析如何进行Nand Flash选型。
资料手册:配套资料是由工程师精心准备的学习教程和操作手册。全图形化引导和视频讲解形式,力图层次清晰、内容丰富、生动易懂。
WinCE手册 |
1.WinCE开发初体验 |
2.WinCE系统烧写方法详解 |
3.WinCE应用程序开发详解 |
4.WinCE操作系统开发详解 |
5.WindowsCE.NET内存管理 |
6.WindowsCE.NET体系结构精讲 |
Android2.3手册 |
1.Android2.3.4系统说明手册 |
2.Android2.3.4系统烧写方法 |
3.Android2.3.4应用详解 |
4.Android2.3.4编译器安装教程 |
5.Android-Boot与内核编译方法详解 |
6.Android2.3.4源代码编译方法 |
Linux手册 |
1.Linux开发环境搭建方法 |
2.Uboot和Linux内核的编译方法 |
3.如何使用Linux一键烧写 |
4.如何通过USB方式烧写Linux |
5.Linux系统中多媒体硬件编解码详解 |
6.开发箱外围设备驱动测试方法 |
7.Linux基础实验教程 |
8.Linux入门教程 |
9.Linux项目开发详解 |
裸机开发手册 |
1.裸机程序开发环境介绍 |
2.裸机程序在WindowsXP中安装图解 |
3.JLINK驱动安装与配置方法详解 |
4.IDE集成开发环境介绍 |
5.裸机程序使用方法与调试原理 |
6.JLINK调试器的使用方法 |
7.GPIO控制S3C6410 LED实验讲解 |
8.GPIO控制S3C6410 蜂鸣器实验讲解 |
9.GPIO控制S3C6410按键实验讲解 |
10.定时器准确控制实验讲解 |
Android 是一种专为智能手机设计的操作系统,可以认为Android 是Google 以Linux 为基础所开发的手机版操作平台。
本手册基于ARM11 S3C6410开发箱,详细介绍了如何在Android 操作系统上进行应用开发,特别是直接针对硬件操作的应用程序,比如Android对S3C6410开发箱上LED的控制等等。通过多样化的实例来说明Android系统架构,以及开发应用程序的步骤和方法。
1.ARM11开发箱Android系统应用环境搭建手册;
2.S3C6410开发箱Android应用程序开发手册;
3.Android2.3应用程序调试详解。
QT的移植作为嵌入式学习的一大难题,始终困扰着初入此行的工程师。这方面的资料虽然不
,但仍不够系统和详细,使得学习过程相当吃力。初学时常常因为一个细节没有注意到而花费过长的时间;同时,QT本身比较庞大,涉及的知识点较多,这也给学习带来很大的障碍。本手册由工程师撰写,并经过反复测试和修改,力图使广大用户迅速掌握QT的移植方法。
1.6410开发箱 硬件学习与开发详解;
2.6410开发箱 Linux学习与开发详解;
3.6410开发箱 WinCE学习与开发详解;
4.6410开发箱 Android学习与开发详解;
5.6410开发箱 QT移植百科全书。
软件资源
WinCE7
微软于近期在中国大陆正式发布Windows Embedded Compact 7,又称WinCE7。相比于WinCE6,它增加了许多创新设计,具有更好的人机界面和用户体验,凭借自身优势,完成WinCE7在S3C6410上的移植,加速推动嵌入式系统技术在国内的传播。
功能全面、应用丰富的WinCE6.0操作系统
BootLaoder | EBOOT 支持USB2.0高速下载 |
烧写方式 | 1. USB单步烧写(开发所需,可灵活烧写单个文件,便于调试); |
CE版本 | WinCE 6.0 R3 (开放BSP 源代码) |
驱动支持 | 系统中断和系统时钟驱动 |
RTC 可接3V电池,掉电后保存时间半年以上 | |
串口驱动 支持四串口 | |
NandFlash驱动 可支持128M-1GSLC 1G-2G MLC | |
注册表保存:系统信息可自动保存注册表,掉电不丢失 | |
USB HOST驱动 可接通用USB HUB,实现USB扩展 | |
USB OTG驱动 | |
液晶屏驱动 | |
触摸屏驱动:四线电阻式,支持从3.5至10.4英寸LCD型号 | |
SD卡驱动: 支持通用SD卡和SDHC,支持热插拔,支持达32G | |
SDIO WiFi:支持稳定高速的无线互联 | |
CMOS摄像头驱动: 支持拍照与录像功能 | |
以太网卡驱动: 采用DM9000AEP,10/100M自适应 | |
音频驱动: 采用WM9714,AC97接口,支持录音与播放功能 | |
MFC驱动: 支持H.264, Mpeg4硬件解码 | |
CMM驱动:支持 | |
无线网卡驱动:WiFi | |
TV驱动 | |
JPGE驱动:可实现JPGE图片浏览 | |
IIC驱动 | |
SPI驱动 | |
LED驱动 | |
ADC驱动 | |
蜂鸣器驱动 | |
温度传感器驱动 | |
硬件加速 | Samples for DShowFilters |
Samples for HW Jpeg encoder/decoder | |
Samples for HW Mfc decoder | |
Samples for CMM driver | |
Samples for DivX decoder | |
提供源码、实例及相关API说明 | |
测试程序 | CMOS摄像头测试程序 |
TV测试程序 | |
LED跑马灯测试程序 | |
PWM 蜂鸣器测试程序 | |
温度传感器测试程序 | |
ADC测试程序 | |
音频测试程序(录音、回放) | |
多串口测试程序 | |
GPS测试程序 | |
JPEG硬件解码测试 | |
MFC测试 支持硬件解压MPEG-4/H.263/H.264格式视频 | |
HybridDivx测试 | |
OPENGLES测试 (包括OPENGL1.1和OPENGL2.0) | |
应用程序 | 提供注册表管理、屏幕旋转、文本编辑、EXCEL编辑、图片浏览、多媒体播放、游戏等应用程序。 |
LCD显示 | 支持320×240、640×480、800×600、1024×768等分辨率。 |
VGA显示 | 普通CRT显示器:分辨率800x600,支持VGA 1024*768显示解决方案。 |
USB设备支持 | U盘、USB鼠标、USB键盘、USB HUB、USB蓝牙适配器、USB无线网卡、USB 3G、USB接口条形码扫描 、USB摄像头。 |
PC端开发坏境 | VS2005 + CE6.0 R3 提供详细的环境搭建及相关使用说明。 |
BSP更新 | 以补丁形式更新,用户很快得到我们的新研发成果。 |
其他 | 支持启动进度条; |
稳定、通用的Linux操作系统
交叉编译器 | arm-linux-gcc-4.3.2.tgz |
烧写方式 | 1. USB单步烧写(开发所需,可灵活烧写单个文件,便于调试); |
U-boot | 版本:U-Boot-1.1.6 |
Nand启动 | |
支持USB OTG2.0下载 | |
支持命令行烧写uboot.bin, 内核zImage 和cramfs文件系统。 | |
mmc.bin | 支持SD卡烧写,不需要与PC连接即可实现系统的安装。 |
支持SD卡烧写cramfs,(Linux 文件系统),yaffs2(Android文件系统) | |
支持USB OTG2.0 烧写Uboot, 内核和文件系统 | |
Linux内核 | 版本: Linux-2.6.28/Linux-2.6.36.2/Linux-3.0.1 |
支持YAFFS2/CRAMFS/NFS/UBIFS/NFS/FAT32等格式的文件系统 | |
看门狗驱动 | |
RTC驱动 | |
4个LED驱动 | |
6个用户按键驱动 | |
SPI驱动 | |
PWM控制蜂鸣器驱动 | |
ADC驱动 | |
CPU本身所带触摸屏控制器驱动 | |
LCD驱动(3.5", 4.3", 7", 8") | |
USB Host驱动: 支持U盘,蓝牙,USB WiFi,USB 3G等USB设备 | |
USB鼠标,键盘 | |
USB摄像头 | |
SD卡驱动 | |
3G驱动 | |
MFC驱动 | |
CAN驱动 | |
485驱动 | |
4个串口驱动 | |
SD WiFi驱动 | |
USB WiFi驱动 | |
音频驱动(WM9714:ALSA接口) | |
以太网络(DM9000) | |
CMOS摄像头,TV-OUT | |
USB转串口驱动 | |
矩阵键盘驱动 | |
红外接收器驱动 | |
温度传感器驱动 | |
FrameBuffer驱动 支持Double Buffering双重缓冲区处理 | |
Busybox | 版本:busybox-1.13.3 |
命令行测试程序 | ADC转换测试程序 |
按键测试程序 | |
CMOS摄像头测试程序 | |
LED测试程序 | |
PWM控制蜂鸣器测试程序 | |
图像显示 | 支持320*240、480*272、640*480、800*480、800*600、1024*768等多种分辨率 |
图形系统 | Qtopia-2.2.0: 经典的嵌入式图形界面系统,Linux系统启动后会自动运行该图形界面系统,可以使用触摸功能操作图形界面也可以使用USB鼠标操作界面,默认使用触摸功能。 |
Qt/E-Extended-4.4.3: 手机版的Qtopia | |
Qt/E-4.7.1 新的Qt/Embedded,图形界面库,时尚,动感。 | |
触摸屏和USB鼠标共存 | |
可以选择启动Qtopia2.2.0, Qt/ Extended-4.4.3,Qt/E-4.7.1 | |
图形应用测试程序 | 系统默认启动Qtopia2.2.0,里面含有公司开发的测试应用程序,以下为应用程序列表,我们提供的测试程序,全部开源,您可以拿来参考和使用。 |
浏览器软件:Konqueror/E 用于网络连接测试,验证上网功能,该浏览器支持简体中文和英文的显示。 | |
LED测试:用于测试LED的灯开和灯关 | |
按键测试:测试开发箱上的按键,共有六个按键,实现“上,下,左,右,确定,取消”功能。您也可以使用按键操作Qtopia2.2.0的图形界面,就像您使用键盘一样方便。 | |
蜂鸣器测试:用于测试PWM控制蜂鸣器的开和关 | |
ADC转换测试:控制开发箱上的可调电阻,界面显示不同的数值 | |
3G拨号软件:支持WCDMA ,CDMA2000 ,TD-SCDMA三种制式的3G网络,拨号成功后可以直接使用Konqueror/E浏览器浏览网页。 | |
WiFi:无线网络连接,适用于USBWiFi,SDIO WiFi,使用DHCP分配IP地址,网关和DNS,网络连接后,可以直接使用Konqueror/E浏览网页。 | |
图片浏览器 | |
MediaPlayer | |
日历、时钟、计算器、IE浏览器 | |
文件管理器 | |
终端 | |
多款游戏 | |
触摸校正程序 | |
插件管理器功能 | |
Qt移植文档和视频教程 | 我们提供《Qt移植百科全书》,里面有Qtopia2.2.0,Qt/E-Extended-4.4.3,Qt/E-4.7.1的移植过程,语言描述详细,站在Qt初学者的角度讲述Qt的移植,并且讲述使用诺基亚新发布的QtCreator2.0.1集成开发工具开发经典HelloWorld应用程序的过程,以供您参考学习。 |
Android 2.3.4操作系统(推出,开源)
从即日起,Android全面升级到2.3.4,相比其他版本具有更加强大的优势,我们提供包括网络、摄像头、蓝牙、3G、无线WIFI、U盘、SD卡、声卡、触摸屏、LCD、键盘等驱动,非常完备的奉献给用户。另外,为了让广大爱好者自由使用S3C6410开发箱,我们决定把Android全部开源,毫无保留的奉献给学习者和研发,还原开发箱的真正价值!同时,我们将不断加大开发力量 | |
版本 | Android 2.3.4(之前的Android 2.3.3仍然提供) |
烧写安装方式 | 支持SD卡脱机一键烧写,采用yaffs2文件系统,不需要连接PC,方便用户安装系统,且支持SD卡和SDHC卡。 |
内核版本 | Linux-2.6.36.2 |
交叉编译器 | Android源码编译采用Android源码包中自带的交叉编译器,不需要额外的安装。 Android的内核和Uboot的编译采用4.5.1交叉编译器。支持硬浮点运算。采用armv6指令集。 |
优盘即插即用 | 支持SD卡与U盘的即插即用,提供驱动程序源代码。 |
USB蓝牙即插即用 | 支持USB蓝牙,可以与手机之间传输文件,提供驱动程序源代码。 |
3G无线上网 | 支持3G拨号, 提供驱动程序源代码。 |
USB 3G上网卡 | 支持WCDMA,CDMA2000,TD-SCDMS 三种3G网络,支持USB 3G模块,即插即用,miniPCIe接口的3G模块同样支持,提供驱动程序源代码。 |
有线网络设置 | 支持 |
USB WiFi | 支持,自动获取IP地址, DNS,提供驱动程序源代码。 |
SDIO WiFi | 支持,自动获取IP地址, DNS,提供驱动程序源代码。 |
CMOS摄像头 | 支持,提供2.6.36内核驱动与应用源码。 |
ADB同步功能 | 支持 |
触摸 | 支持 |
触摸屏校正 | Android第一次运行将自动出现校准界面,进行校准。 |
按键 | 支持 |
串口 | 支持 |
LED, PWM, I2C等测试 | 支持,且我们会提供所有程序的源代码,和开发文档。 |
系统编译方式 | 一键编译Android,不需要您修改脚本和代码。 |
开发手册 | 语言描述详细,方便您学习,我们的文档将以用户学习为侧重点,每一次阅读都会给您带来新的认识。 |
产品清单

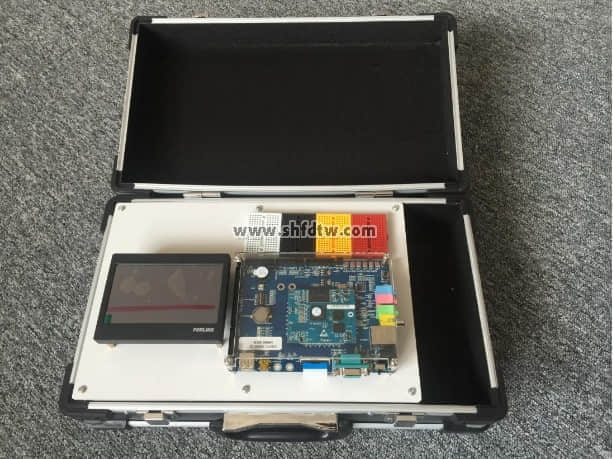

1、一块已测试好的 S3C6410-A开发箱(包括核心板和底板)
2、一块4.3寸真彩触摸屏(包括触摸笔一根)
3、S3C6410-A用户光盘3张(详见开发箱所提供的资料里介绍)
4、一条串口线(一头针一头孔)
5、一条网线(交叉网线)
6、一条USB线
7、一个5V 直流电源
8、一个包装盒
