《机械原理》示教陈列柜

用《机械原理》示教陈列柜，把“死机构”变成“活模型”

各位老师在机械专业课上都遇到过同样的问题：翻开教材讲铰链四杆机构，讲凸轮从动件运动规律，讲渐开线齿廓的形成原理，学生坐在下面一脸茫然。你指着教科书上的机构简图说“这个是曲柄摇杆机构”，学生看来看去就是几条线。机械原理这门课难就难在——平面图形是静态的，而机构的运动传递是动态的，这个差距光靠画图板补不回来。

我们学院前年引进了一套《机械原理》示教陈列柜，效果立竿见影。今天就跟同行们聊聊这个“镇室之宝”。

一、一套设备能解决什么痛点？

《机械原理》示教陈列柜是按照大、中专及职业院校机械原理教学大纲设计的电化教学设备，它的核心价值就一句话：把抽象理论做成能看能动的实物模型。

这套设备由十个独立陈列柜和一个电脑控制台组成，单柜尺寸为1200×530×1900毫米，柜体采用1.0mm厚的SPCC冷扎板焊接成形，表面中温磷化喷塑处理，柜内面板是超豪华铝塑夹层板，上面附有必要的图表和文字说明。模型材料选用铝合金、亚克力有机板与工程塑料制造，手感质感都不错。

二、从基础到综合，十大陈列柜逐个说

第一柜“机器与机构”讲的是基本概念——什么是机器、什么是机构？里面摆着内燃机、蒸汽机、缝纫机、牛头刨床这些整机模型，还有球面高副、螺旋副、移动副、转动副等各种运动副的实物展示。学生第一次看到内燃机里面的曲柄滑块机构动起来的时候，能明显感受到那种“原来如此”的反应。

第二柜专门讲平面连杆机构的基本形式，这是机械原理的重头戏，也是学生最容易混淆的部分。铰链四杆机构——曲柄摇杆机构、双曲柄机构、双摇杆机构各两件；再加上单移动副机构和双移动副机构，包括曲柄滑块、曲柄摇块、转动导杆、移动导杆等，全都摆在那儿让你看着它们动。

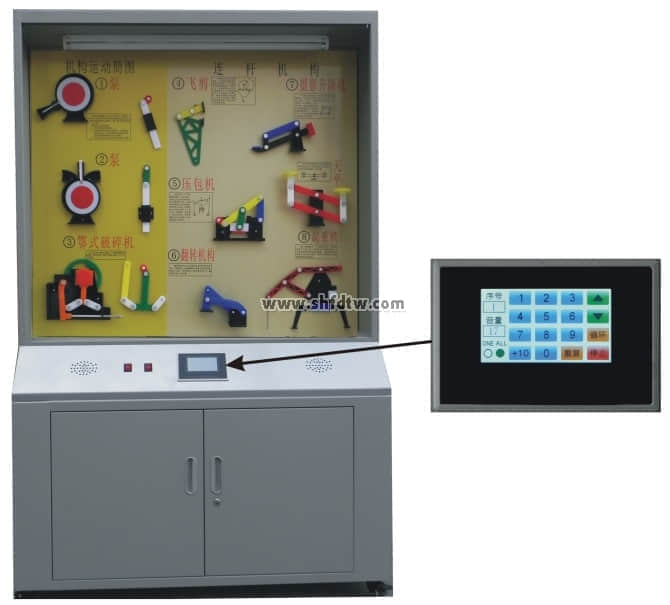

第三柜进一步展示平面连杆机构的实际应用。运动简图部分有两台泵和一台颚式破碎机，连杆机构部分有飞剪、压包机、摄影升降机、翻转机构、起重机等。我上到这部分时会让学生对照着模型自己画机构简图，画完再运行验证，比抄书效果好得多。

第四柜凸轮机构展示了盘形凸轮的三种从动件形式——滚子式、尖端式、平底式，还有移动凸轮、槽凸轮、交叉槽凸轮、等径凸轮、等宽凸轮，以及圆柱凸轮、圆锥凸轮、球面凸轮等空间凸轮类型。

第五柜齿轮传动涵盖了平行轴传动的外啮合直齿圆柱齿轮、内啮合直齿轮、直齿轮齿条、斜齿圆柱齿轮和人字齿轮；相交轮传动的直齿圆锥齿轮、双曲线圆锥齿轮、斜齿圆锥齿轮；以及相错轴传动的螺旋齿轮、圆柱蜗杆蜗轮和弧面蜗杆蜗轮。

三、多媒体控制让教学更灵活

这套陈列柜配备了多功能语音播放控制系统，通过液晶触摸屏或遥控器就能操作。课堂上用起来很灵活——整体教学时可以按顺序自动循环讲解，让每个柜依次运行展示；讲到某个具体内容时可以直接遥控选择单独演示那一柜。解说词在100平方米的空间内声音清晰。

柜顶装有照明日光灯，柜背设对开门方便维修，底部带万向轮方便移动。这些细节虽然不起眼，但在日常教学使用中确实省了不少麻烦。

用了将近一年下来，我对这款设备最深的感受就是：教学效果提升不是靠“多讲两遍”，而是靠“能看能动” 。很多在纸上讲了半天的东西，学生对着模型转两圈就明白了。如果学校正在筹建或升级机械实验室，这套设备值得优先考虑。

您只要致电：021-55884001（袁经理）

我们可以解答 机械原理示教陈列柜多功能语音,液晶触摸,冷扎板焊接 的相关疑问！
