电路原理实验箱

电路原理实验箱

型号: TW-X16
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 9122 个人关注过该产品
TW-X16电路原理实验箱



  该电路分析实验箱主要是进行电工学中的有关电路分析 理论的实验论证,属弱电类实验。它采用模块式结构,各模块间相互独立,通过各元件区不同元件组合,可组成多种测试电路,实验模板正面印有电路图,反面装有器件,各实验电路中需测试的点均装有测试孔,使用方便,接触可靠,而且寿命长、效率高,适用于进行各种电路的实验研究,可满足电工原理、电路分析等课程实验教学的需要。

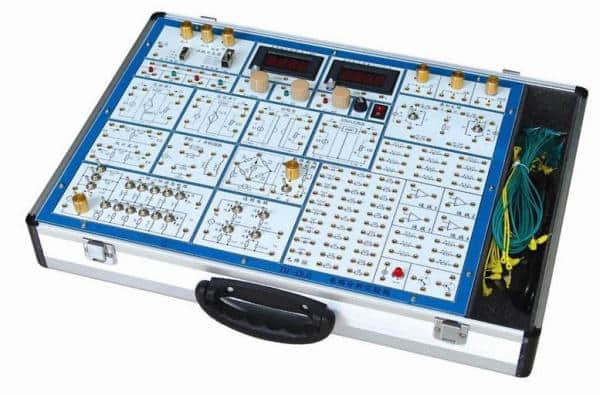

电路原理实验箱(图1)




 该电路分析实验箱主要是进行电工学中的有关电路分析 理论的实验论证,属弱电类实验。应采用模块式结构,各模块间相互独立,通过各元件区不同元件组合,可组成多种测试电路,实验模板正面印有电路图,反面装有器件,各实验电路中需测试的点均装有测试孔,使用方便,接触可靠,而且寿命长、效率高,适用于进行各种电路的实验研究。有电路原理基本电路。
 ☆系统组成
(1)电源输入:AC220V±10% ,50HZ
电源 输出 :固定输出±l2V/0.5A,±5V/0.5A;可调输出0V~±l2V/0.5A, 均有短路过载保护,自动恢复功能。
(2)函数信号发生器
   波    形:正弦波、方波、三角波
   频率范围:0HZ~100KHZ,分四档连续可调

   幅    值:方波、正弦波、三角波 (峰-峰值:0~10V)

(3)1只数字电压表,分0~2V、0~30V二档;

1只数字电流表,分0~2mA、0~200mA二档;
可同时满足多 个测试点电压、电流的动态监测。
(4)器件库:有l~2W电阻22只、电容7只、二极管(稳压 管)3只、不同阻值电位器3只、可扩展器件接插孔18 只、三极管二只、6.3V指示灯1只、运放4组。
器件库主要是帮助学生自已设计实验电路,提高学生的动手能力、设计能力,为开放性实验提供平台。
(5)系统配有“电路设计与仿真软件--Electronics.Workbench.Multisim.v9.0”。帮助学生在自行设计实验电路时先进行仿真试验,以提高设计成功率。
(6)铝合金保护箱,坚固耐用,样式美观、大方。



  ☆可完成以下实验:
 (l)线性与非线性元件的伏安特性。        (10)RC一阶电路的响应测试。
 (2)电位及其与电压关系的研究。          (11)二阶电路的响应测试。
 (3)基尔霍夫定理及其故障判断。          (12)RC选频网络特性测试。
 (4)叠加定理。                       (13)R、L、C元件在正弦电路中的特性实验。
 (5)电压源与电流源的等效变换。          (14)R、L、C串联谐振电路的研究。
 (6)戴维南及诺顿定理。                  (15)R、L、C并联谐振电路的研究
 (7)最大功率传输测定                   (16)双口(二端口)网络测试。
 (8)受控源VCVS、VCCS的实验。              (17)互易定理实验。
 (9)典型电信号的观察和测量。            (18) 其它电路的研究
