TW-15/3t桥式起重机电气技能实训考核装置


一、设备性能要求

桥式起重机电气技能实训考核装置符合国家劳动和保障部关于维修电工中级、高级、技师教学要求,控制线路与教材一致,适用于维修电工中级、高级、技师教学的课堂演示、机床电气控制操作及机床电气故障地排除、训练,适用于维修电工中级、高级、技师的鉴定考核需要。要求设备安全可靠、功能完备、设计合理、使用方便。不但可用于相关课程的课堂演示、实训、实习,而且还可作为机床电气控制线路维修技能的培训。

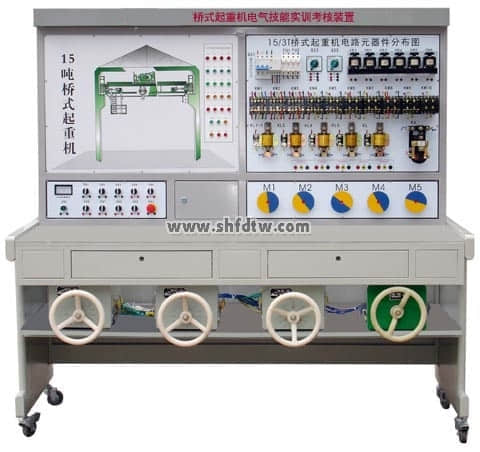

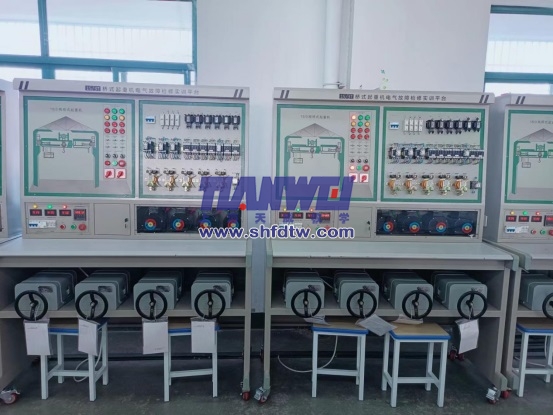

桥式起重机电气技能实训考核装置(图1)

二、技术性能

1、输入电源:三相四线(380V±10%  50Hz)

2、工作环境:温度-10℃~+40℃,相对湿度<85%(25℃),海拔<4000m

3、装置容量:<0.2kVA

4、漏电保护动作电流:≤30mA;漏电保护动作时间:≤0.1s

5、控制屏尺寸:约1575mm×725mm×1535mm

三、实训项目与目的

1、熟悉常用低压电器的机构、原理

2、通过观察机床模型的运动,了解机床的实际运动

3、了解机床电器控制的原理及各种保护装置

4、掌握机床中常见故障的排除方法

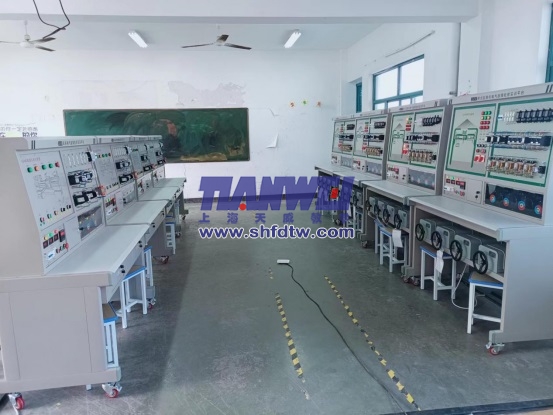

桥式起重机电气技能实训考核装置(图2)

四、装置的基本装备

1、电源控制面板(铝质面板)

(1)交流电源(带有漏电保护措施)

提供三相交流电源(380V)

(2)人身安全保护体系

屏上装有电压型漏电保护装置,控制屏内或强电输出若有漏电现象,即告警并切断电源,确保实验进程安全。

屏上装有一套电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。

2、主令控制及图示板(铝质面板)

面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行,指示灯可以指示机床的相应动作。

面板上印有15/3T桥式起重机示意图,可以很直观地看出15/3T桥式起重机的外形轮廓。

3、元器件安装板

面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件,这些元器件直接安装在面板表面,可以很直观的观看它们的动作情况。

4、三相异步电动机

四只380V三相鼠笼异步电动机,分别用作主轴电动机、冷却泵电动机、立柱松紧电动机和摇臂升降电动机。

5、配置故障设置:手动设故

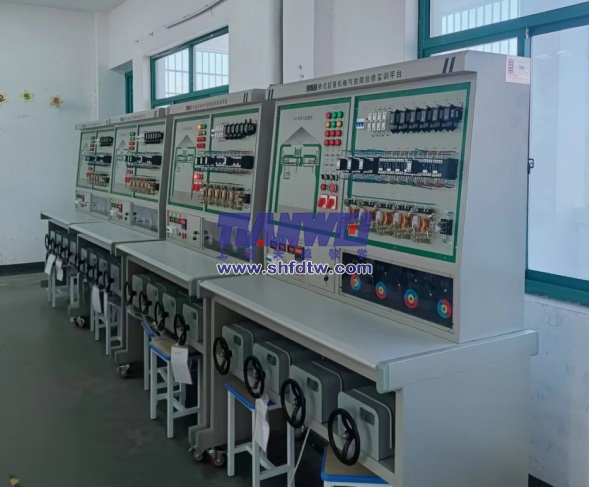

桥式起重机电气技能实训考核装置(图3)

五、 附件及配套材料

1、实验连线及配件

2、配套易损器材

3、工程材料

4、配套资料

六、故障点设置考核项目:

1、起重机无法启动

2、副钩不能下降

3、小车不能向后

4、大车不能向右

5、副钩不能提升

6、大车不能向左

7、小车不能向前

8、起重机无法启动

9、主钩不能启动

10、不能强力下降

11、主钩电动机不能正转

12、主钩电机不能反传

13、主钩不能强力下降

14、制动器不能松开、电阻不能被短接

15、主钩提升及制动下降档不能工作

16、上升和制动下降时制动器不能松开、电阻不能被短接

17、电磁制动器不能松闸

18、主钩调速不正常

19、当操作手柄从强力下降5档往回扳时,使KM5不能自锁

20、大车不工作

21、大车电机缺相

22、小车电机缺相

23、小车不工作

24、主钩不工作
