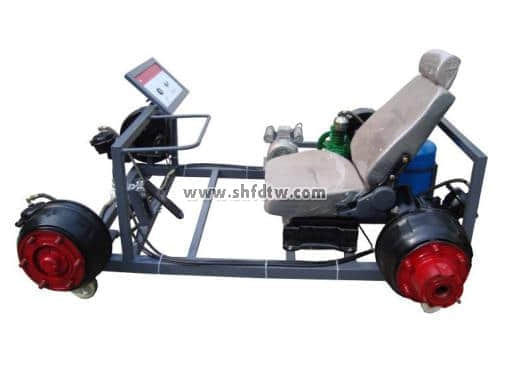

TW-BDQ13制动系统实训台

 全新

一、功能特点

1.采用完整的  解放CA1121 原汽车气压制动系统为基础，学员通过观察实训台的外部构造和进行实训台运行实习，分析制动过程中气体的走向，可充分理解气压制动系统的工作原理及其工作过程。

2.移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。

3.适用于学校的汽车制动系统理论与维修实训教学需要，完全满足对汽车制动系统结构展示、工作模拟、拆装实训等教学功能。本实验设备功能齐全、操作方便、安全可靠。

二、技术规格

   外形尺寸：1700×1300×700mm(长×宽×高)

   外接电源：交流220V±10% 50Hz

   工作温度：-40℃～+50℃

   空 气 机：0.75KW

   气 压 表：0～1000kPa

   颜色：7032

   钢管：50*50*3mm

   移动脚轮：150*100mm

三、基本配置(每台)

序号 名       称 规格型号 单位 数量 1 前桥总成 套 1 2 后桥总成 套 1 3 制动踏板 套 1 4 制动总泵及制动分配泵 套 1 5 空气压缩机 0.75KW 台 1 6 储气罐 个 1 7 气压表 0～1000kPa 个 1 8 单向阀 个 1 9 排气阀 个 1 10 放水阀 个 1 11 移动台架(带自锁脚轮装置) 1700×1300×700mm (长×宽×高) 台 1
