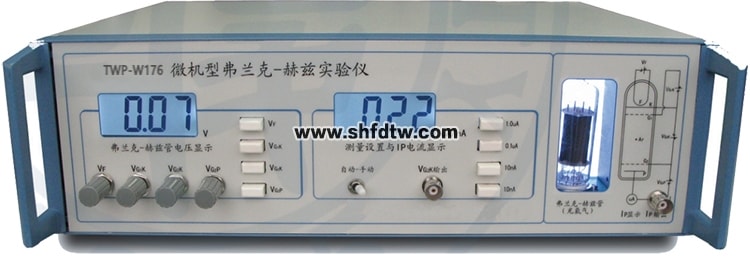

TWP-W176型 微机型弗兰克－赫兹实验仪
本实验仪是用于重现 1914 年夫兰克和赫兹进行的低能电子轰击原子的实验设备。实验充分证明原子内部能量是量子化的。学生通过实验建立原子内部能量量子化的概念，并能学习夫兰克和赫兹研究电子和原子碰撞的实验思想和实验方法。
本实验仪为一体式实验仪，设计紧凑，面板直观，功能齐全，操作方便。提供给夫兰克—赫兹管用的各组电源电压稳定，测量微电流用的放大器有很好的抗干扰能力。实验仪能够获得稳定优良的实验曲线，实验仪采用面板开窗后加背光板的形式，可以让学生清楚观察到弗兰克 - 赫兹管的机构。本实验仪适用于大专院校开设近代物理实验和普通物理实验，也可以作为原子能量量子化教学的演示实验。
应用该仪器可以完成以下实验：
1 ．通过示波器观察板极电流与加速电压的关系曲线，了解电子与原子碰撞和能量交换的过程。
2 ．通过主机的测量仪表记录数据，作图计算氩原子的第一激发电位。
3 ．采用计算机接口，自动测量氩原子的激发电位，学习自动测量和数据采集技术。
仪器主要技术参数：
1. 测量波峰个数 大于等于 7 个
2. 弗兰克 - 赫兹管 双栅柱面型四极式弗兰克 - 赫兹管，充氩气,背光板照明，面板开窗，可清楚观察管结构
3. 灯丝电压 VF 1.25V-5V ，连续可调 , 三位半液晶表显示
4. 控制栅电压 VG1K 0V-6V, 连续可调，三位半液晶表显示
5. 加速栅电压 VG2K 0V-90V ，连续可调，三位半液晶表显示
6. 减速电压 VG2P 1.25V-15V ，连续可调，三位半液晶表显示
7. 板极微电流测量 1uA ， 0.1uA ， 10nA ， 1.0nA 四档，三位半液晶表显示
8. 微电流测量范围 0.001nA-1.999uA
