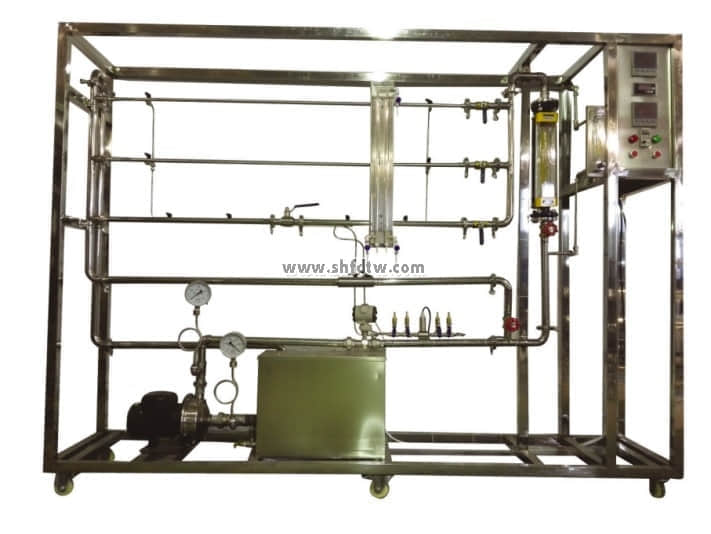

TW-HY109/II数字型化工流动过程综合实验装置
装置特点
1、离心泵性能和流体阻力测定装置合二为一，设备安装在一个钢质的可移动框架平台之中，总体布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。
2、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。
3、管路取压采用工业标准均压环方式，取压稳定、准确；采用高压用差压传感器和低压用工业标准倒U型压差计，工艺美观，操作方便。
4、电动机功率采用单相交流功率测量仪表测得。与智能仪表相连实现电动机功率的自动测量，这种方法数据准确，可让学生掌握电动机有效功率的实际测量方法。
5、电机转速采用转速传感器进行测量，数字仪表转换后显示。
6、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。
7、装置设计可360度观察，实现全方位教学与实验。
8、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。
装置功能
1、学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。
2、掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。
3、学习压差传感器测量压差，流量计测量流量的方法。
4、学习合理选择坐标系的方法，掌握对数坐标系的使用方法。
5、熟悉离心泵的结构与操作方法，了解常用的测压仪表。
6、掌握离心泵特性曲线的测定方法、表示方法，加深对离心泵性能的了解。
7、掌握流量计的标定方法。
8、了解文丘里流量计流量系数C随雷诺数Re的变化规律，流量系数C的确定方法。
设计参数
流体阻力：
光滑管：雷诺数：500~30000，液体流量：10~1000 L/h，压差范围：10~100KPa。常温、常压操作。
粗糙管：雷诺数：500~30000，液体流量：10~1000L/h，压差范围：20~150KPa。常温、常压操作。
阀门局部阻力：雷诺数：2000~15000，液体流量：100~1000 L/h，压差范围：10~200KPa。常温、常压操作。
流量及性能测定：
文丘里流量计流量：0.2~10m3/h，压差范围：10~200KPa。
涡轮流量计流量：0.5~8.0m3/h。
离心泵特性、管路性能：
液体流量：0～7.2m3/h，离心泵出口压力：0-0.2MPa，离心泵的扬程(H)：0-20m，
离心泵轴功率(N)：0.43-0.85KW，离心泵效率（η）：0-60%，离心泵转速：0-2900r/min。
液体温度：常温。
公用设施
水：装置自带304不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。
电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
实验物料：清洁自来水，外配设备：无。
主要设备
304不锈钢光滑管：管内径d—10mm，管长L—1500mm。
304不锈钢粗糙管：管内径d—12mm，管长L—1500mm，内装不锈钢螺旋丝。
304不锈钢局部管：管内径d—20mm，管长L—1500mm，上有不锈钢阀门一个。
LZB-25水转子流量计：流量范围 100～1000 L/h 。
LZB-10水转子流量计：流量范围10～100 L/h 。
DN20涡轮流量计：流量范围0.5～8.0 m3/h，4-20mA远传输出，流量检测机构。
压差传感器：量程0～200KPa，4-20mA远传输出，压差检测机构。
文丘里流量计：文丘里喉径：Φ14mm。
单相矢量变频器，规格：（0-50）Hz。
功率变送器、智能功率数字显示仪。
玻璃倒U型压差计，0--600mmH2O。
压力传感器：测量范围0-0.6MPa，精度0.5级。
负压传感器：测量范围-0.1-0MPa，精度0.5级。
宇电AI708H（带485接口）数显转速检测仪。
宇电AI601（带485接口）智能功率数字显示仪。
宇电AI501（带485接口）温度数字显示仪。
宇电AI702M（带485接口）压力数字显示仪。
宇电AI501（带485接口）流量数字显示仪。
宇电AI702M（带485接口）压差数字显示仪。
不锈钢离心泵：功率750W，最大流量：7.2m3/h。
水箱：304不锈钢材质，容积100L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。
管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接；管道活接连接涡轮流量计。
阀门：采用304不锈钢阀和优质铜阀。
电器：接触器、开关、漏电保护空气开关。
304不锈钢仪表柜：测控、电器设备在实验架上。
304不锈钢材质框架2300*550*1800mm(长×宽×高)，带脚轮及禁锢脚。
测控组成
变量 | 检测机构 | 显示机构 | 执行机构 |
水流量 | 转子流量计 | 就地显示 | 手动阀控 |
水流量 | 涡轮流量计 | 数字显示仪表，精度：0.5%FS | 变频器 |
液体温度 | PT100铂电阻 | 数字显示仪表，精度：0.5%FS | 无 |
泵进口压力 | 负压传感器 | 数字显示仪表，精度：0.5%FS | 无 |
泵出口压力 | 压力传感器 | 数字显示仪表，精度：0.5%FS | 无 |
泵功率 | 功率变送器 | 数字显示仪表 ，精度：0.5%FS | 无 |
压差 | 压差传感器 | 数字显示仪表，精度：0.5%FS | 无 |
电机转速 | 光电传感器 | 数字显示仪表，精度：0.5%FS | 无 |
软件组成
模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压力、压差、功率、转速等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。
