《机械创新设计》示教陈列柜

《机械创新设计》示教陈列柜

型号: A4021
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 5607 个人关注过该产品

《机械创新设计》示教陈列柜

一、概述:

   本陈列柜按国际标准流行设计,采用各种新颖机电产品外,其余模型全部用铝合金和有机玻璃等制作,每柜进行彩喷图文说明,介绍机械创新设计的基本原理与方法,对提高机械创新意识与创新设计能力具有重大作用。是机械创新实验室内主要教学设备。

《机械创新设计》示教陈列柜(图1)

二、陈列柜性能特点规格:

1、陈列柜中的模型都配备创新原理分析及设计过程文字说明。

2、具有多功能语音播放控制系统。语音解说同步演示,采用单独驱动由电脑或电子设备控制运转演示。控制采用4.2寸液晶触摸屏控制和遥控控制自动运行讲解、可顺序循环与重复播放运转,又能根据教材、教学需要而任意选择还是单独演示。解说词播放在100平方房内声音宏亮。

3、输入电压:交流200V,功率400W。

4、陈列柜外形尺寸:1200㎜宽×530㎜厚×1900㎜高,柜体采用1.0mm厚的SPCC冷扎板焊接而成,表面采用中温磷化喷塑制作,柜体刚性好。柜内板面超豪华铝塑夹层板,柜内大标牌采用中英文对照。板面附有必要的图表和文字说明承载性好、外形美观大方、经久耐用。

5、柜顶部装有照明日光灯,柜背设有对开门,有利维护设备和方便维修。柜下部设有柜箱,方便存放单个模型、实验箱及相关实验文档。柜底装有万向轮,方便移动,符合人机工程要求。

《机械创新设计》示教陈列柜(图2)

《机械创新设计》示教陈列柜(图3)《机械创新设计》示教陈列柜(图4)《机械创新设计》示教陈列柜(图5)《机械创新设计》示教陈列柜(图6)

三、《机械创新设计》陈列柜,各柜内容如下:


陈列柜名称

陈   列    内   容

第一柜

创新设计概述

A、机械创新设计

蒸汽机车、内燃机车、磁悬浮列车、磁悬浮模型

磁悬浮列车说明

B、磁悬浮列车说明、创新设计特点

第二柜

创新思维方

A、发散、求异思维

夹紧装置(方案6种)、无曲轴发动机、旋转式发动机工作过程、旋转式发动机

B、夹具设计方案、创新设计说明(图)

第三柜

产品创造技法

A、希望点列举法、缺点列举法

数码净水机、普通型龙头、冷热型水龙头、磁心型水龙头、缝纫龙头、微型缝纫机、锁边机

B、创造技法简介、创新设计说明(图)

第四柜

产品创造技法

组合创造法、移植创造法

眼保仪、电子积木、三头电动剃须刀、多用工具(2把)、射钉枪、电锤、多功能扳手、新型窗户活页、点钞机等;

B、创造技法简介、创新设计说明

第五柜

原理方案创新



钟表原理创新、机械打字机原理、喷墨打印机、喷墨打印机部件、激光打印机、机械钟电子钟(2台);

B、功能设计法、创新设计说明

第六柜

原理方案创新



锁具原理创新、炉具原理创新、鼓风机原理创新

机械锁、密码锁、磁卡涣、电磁炉、离心式鼓风机、二直叶罗茨鼓风机、三扭叶罗茨鼓风机

B、问题求解模式、创新设计说明

第七柜

机构创新设计



A、机构组合创新、机构变异创新

串联式组合机构、并联式组合机构、反馈式组合机构、六杆机构、六杆机构(低副高副),六杆机构(低副高副)、六杆机构(低副高副B)、行星轮系一连杆机构、凸轮一连杆机构

B、机构创新途径、创新设计说明

第八柜

机构创新设计



A、执行机构设计、压片机设计:

压片机工艺图、压片机方案a、压片机方案b、压片机方案c、压片机方案d、压片机方案e、六杆压片机机构;

B、机构构型过程创新设计说明

压片机功能一技术矩阵

第九柜

结构方案创新

功能面变异结构方案比较

功能面变异设计、支承面方案、摆杆与推杆接触面方案、滚动轴承组合机构、快动联接结构3件

B、结构创新途径、创新设计说明

第十柜

外观创新设计

打火机宜人设计、机电产品艺术造型

各种新型打火机(7件)、小型吸尘器A、小型吸尘器B、挖掘机;

外观创新程序、创新设计说明;

产品外观创新设计、说明;




企业信息

致电:021-55884001(袁经理)

可以为您解答 《机械创新设计》示教陈列柜 的相关疑问!

可以帮您推荐符合您要求的 机械示教陈列柜智能机械陈列实验台机械构造与创新实验注塑冲压模具系列工程制图实验室钳工和焊工实验室数控车铣床电气技能考核数控教学车床.普通机床船舶轮机工程实训过程控制实验室装置 等相关产品!

找不到所需产品?请点击 产品中心

当前产品页面地址:https://www.sh-fdtw.com/product/1583.html

135000.00

热门资讯 更多

本田雅阁整车综合实训系统

本实训系统以本田雅阁2.0L整车为基础,汽车各系统可运行,进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作,真实展示汽车各系统结构与原理及工作过程。适用于各类型院校及培训机构对汽车...

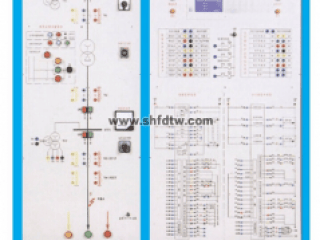

初级、中级维修电工考证技能实训装置

TWWXG-01F维修电工实训考核装置”是根据劳动和社会保障部颁发的维修电工初、中级技能考核内容所列出的实训线路而研发的实训装置,通过本实训装置的实训操作,快速掌握该课程的实际应用技术与操作技能,该实...

电动汽车电机测试台

它可以任意改变被测电机的负载,直接测量出电机空载、负载及堵转状态下电机的输入电压、电流、功率及输出转矩、转速、输出功率及效率。

检测与转换(传感器)技术实训装置

检测与转换(传感器)技术实训装置是本公司新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技...

通用电力拖动,电拖实验室,电拖成套设备

该设备把交直流电机实验有机地融于一体,节省实验室,节省管理人员,节省资金。本设备安全可靠,实验操作方便,是较完善的电力拖动实验室设备。该设备是广大学校一步到位、上规模、上档次的理想选择。

汽车机械转向与前悬挂实训台

本实训台由原厂机械式方向机、转向角、减震器、方向盘、轮胎、可移动式台架等组成。采用国产车系列转向系统实物为基础,充分展示汽车转向系统的组成结构和工作过程。适用干中高等职业技术院校、普通教育类学院和培训...

让课堂鲜活的实验设备

气动液压实验台其实就是我们所熟知的气动液压PCL实验台,它的操作简便,所包含的实验比较广泛,控制系统采用交叉控制的控制方式,控制稳定。学生们通过使用这台实验设备对课本知识进行进一步的实践,更为直观的了...

太阳能风光互补,风光互补发电教学,风光互补实验台

TW-STF01太阳能风光互补发电系统实验台既可以作为教师和学生科研开发的硬件平台;又可以用于培训从事光伏发电工作的人员,主要演示太阳能发电的原理及组成构件,指导学生操作太阳能与风力发电的每一个项执行...

比亚迪秦驱动传动系统解剖实训台 汽车驱动传动系统实训台 汽车动力传动系统实训台

实训台由平台和教板组成,平台水平放置,安装发动机、驱动电机、双离合变速箱等解剖件;实训台底部安装4个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。

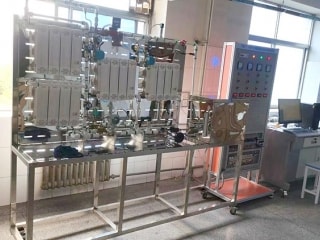

给排水设备安装与控制实训装置 管道安装及控制实训设备 给排水系统安装实训设备
