通用技术教学设备

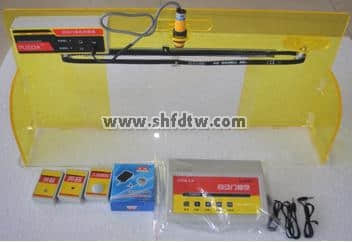

自动门模型







电路板均采用SMT贴片工艺；
采用全亚克力材质制作而成；
采用薄膜开关控制；贴片LED灯显示工作状态。
传感器采用：人体传感器、光敏传感器、声控传感器、红外传感器
具有五个按键【从左至右依次顺序：复位键、方案一、方案二、方案三、方案四】四种方案。
方案一模式：声控传感器与光敏传感器组合应用。
方案二模式：人体传感器与光敏传感器组合应用。
方案三模式：声控传感器与光敏传感器与红外反射传感器组合应用。
方案四模式：密码开门，遮挡三次光敏传感器后靠近人体传感器再遮挡一次光敏传感器，门打开；在以上步骤任意一步不进行下去即会报警警告！报警两次后自动门全部断电。
该装置符合《技术与设计2》教材中关于开环控制的设计内容；可由教师指导学生进行试验。
