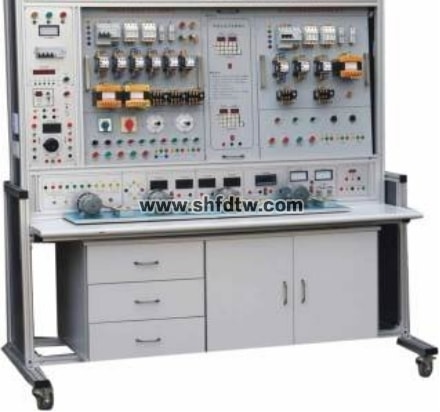

TWB-121智能电工实训考核装置
序号 | 名称 | 单位 | 数量 | 备注 |
1 | 电工中级实训台 | 台 | 1 | 工业铝型材结构 |
2 | 实训单元挂板 | 块 | 1 | 内置3只大功率磁盘电阻，与其他挂板配合使用； 该单元挂板与其他挂板配合，可完成电动机定子绕组串联电阻启动，直流电动机电枢串联电阻启动等实训。 |
3 | 电力拖动挂板 | 块 | 1 | 三相漏电保护断路器1只、3P熔断器1只、1P熔断器2只、时间继电器1只、指示灯3只、交流接触器3只、热继电器3只、按钮3只、急停开关1只、端子排21只等；（接触器、热继电器采用施耐德）。 此挂板能够独立完成电动机转动方向、降压启动、电气控制等基本控制电路和自锁、联锁、时间等控制与过载、零压、漏电、短路保护组成的电动机控制电路连接实训。也可完成电工上岗、初级、中级考核有关电动机控制电路连接的实训和考核。 |
4 | 电力拖动扩展挂板 | 块 | 1 | 行程开关4只、主令开关1只、万能转换开关1只、交流接触器1只、热继电器1只、电子时间继电器2只、指示灯1只、按钮1只、端子排18只等；（接触器、继电器采用施耐德）。 SW011挂板是SW010的扩展单元，与SW010配合使用能够完成电动机行程控制、断电延时控制、转换开关直接改变电机转向、电动葫芦电气电路控制等实训，也可完成电工上岗、初级、中级考核有关电动机控制电路连接的实训和考核。 |
5 | 照明挂板 | 块 | 1 | 透明式电能表1只、四位灯开关1只、启辉器1只、整流器1只、灯管1根、指示灯1只、端子排9只等； 元件经过专业定做（如：单相有功电能表采用小电流校验，使小负载的情况下能够正常工作，透明式外壳设计更直观地让学生了解内部结构和工作原理、低功率日光灯组件也是经过专门定做）；能够独立完成白炽灯异地控制、日光灯电路连接、电能测量实训；该挂板也可完成电工上岗、初级、中级考核有关照明电路连接的实训和考核。 |
6 | LED单答题器 | 块 | 1 | 升级为无线智能考核系统，与智能化实训考核挂板匹配： ·考核键采用数字化触摸式按键，手感清晰、反应敏捷。 ·人机界面采用蓝光3.2液晶显示屏，操作简单明了，具有很好的互交性。 ·数据传输采用高质量无线网络模块，保证数据传输的距离和精确度。 ·电路设计优化合理，生产工艺严格完善，保证机器的可靠性和稳定性。 ·可设置最多达60个故障点（扩容后）。 ·故障编号可以随意更改。 ·每个故障点都可以设置为开路或短路故障。 ·设置的参数在断电后不会丢失。 ·输出继电器的触头容量达5A/AC250V，既可以用于强电，又可以用于弱电。 ·采用独立开关电源供电，输入电压范围宽，体积小、重量轻、效率高。 考核系统功能说明： ·1、具有自动评分参数设置、考核时间设置及倒计时、重复考号报警等功能； ·2、可选择指定故障考核方式或随机故障考核方式； ·3、随机故障考核方式下系统具有自动出题功能、使每次的故障都不相同； ·4、随机故障考核方式可设置故障范围及故障数量； ·5、自动保存80位考生的考号、分数、误排次数、剩余故障、剩余时间等； ·6、掉电后不会丢失设置的故障及考核结果。 |
7 | CA6140车床电路智能化实训考核挂板 | 块 | 1 | 包括三相漏电保护开关1只、按钮 3只 、主令开关 2只 、指示灯 黄36V 1只 、绿36V 1只、 红36V 2只、红220V 1只、熔断器3P 2只、熔断器 1P 2只 、交流接触器 127V 3只、变压器380V/127V 36V 1只、热继电器2 只、号码异形管1套、安全插座 14只、把手1对、导轨 20 cm、智能考核板 1块、线路板 1块等 让学生掌握让学生掌握CA6140机床的电气工作原理以及其排故的技能，与答题器配合可完成智能化实训考核。 |
8 | X62W型铣床电路智能化实训考核挂板 | 块 | 1 | 包括三相漏电开关 1只、按钮开关8只、主令开关A6140型车床的电气工作原理以及其排故的技能。4只、指示灯黄1只、绿2只、红3只、红2只 、熔断器3P 2只、1P 2只、交流接触器6只 、变压器380V/127V 1只 、380V/36V 1 只 、热继电器3只、能开关2只、杆式电阻2只、号码管1套、安全插座黄4只，绿4只，红4只，蓝3只，黑1只、把手1对、导轨15cm、接线端子10只 、智能考核板1块 让学生掌握X62W型铣床的电气工作原理以及其排故的技能，与答题器配合可完成智能化实训考核。 |
9 | 实训电机 | 台 | 1 | 三相异步电动机 （380V，单速） PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、连接组别：△/Y |
台 | 1 | 三相异步电动机（380V，单速带离心开关） PN(W):60、nN(r/min):1400、UN(V):三相 AC 380 IN(A):0.33、连接组别：△/Y | ||
台 | 1 | 他励直流电动机 PN(W):50、nN(r/min):1000 、 U1N(V): DC 110 、U2N(V): DC 110 、IN(A):1.25 、 Ra=9.7Ω、RF1=9.7Ω | ||
台 | 1 | 三相双速异步电动机 PN(W):40/25、nN(r/min):2800/1400、UN(V):三相 AC 380 IN(A):0.25/0.2、连接组别：△/2Y | ||
10 | 镗床电路智能化实训考核挂板 | 块 | 1 | 包括三相漏电保护断路器开关1只、按钮5只、主令开关5只、指示灯 黄1只、绿3只、红 380V 1只 、红220V1只、红36V 4只、熔断器3P 2只、1P 3只、交流接触器7只、变压器1只、热继电器1只、时间继电器1只 带柄开关2只、安全插座14只 、把手1对、导轨20cm、接线端子14只 、智能考核板1块。让学生掌握T68镗床电路的电气工作原理以及其排故的技能，与答题器配合可完成智能化实训考核。 |
11 | 电动葫芦电路智能化实训考核挂板 | 块 | 1 | 包括三相漏电开关1只、按钮4只、行程开关3只、指示灯绿2只、红4只、熔断器3P 1只、1P 2只 、交流接触器4只、热继电器2只、号码异形管1套、安全插座红3只，黄3只，绿3只，蓝1只，黑 1只、把手1对、导轨20cm、接线端子8只、智能考核板1块。让学生掌握电动葫芦的电气工作原理以及其排故的技能，与答题器配合可完成智能化实训考核。 |
12 | 实训用线 | 套 | 1 | 包括电工、电子、转接线 |
13 | 电工仿真软件 | 套 | 1 | 可满足学生对电气元件结构、作用、安装、接线、电路分析的多媒体教学和熟悉电气控制线路的虚拟接线实训及应知考核测试功能 |
14 | 智能化考核软件 | 套 | 1 | 具有教师把考核要求由计算机传输到智能化实训考核单元上，并产生故障，学生根据故障现象分析与判断并输入代码，考核系统自动完成评分、恢复故障等功能。 |
15 | 常用工具 | 套 | 1 | 一字螺丝刀、十字螺丝刀、斜口钳、剥线钳、压线钳、数字万用表 |
16 | 计算机小推车 | 辆 | 1 | 580*400*780mm带脚轮、电脑托盘铝木结构 |
17 | 辅助材料 | 套 | 1 | |
18 | 配套教材 | 套 | 1 | |
19 | 实验说明书 | 套 | 1 | 指导学员实训 |
