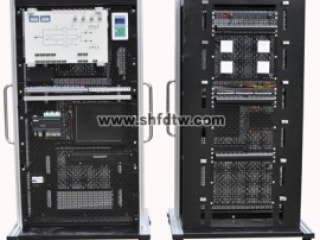

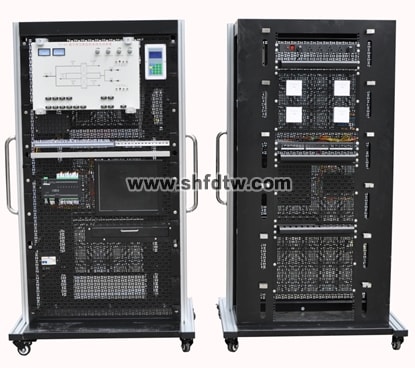

TWLY-89楼宇工程火灾报警及联动系统实训平台
1、设备概述
本装置依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。
2、技术指标
(1)电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
(2)安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
(3)整机功耗：≤300W；
外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
3、主要配置
楼宇工程火灾报警及联动系统实训平台
序号 | 器材名称 | 数量 | 单位 | 备注 |
1 | 立式实训平台 | 1 | 台 | |
2 | 网孔板安装模块 | 8 | 块 | |
3 | 网孔板用膨胀固定件 | 100 | 个 | |
4 | 线缆管理架 | 12 | 个 | |
5 | 电源管理模块 | 1 | 台 | |
6 | 嵌入式编程主机与显示器模块 | 1 | 套 | |
7 | 火灾报警控制器（联动型） | 1 | 台 | |
8 | 电子编码器 | 1 | 个 | |
9 | CRT接口卡 | 1 | 块 | |
10 | 火灾报警监控软件 | 1 | 套 | |
11 | 通信电缆 | 1 | 条 | |
12 | 电话主机 | 1 | 台 | |
13 | 广播功率放大器 | 1 | 台 | |
14 | 分配盘 | 1 | 台 | |
15 | 总线隔离器 | 3 | 个 | |
16 | 火灾显示盘 | 1 | 个 | |
17 | 非编码探测器输入模块 | 1 | 个 | |
18 | 非编码点型感温探测器 | 2 | 个 | |
19 | 终端器 | 1 | 个 | |
20 | 点型光电感烟探测器 | 1 | 个 | |
21 | 手动报警按钮 | 1 | 个 | |
22 | 消火栓按钮 | 1 | 个 | |
23 | 输入/输出模块 | 3 | 个 | |
24 | 排烟阀模拟（继电器） | 1 | 个 | |
25 | 声光警报器 | 1 | 个 | |
26 | 消防电话专用模块 | 1 | 个 | |
27 | 消防电话插座 | 1 | 个 | |
28 | 固定式消防电话分机 | 1 | 个 | |
29 | 手提式消防电话分机 | 1 | 个 | |
30 | 消防广播模块 | 1 | 个 | |
31 | 壁挂式紧急广播音箱 | 1 | 个 | |
32 | 切换模块 | 6 | 个 | |
33 | 排烟风机模拟 | 1 | 个 | 风机 |
34 | 排烟风机接触器模拟 | 1 | 个 | 继电器 |
35 | 信号输入模块 | 1 | 个 | |
36 | 270℃防火阀模拟 | 1 | 个 | 继电器 |
37 | 消防水泵控制箱模拟 | 1 | 个 | 指示灯、继电器、开关 |
38 | 消防水泵模拟 | 2 | 个 | 风机 |
39 | 6位PDU电源 | 1 | 个 | |
40 | 24位超五类非屏蔽插座配线架 | 1 | 个 | |
41 | 8P8C超五类非屏蔽水晶头 | 20 | 个 | |
42 | 超五类非屏蔽信息插座模块 | 4 | 个 | |
43 | 单口86型信息面板 | 4 | 个 | |
44 | 86型底盒 | 4 | 个 | |
45 | UTP超五类4对非屏蔽跳线 | 4 | 条 | |
46 | UTP超五类4对非屏蔽电缆 | 100 | 米 | |
47 | 专用桥架 | 1 | 套 | |
48 | 耗材及工具 | 1 | 套 | 各规格电线、常用电工工具及线缆测试仪等 |
4、实训项目
1)系统的安装、布线、接线、编程、调试、运行、维护及维修；
2)线路故障的设置、检测及排除；
3)各类控制器、火灾报警探测器和模块的结构、原理、接线、调试和应用；
4)火灾报警控制器的接线、操作和编程；
5)火灾显示盘的接线和操作；
6)电子编码的设计和操作；
7)手/自动联动控制；
8)消防广播系统、消防电话系统和联动控制系统的接线、操作和事故演习；
9)火灾自动报警及消防联动控制系统的设计、接线、编程、调试和事故演习；
10)火灾自动报警监控管理软件的编程及操作；
11)桥架及其支架的安装和布线；
12)信息插座和机架设备的安装；
13)水晶头及跳线的制作和测试；
14)RJ45模块和配线架的压线和测试；
15)RJ45跳线的连接及链路的测试。
