电力电子技术实验箱(1套需2只实验箱)

电力电子技术实验箱(1套需2只实验箱)

型号: TW-X95型
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 8134 个人关注过该产品

TW-X95型电力电子技术实验箱

(1套需2只实验箱)

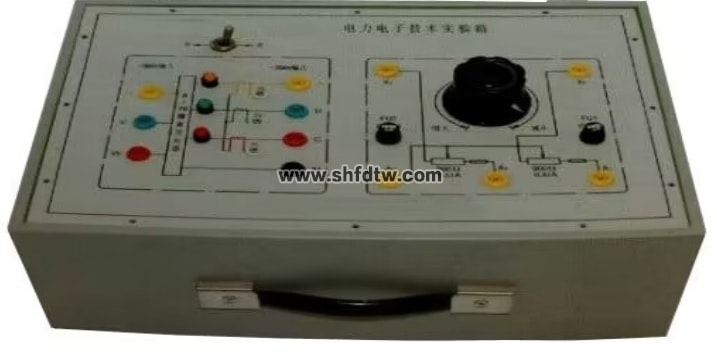

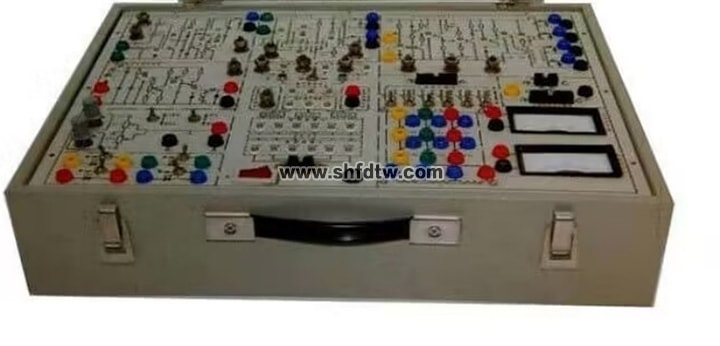

            电力电子技术实验箱(1套需2只实验箱)(图1)电力电子技术实验箱(1套需2只实验箱)(图2)


(设备供参考图片,具体以实验内容配置为准)

(1)该实验箱包含SCR,GTO,MOSFET,GTR,IGBT电力电子器件,与给定模块配套使用,可测定其特性曲线。

(2)提供单结晶体管触发电路模块,三相集成触发电路及功放电路,给定模块,直流斩波电路实验模块(IGBT六种典型线路),全桥DC-DC变换电路。

(3)提供6只5A/1000V的晶闸管,每只晶闸管均设有保护装置,晶闸管可通过外加信号进行触发(留有触发脉冲输入接口)。

设有指针式直流电压表±300V一只。直流电流表±2A一只。平波电抗器一组(0,100mH,200mH,700mH), 提供三相隔离变压器1只,三相同步变压器一组,直流电源一组。

(4)提供三相逆变变压器1只,大功率可调电阻负载1只,灯泡负载一组。

此实验箱可完成

实验项目一 :单结晶体管触发电路实验;

实验项目二:  SCR、GTO、MOSFET、 GTR、 IGBT特性实验;

实验项目三: 单相桥式半控整流电路实验;

实验项目四: 三相半波可控整流电路实验;

实验项目五: 三相桥式全控整流及有源逆变电路实验

实验项目六: 三相交流调压电路实验;

实验项目七: 直流斩波电路实验

降压斩波电路(Buck Chopper)、升压斩波电路(Boost Chopper)、升降压斩波电路(Boost -Buck Chopper)、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路六种典型实验。

实验项目八: 全桥DC-DC变换电路实验
